全桥驱动怎么选才不会踩坑？

面对市场上琳琅满目的全桥驱动产品，如何避开参数陷阱选到真正适配电机需求的型号？本文将拆解关键指标与场景的匹配逻辑，帮你建立系统化的选型思维。

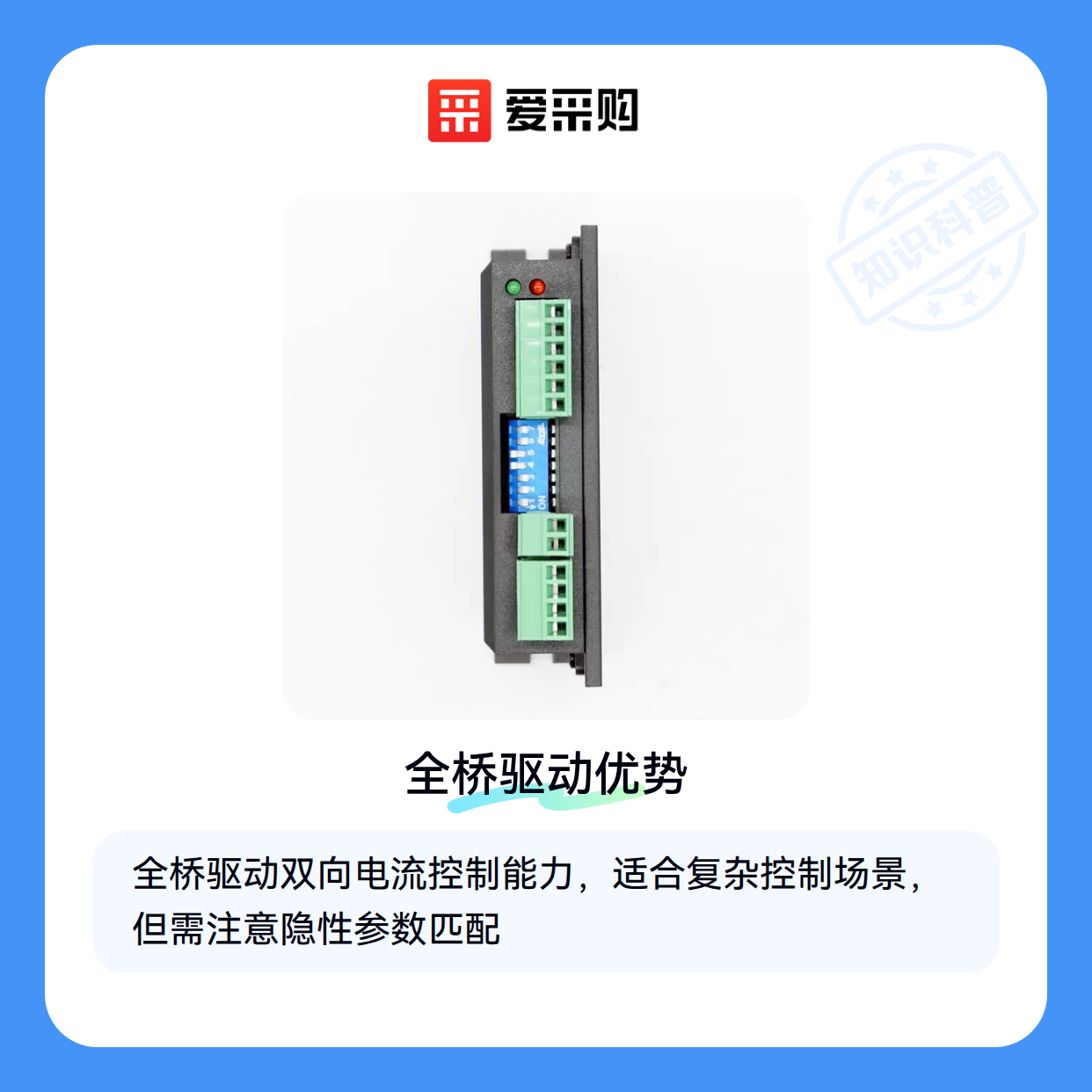

一、为什么全桥驱动比半桥更适合复杂控制场景？

全桥驱动的核心价值在于双向电流控制能力，通过四组开关管组合实现电机正反转和动态制动。这种拓扑结构决定了其在以下场景的不可替代性：

• 需要精确控制力矩方向的伺服系统
• 频繁启停的自动化设备
• 能量回馈型负载的制动过程

相比之下，半桥驱动只能提供单向电流路径，在需要快速切换方向的场景中往往需要外接更多元件补偿，反而增加系统复杂度。

但全桥的结构优势也带来更高设计要求：开关管配对精度影响电流均衡性，死区时间设置关乎换向平滑度，这些隐性参数往往被规格书首页的峰值指标所掩盖。

二、击穿电压和持续电流该怎么匹配实际负载？

选型时最容易误判的是将驱动芯片的峰值参数直接对应到电机额定值。实际上，电机启动时的瞬态电流可能达到标称值的数倍，而堵转状态更会持续产生大电流。

可靠的做法是根据电机特性反向推导需求：

1. 以最大反电动势确定最低击穿电压裕量
2. 按启动电流波形计算脉冲耐受能力
3. 结合散热条件评估持续工作电流上限

例如空间受限场景常选的WSON封装全桥驱动，虽然体积紧凑但散热面积较小，实际持续输出能力可能比同参数的大封装型号低。这时就需要在布局阶段提前规划散热路径。

三、空间受限时如何平衡封装尺寸与散热需求？

在紧凑型设备设计中，WSON/VSON封装的全桥驱动芯片因其体积优势常被优先考虑，但需注意其散热路径设计直接影响长期可靠性：

• 薄型封装依赖PCB铜箔散热，需评估走线层数和覆铜面积是否满足热阻要求
• 引脚间距更小可能增加焊接难度，返修时容易损伤焊盘
• 部分超薄封装无法加装散热片，需通过外部风道补偿散热能力

相比之下，传统SOP8封装的MOSFET驱动芯片虽然占用面积稍大，但引脚外露便于手工焊接调试，且顶部可贴装微型散热片。对于需要频繁更换或调试的原型阶段，这种封装可能更符合实际需求。

若必须采用超薄封装，建议同步规划以下散热方案：

1. 优先选择带散热焊盘的WSON型号，利用底层铜箔导热
2. 在器件周围预留通风孔或微型风扇安装位
3. 避免将驱动芯片布置在其他发热元件背面的PCB区域

步进电机驱动器通常需要处理更大电流，此时封装选择更需谨慎。部分模块化设计通过金属外壳辅助散热，虽增加体积但显著提升持续工作稳定性，适合空间允许的工业设备。

四、为什么外围元件选配不当会导致驱动芯片提前失效？

全桥驱动芯片在实际运行中常因开关瞬间的电压尖峰和电流振铃现象而承受额外应力，此时栅极电阻和缓冲电容的选配直接决定了系统可靠性。

• 栅极电阻值过小会加剧MOS管开关速度，虽降低导通损耗却可能引发电压过冲
• 缓冲电容容量不足时，高频振荡能量无法被有效吸收，长期累积导致栅氧化层击穿
• 共模电感缺失会使共模噪声通过地线耦合，干扰控制信号完整性

在空间受限的紧凑型设计中，特氟龙绝缘胶带能有效隔离高频干扰，其耐高温特性尤其适合功率器件密集区域的线缆包扎。相较于普通胶带，这种材料在长期高温工作下仍能保持稳定的介电强度，避免绝缘失效引发的短路风险。

布局布线阶段就应考虑EMI抑制，关键功率回路的走线应尽量缩短并避免直角转折。若实测示波器显示振铃幅度超过芯片耐受阈值，可通过增加RC缓冲网络或调整栅极驱动电阻来优化波形，此时需要同步评估散热条件的余量。

五、如何通过PWM调试避免二次击穿事故？

寄生参数引发的振荡问题往往在批量生产后才会暴露，调试阶段建议用逻辑分析仪捕获以下关键信号：

1. 上下管驱动信号的死区时间是否足够避免直通
2. 负载电流突变时的栅极电压振荡衰减时间
3. 不同PWM频率下的芯片温升曲线拐点

操作人员佩戴防静电手环是预防CMOS器件损伤的基础措施，尤其在干燥环境下，人体静电可能高达数千伏。无线款式虽然方便移动，但有绳版本通过接地线能提供更可靠的静电泄放路径，适合精密调试场景。

当开关损耗异常升高时，可尝试降低PWM频率或调整栅极驱动电压幅度。但要注意频率过低可能导致电机转矩波动，需在效率和平稳性间找到平衡点，最终参数应通过满载老化测试验证。

从样品验证到批量采购，建议将技术参数转化为供应商评估表：驱动能力匹配度占40%权重，外围元件兼容性占30%，实测温升表现占20%，防静电包装等配套服务占10%。这种结构化决策能系统性地控制全桥驱动方案的全生命周期风险。
