关节臂三坐标选型时，80%采购忽略的5个关键维度

当你在采购关节臂三坐标时，是否曾被参数表上的各种指标绕晕？其实决定设备性能的关键，往往藏在那些容易被忽略的细节里。

一、为什么越来越多的企业选择关节臂三坐标？

传统测量设备在面对复杂曲面或大尺寸工件时常常力不从心，而六轴关节臂测量机凭借其灵活的测量方式正在改变这一局面。不同于固定式三坐标，它的核心优势在于：

• 便携性：可带到生产现场直接测量，省去工件搬运成本

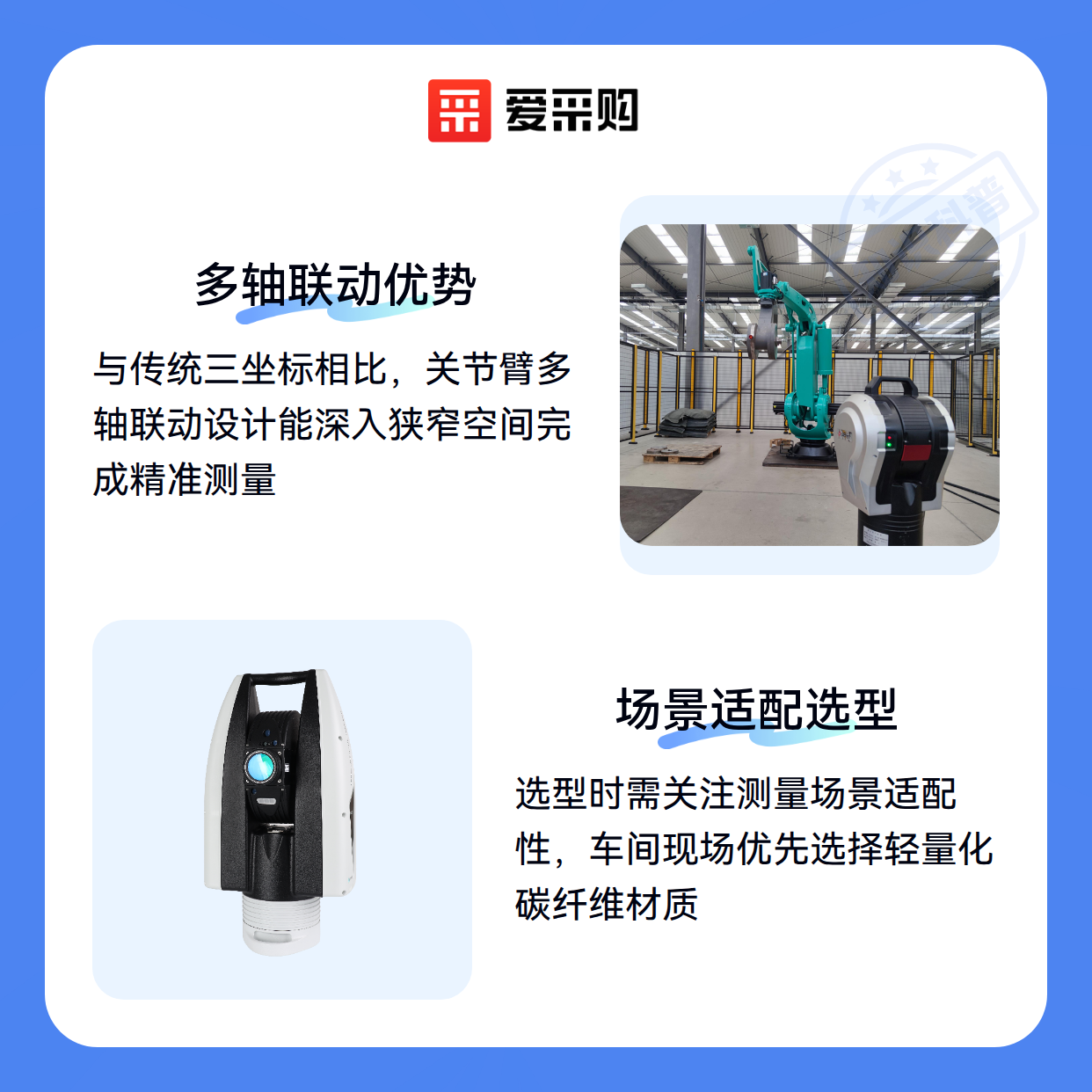

• 适应性：多关节设计能深入狭窄空间，完成传统测头无法触及的测量
• 效率提升：内置温度补偿和平衡系统，减少环境因素导致的重复校准

目前市场上主流的绝对关节臂三坐标已能实现0.012mm的定位精度，完全满足大多数精密加工场景需求。

二、关节臂三坐标与传统测量设备的本质区别

很多人容易将数控三坐标与关节臂混为一谈，其实两者的工作原理存在根本差异：

1. 自由度差异：传统三坐标仅有XYZ三轴，而关节臂通过多轴联动实现任意角度测量
2. 测量逻辑：固定式设备依赖坐标系定位，关节臂采用空间球坐标测量原理
3. 精度分布：高精度三坐标整体精度均匀，关节臂的精度会随臂展延伸略有衰减

这种差异决定了关节臂更适合柔性化生产场景，而传统三坐标在大批量标准化检测中仍有优势。

三、选型时最容易忽视的5个关键维度

维度一：测量场景适配性

• 车间现场测量优先选碳纤维材质机身，重量控制在10kg以内
• 实验室环境可考虑带大理石基座的型号，提升长期稳定性

维度二：温度补偿能力

• 温差大的环境需要选择补偿精度达3℃/5分钟的机型
• 内置双超能量电池的型号能避免供电波动影响精度

维度三：软件兼容性

• 检查是否支持第三方逆向工程软件数据导入
• 复杂曲面测量需确认点云处理能力

当测量范围超过4米时，可以考虑激光跟踪仪作为补充方案，这类设备在超大空间测量中有独特优势。

维度四：扩展功能性

• 需要检测回转体工件时，8轴转台配置能显著提升效率
• 带虚拟装配功能的型号适合模具调试场景

维度五：长期使用成本

• 注意校准周期和维护复杂度
• 部分数控三坐标虽然单价低，但后期气浮导轨维护成本较高

四、买完关节臂后，这些配套设备你考虑了吗？

很多用户采购后才发现还需要这些配套：

• 校准系统：每月至少需要做一次臂长校准，测头校准球是必备耗材
• 分析软件：原厂提供的三坐标测量软件往往功能有限，专业版需要单独采购
• 防护方案：车间使用建议配置防尘罩，避免金属碎屑进入关节

五、如何让你的关节臂三坐标保持最佳性能？

保持设备精度的三个关键动作：

1. 定期校准：使用测量臂校准仪每月验证臂长误差
2. 环境控制：避免在温度变化超过5℃/h的环境中使用
3. 操作规范：测量时保持匀速运动，突然启停会影响编码器读数

日常维护中特别要注意：

• 碳纤维关节臂避免接触油污
• 转轴部位每季度需专用润滑剂保养
• 长期不用时应卸下电池单独存放

采购关节臂三坐标本质上是在平衡精度、便携性和扩展性。建议先明确核心测量需求，再考虑是否需要测量机防护罩等配套方案。对于既有大批量检测又有柔性测量需求的企业，组合使用高精度三坐标和关节臂可能是更务实的选择。
