晶振选型全攻略：从参数到应用的完整指南

为电子设备选择晶振时，频率只是冰山一角——封装尺寸、温度稳定性、负载电容这些隐藏参数往往决定了实际应用的成败。本文将带你避开选型陷阱，找到与电路设计完美匹配的解决方案。

一、晶振在电子设备中的核心作用

任何需要精准计时的电子系统都离不开晶振这颗"心脏"。从简单的32.768kHz时钟信号到高频通信模块，不同类型的温度补偿晶振和贴片晶振各司其职：

• 实时时钟(RTC)依赖低频晶振维持基础计时
• 无线通信模块需要高频晶振保证信号同步
• 工业控制设备选用温补晶振对抗温度波动

特别在5G和物联网设备中，晶振的频率稳定性直接影响到信号传输质量。曾有个智能电表项目因忽视晶振的负载电容匹配，导致每月计时误差累积达15分钟。

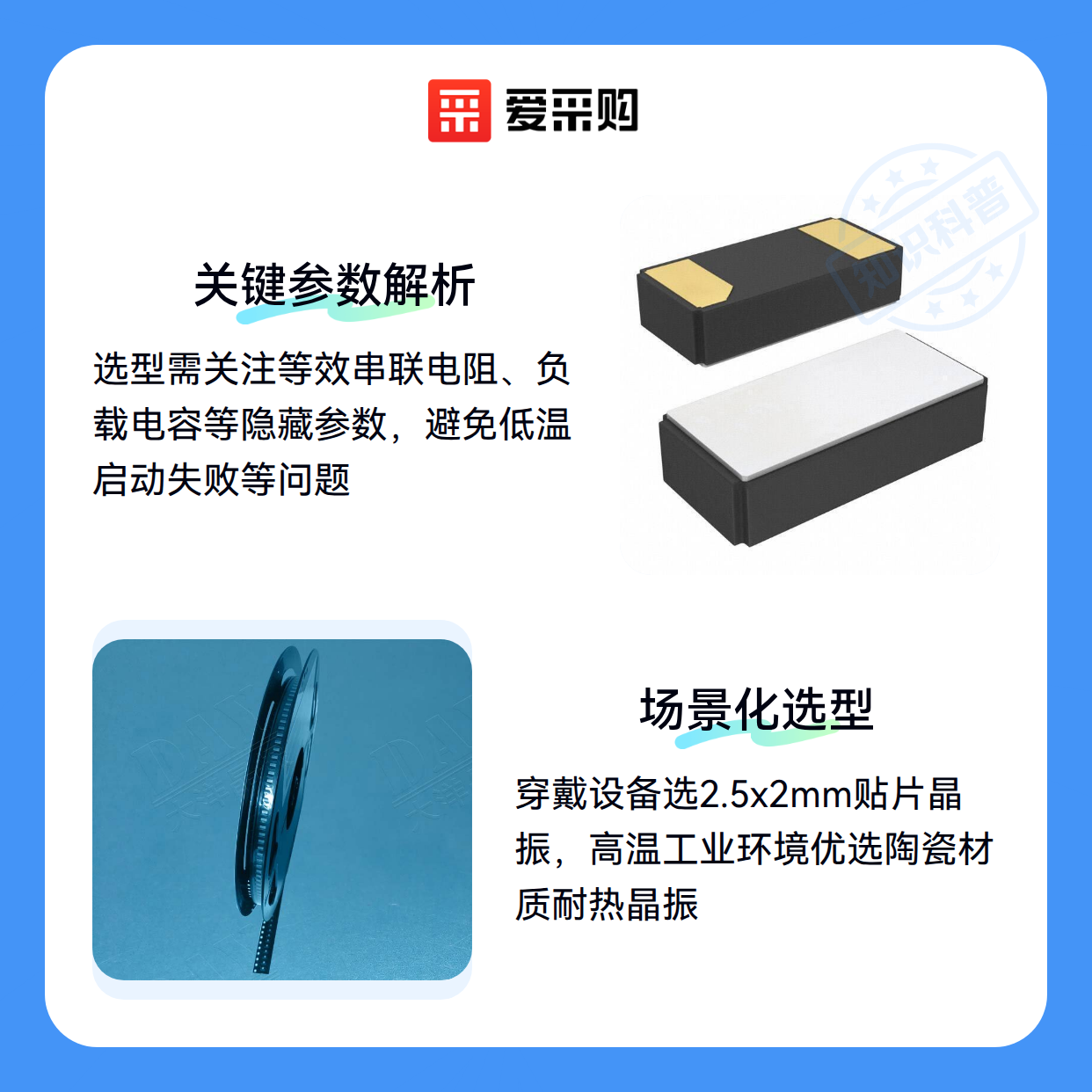

二、深入解析晶振的关键性能指标

选型时不能只看频率参数，这些隐藏特性更值得关注：

• **等效串联电阻(ESR)**：数值越小振荡越容易起振，工业级无源晶振通常控制在70kΩ以下
• 负载电容：必须与电路设计匹配，常见12.5pF或9pF两种配置
• 温度稳定性：普通石英晶振在-40℃~+85℃范围可能有±20ppm漂移，而温度补偿晶振能控制在±1.5ppm以内

某汽车电子厂商就曾因未考虑晶振在低温下的启动特性，导致北方冬季批量出现设备无法启动的问题。

三、如何根据应用场景选择最合适的晶振

面对不同应用需求，可以参考这些选型逻辑：

1. 空间受限的穿戴设备
   优先选择2.5x2mm封装的贴片晶振，如3225或2520尺寸

2. 高温工业环境
   陶瓷晶振的耐热性优于石英材质，适合冶金、汽车引擎舱等场景

3. 原型验证阶段
   直插晶振便于更换调试，HC-49S封装是常见选择

4. 基站与导航设备
   必须采用带温度补偿的TCXO，频率稳定度需达±0.5ppm级

四、晶振安装与维护的必备配套工具

采购晶振只是开始，这些配套投入同样重要：

• 封装材料：SMD晶振需要配套的焊膏和贴片治具
• 测试设备：至少配备能测量ppm级误差的晶振测试仪
• 电路保护：为晶体振荡电路添加适当的EMI滤波器

产线曾因使用普通烙铁焊接贴片晶振，导致30%产品因热应力损坏。专业返修台能控制温度曲线，将不良率降至1%以下。

五、晶振使用中的常见问题与解决方案

这些实战经验能帮你少走弯路：

• 频率漂移：用晶振频率计定期检测，老化严重的及时更换
• 不起振：检查负载电容是否匹配，必要时调整PCB布局
• 信号干扰：避免晶振靠近MCU或电源模块，保持地线完整

某医疗设备厂商发现，在晶振测试仪上表现良好的样品，实际装机后出现频偏。最终发现是电源纹波导致，加装LC滤波后解决。

选型本质是平衡频率精度、环境适应性和成本的过程。对于时间敏感型应用，温度补偿晶振多花的每一分钱都会在系统稳定性上获得回报。而简单计时场景，基础款无源晶振就能可靠工作多年。
