场效应管选型指南：从参数到场景的实用逻辑

面对种类繁多的场效应管，如何根据实际应用需求快速锁定合适型号？本文将系统梳理从关键参数到场景匹配的选型逻辑，帮你避开只看单一指标的常见误区。

一、为什么不同场效应管的性能差异这么大？

场效应管通过栅极电压控制导电沟道，这种工作原理决定了其核心特性——输入阻抗高、驱动功率小。但不同类型的结构设计会带来显著性能分化：

• 绝缘栅型（MOSFET）更适合高频开关场景，其栅极与沟道完全隔离的特性降低了驱动损耗
• 结型场效应管（JFET）凭借线性区稳定性，常出现在信号放大电路中
• 耗尽型与增强型的区别直接影响器件在零偏压下的默认状态

理解这些基础分类差异，是后续参数对比的前提。比如需要快速切换的电源电路，就应优先考虑SOT23封装MOS管这类高频特性突出的类型。

二、哪些参数真正决定场效应管的适用性？

选型时容易被琳琅满目的参数迷惑，其实只需重点关注三个维度的匹配度：

• 电压匹配：漏源击穿电压应留有余量，但过高会导致导通电阻增加
• 电流能力：连续工作电流需覆盖峰值需求，同时考虑散热条件影响
• 开关特性：栅极电荷量直接影响高频场景下的损耗效率

以低阈值电压场效应管为例，其特别适合电池供电设备——更低的开启电压意味着能用尽电池能量，但同时也需要更精细的防静电保护设计。

这些参数并非孤立存在，下一节我们将具体分析如何根据功率转换、信号处理等不同场景组合这些判断维度。

三、如何根据应用场景匹配场效应管类型？

场效应管的选型核心在于明确应用场景的核心需求。不同电路设计对导通电阻、开关速度、耐压能力的优先级差异明显，需避免仅凭单一参数决策。以下是典型场景的选型逻辑：

• 功率开关电路：优先考虑导通电阻和栅极电荷量，低压大电流MOS管能减少导通损耗
• 信号放大电路：侧重输入电容和跨导参数，高频场效应管可保持信号完整性
• 高频应用：需平衡开关速度与栅极驱动能力，N沟道功率场效应管通常更合适

当工作电压低于30V时，低压场效应管在能效比上优势突出。其阈值电压通常较低，适合电池供电设备等对静态功耗敏感的场景。但需注意低压器件对瞬态电压冲击更敏感，必要时可搭配肖特基二极管作保护。

在需要处理交流信号的场景中，整流器可作为替代方案。桥式整流器适合全波整流需求，而可控硅整流器则适用于需要精确控制导通角的场合。但与场效应管相比，整流器在开关速度和控制灵活性上存在局限。

实际选型时建议先确定电路拓扑结构，再结合散热条件评估持续电流能力。例如SOT-23封装的器件适合空间受限但散热良好的设计，而TO-220封装更适合需要外接散热片的功率应用。选型后还需验证驱动电路匹配性，这部分我们将在配套设备节详细讨论。

四、场效应管配套设备：如何避免系统兼容性问题

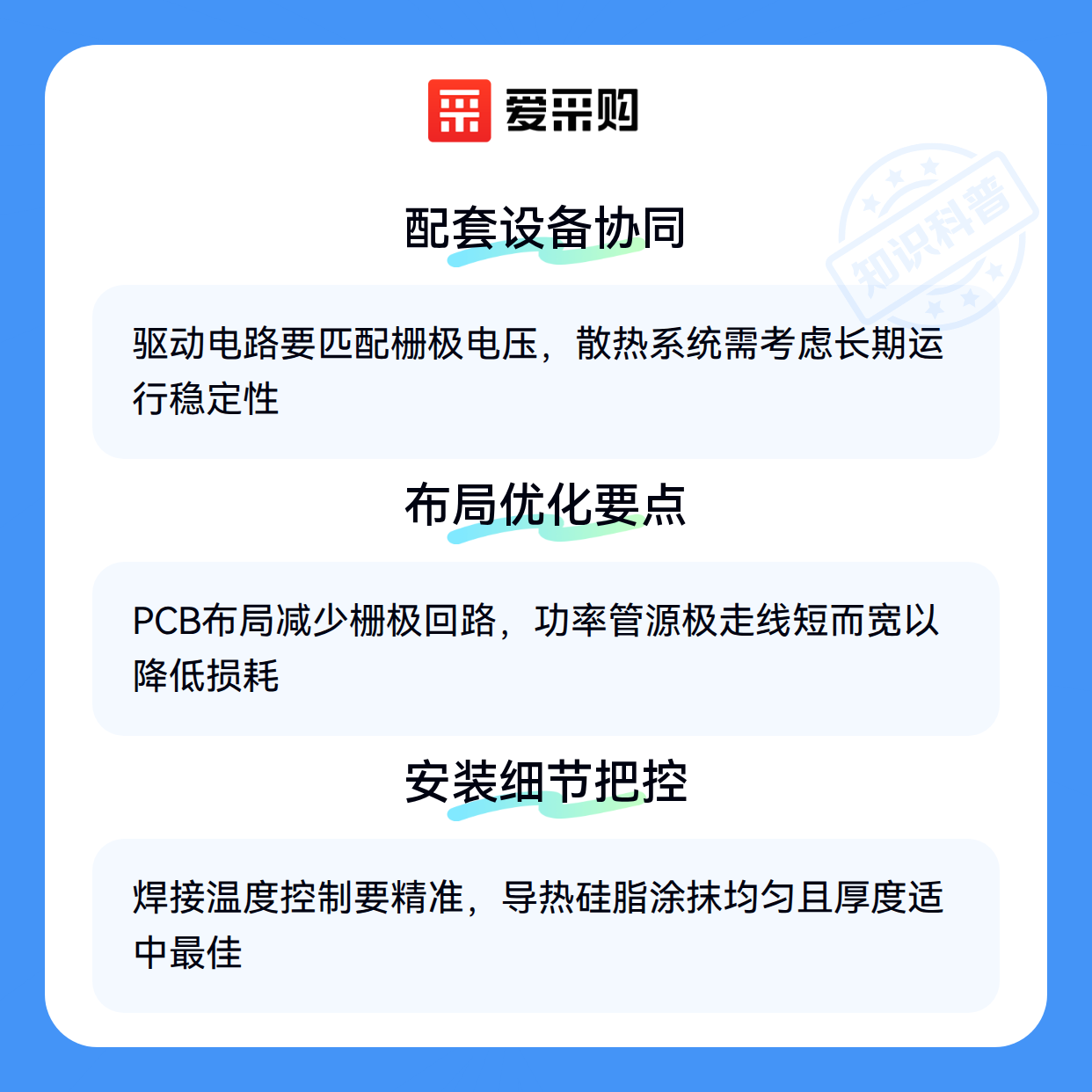

选好场效应管只是第一步，实际应用中还需要考虑配套设备的协同工作。驱动电路的设计直接影响开关速度和控制精度，而散热方案则决定了长期运行的稳定性。

• 驱动电路：根据场效应管的类型选择合适的驱动IC，确保栅极电压稳定且响应快速
• 散热系统：功率型应用需搭配散热片和散热风扇，避免过热导致性能下降
• 电源匹配：开关电源的瞬态响应能力要能满足场效应管的快速切换需求

散热风扇的选择需要考虑风量、噪音和安装空间三个关键因素。工业级应用更看重持续运行能力，而精密电子设备则需要平衡散热效率和噪音控制。

静电防护同样不可忽视，从防静电手环到防静电袋，每个环节都可能影响场效应管的寿命。特别是在干燥环境中操作时，静电积累更容易造成器件损伤。

五、安装细节：容易被忽视的场效应管使用要点

PCB布局时要注意减少栅极回路面积，避免引入干扰。功率型场效应管的源极走线要尽量短而宽，降低导通电阻带来的损耗。

1. 焊接温度控制在合理范围，避免过热损坏管芯
2. 使用导热硅脂确保散热片与管壳充分接触
3. 安装完成后用万用表检查各引脚间电阻

导热硅脂的涂抹要均匀且厚度适中，太厚会增加热阻，太薄则可能留下空隙。定期检查硅脂状态，硬化或干涸时需要及时更换。

调试阶段建议用示波器观察开关波形，异常振铃可能预示着布局问题或驱动电路不匹配。这些细节往往决定了最终系统的可靠性和效率。

场效应管的选型本质是系统匹配的过程，从核心参数到驱动电路、从散热方案到安装细节，每个环节都需要环环相扣。建议先锁定应用场景的关键需求，再逆向推导配套条件，最后用实际测试验证系统稳定性。
