聚脲重防腐涂料施工时如果忽略基面处理，再贵的材料也会在半年内起泡脱落——这不是涂料质量问题，而是90%的失效案例都源于同一个细节疏忽。
单组份聚脲重防腐涂料施工时，这个细节没注意等于白涂
18小时前一、为什么聚脲涂料比其他防腐方案更耐用
在化工管道、污水池等强腐蚀场景，传统环氧防腐涂料通常2-3年就需要修补，而
- 快速固化：喷涂后1小时内表干，36小时完全固化，比双组份环氧涂料施工效率提升3倍
- 弹性记忆：断裂伸长率超过200%，能适应基材热胀冷缩，避免刚性涂层开裂
- 无缝成膜：喷涂工艺形成连续保护层，杜绝焊缝和接缝处的腐蚀渗透
管道防腐领域常用的这类材料，往往需要兼顾耐酸碱和机械强度。
⚡ 关键结论：聚脲的溢价主要来自施工效率提升和维修成本降低，全周期成本反而更低。
二、单组份和双组份聚脲的性能差异
虽然都叫聚脲，但单组份和双组份产品的适用场景完全不同：
- 单组份：靠湿气固化，适合小面积修补和复杂结构手工涂刷，但耐化学性较弱
- 双组份：通过AB组分反应固化，需要专用
高压无气喷涂机 ，但耐酸碱性和附着力更强
在化工车间地坪等场景，双组份产品的耐溶剂性能明显优于单组份；而钢结构节点补漏时，单组份的施工便捷性又成为首选。
⚡ 关键结论：不要被"聚脲"名称迷惑，化学结构和固化方式才是性能的决定因素。
三、不同腐蚀环境下该选哪种防腐涂料
选择防腐方案时需要匹配腐蚀介质特性：
- 酸碱交替环境（如电镀厂废水池）：优先选
喷涂聚脲防腐涂料 ，其耐pH值波动能力优于玻璃鳞片防腐涂料 - 高温蒸汽管道（＞120℃）：
无机富锌防腐涂料 的耐热性更稳定，但需要配合面漆使用 - 海洋盐雾环境：聚脲的耐氯离子渗透性比
氟碳防腐涂料 更可靠
⚡ 关键结论：没有万能防腐方案，介质温度、浓度和应力变化都需要纳入选型考量。
四、喷涂聚脲需要哪些专业设备支持
聚脲施工质量60%取决于设备性能，这些配套必不可少：
- 基面处理：喷砂至Sa2.5级清洁度，需要
喷砂设备 配合金刚砂磨料 - 材料混合：双组份必须使用1:1体积比的柱塞泵喷涂机，普通无气喷涂机会导致固化不良
- 环境控制：基材温度需＞5℃，相对湿度＜85%，冬季施工要配备热风机组

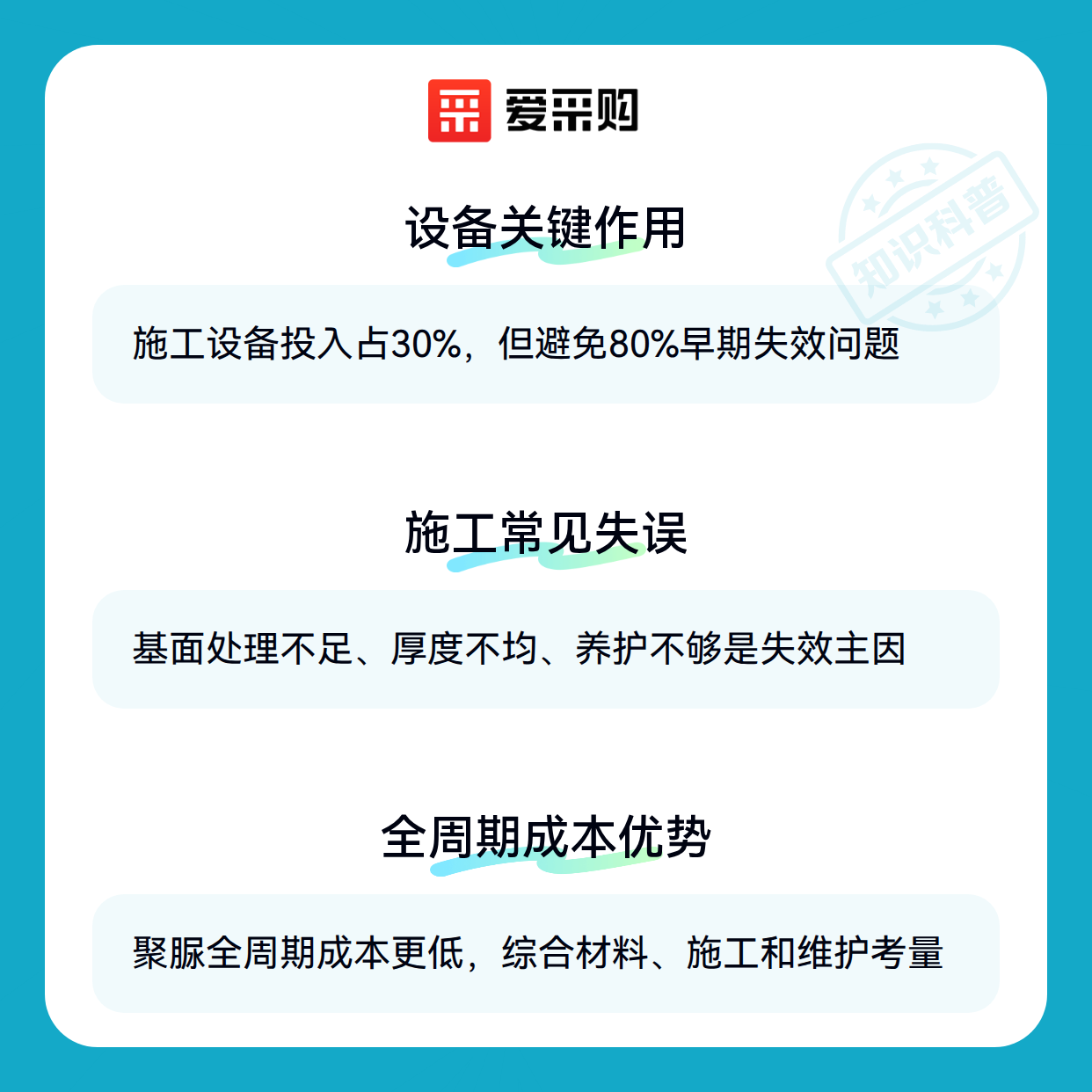

⚡ 关键结论：设备投入约占项目总成本30%，但能避免80%的涂层早期失效问题。
五、为什么聚脲涂层会提前失效
现场最常见的三种施工失误：
- 基面处理不足：焊缝焊渣未打磨平整，喷砂后6小时内未完成底漆施工
- 涂层厚度不均：手工刷涂区域厚度不足300μm，达不到设计防腐年限
- 养护时间不够：固化未完成就接触化学介质，导致涂层溶胀脱落
定期检测时，通过
⚡ 关键结论：聚脲的失效往往是系统性问题，材料、施工、维护每个环节都需要标准化。
聚脲涂层的全周期价值需要综合材料成本、施工效率和维护频率来判断。对于长期运行的
