一吨硅片的真实成本:原料之外还有哪些隐藏支出

11小时前

采购硅片时如果只盯着吨价计算成本,可能会漏掉更多关键支出——从晶体纯度到后道加工,每个环节都在改写总账本。

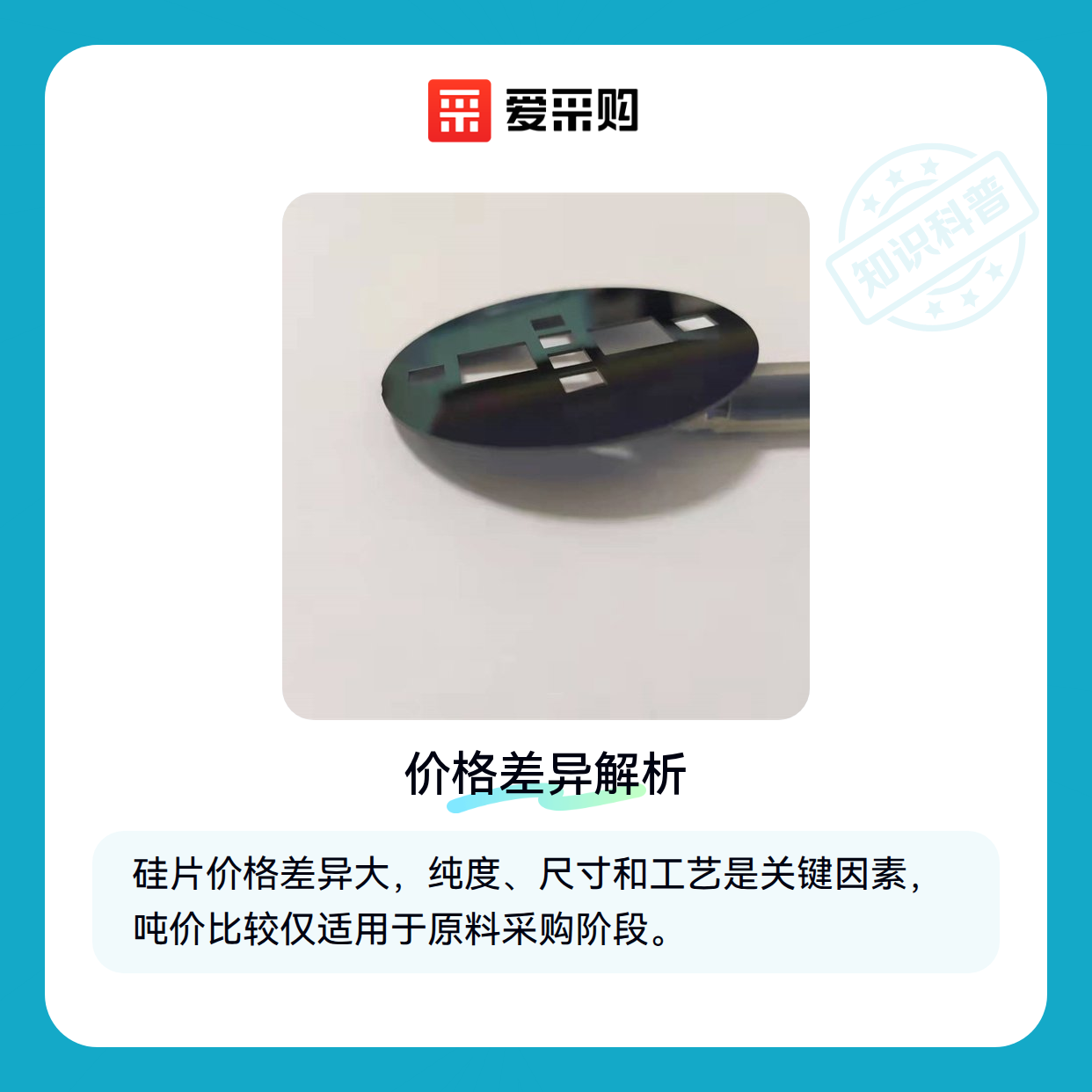

一、为什么硅片价格从几千到几十万一吨不等?

决定硅片基准价的核心因素有三个层级:

  • 纯度战争:太阳能级纯度要求99.9999%,而半导体级需要11个9以上,每提升一个数量级成本指数级上升
  • 尺寸效应:150mm硅片每吨出片量是300mm的4倍,但大尺寸晶圆能降低芯片制造时的边缘损耗
  • 工艺附加:SOI等特殊结构晶圆需要外延生长或离子注入,工艺成本可能超过硅料本身

目前主流的单晶抛光硅片根据应用场景分化出明显价格带:

⚡ 关键结论:吨价比较只适用于原料采购阶段,成品硅片必须折算成可用面积成本才合理

二、半导体级和太阳能级硅片的成本分水岭在哪

两类硅片的成本差异主要体现在缺陷控制精度:

  • 晶体生长:半导体用CZ法单晶需控制氧含量<1ppm,而太阳能级允许<20ppm
  • 表面处理:半导体硅片要求纳米级平整度,抛光工序比太阳能用切片多5-7道
  • 检测标准:每片半导体硅片需全检微缺陷,太阳能硅片通常抽检即可

⚠️ 避坑提示:用太阳能级硅片替代半导体级尝试小批量试产,可能导致整批芯片良率崩溃

三、不同应用场景的硅片成本优化方案

需求场景 性价比方案 性能上限方案
光伏组件 多晶硅片 单晶PERC硅片
功率器件 抛光硅片 碳化硅衬底
传感器 6英寸SOI 8英寸图案化晶圆
实验室研发 回收测试片 定制掺杂硅片

碳化硅衬底虽然单价是硅片的5-8倍,但在高压高频场景能降低系统散热成本。而抛光硅片通过控制表面粗糙度在1nm以内,能满足90%的模拟芯片需求。

特殊要求的砷化镓晶圆适合射频器件,但需要配套特殊切割工艺:

⚡ 关键结论:选择允许公差范围内的最低规格,通常能节省20-35%材料成本

四、容易被忽视的隐性成本:加工损耗与辅助材料

硅片加工中的真实成本陷阱:

  • 切割损耗:金刚线切割会导致15-20%硅料变成不可回收的硅泥
  • 边缘处理:倒角工序要磨掉约3%的有效面积
  • 抛光耗材:每片硅片抛光机需定期更换价值上万元的研磨垫

⚠️ 避坑提示:采购时要求供应商提供实测的切割良率报告,比单纯压价更有效

五、存储运输中的成本黑洞怎么避免?

硅片的环境敏感性常被低估:

  • 湿度控制:未封装的硅片暴露在60%RH环境中48小时就会形成表面氧化层
  • 防震包装:运输振动可能导致硅片包装盒内晶圆微裂纹,良率直降5%
  • 静电防护:不带ESD保护的周转盒会产生千伏级静电,击穿敏感器件

专业级硅片检测设备能提前发现存储不当导致的潜在缺陷:

⚡ 关键结论:用防静电+氮气密封的包装方案,虽然单价高15%但能降低3倍售后索赔

实际总成本应该综合初始采购价、加工损耗率和周转效率。对于长期稳定采购的单晶硅片,不妨用晶圆切割抛光片的年度使用成本作为比价基准——这比单纯比较吨价更能反映真实支出。
