矿粉、硅灰、粉煤灰，混凝土掺合料到底怎么选

混凝土掺合料的选择直接影响工程成本和结构强度，选对类型能让每吨水泥多发挥20%以上的性能。但矿粉、硅灰、粉煤灰这些常见掺合料到底有什么区别？本文将用工程语言说清本质差异。

一、为什么掺合料能改变混凝土性能

混凝土掺合料的核心价值在于其火山灰活性——它们能与水泥水化产物发生二次反应，填补孔隙并生成更致密的凝胶结构。这种微观层面的变化带来三大宏观效果：

• 强度提升：活性成分与氢氧化钙反应生成C-S-H凝胶，28天抗压强度可提高15%-30%
• 耐久性改善：细化孔隙结构后，抗渗性和抗化学侵蚀能力显著增强
• 成本优化：替代30%-50%水泥用量时，既能保持强度又降低胶凝材料成本

目前主流掺合料中，矿粉混凝土掺合料通过高炉矿渣的玻璃体结构提供活性，一级粉煤灰则依赖球形颗粒的物理填充效应。这两类材料在常规工程中性价比最高。

二、三类主流掺合料的本质区别

从化学成分看，不同掺合料的适用场景泾渭分明：

1. 矿粉类（S95/S105级）

   • 主要成分：CaO-Al₂O₃-SiO₂体系
   • 优势：后期强度发展快，特别适合大体积混凝土
   • 注意：需保持≥95%的玻璃体含量才能保证活性

2. 硅灰微硅粉

   • 主要成分：无定形SiO₂（含量85%-92%）
   • 优势：7天强度提升明显，适用于早强要求高的预制构件
   • 注意：需配合高效减水剂使用以避免流动性损失

3. 粉煤灰掺合料

   • 主要成分：SiO₂+Al₂O₃（占比＞70%）
   • 优势：改善和易性，降低水化热，适合泵送混凝土
   • 注意：需控制烧失量＜5%以保证稳定性

三、根据工程需求匹配掺合料类型

选型的关键在于明确工程的核心诉求，这里给出四类典型场景的解决方案：

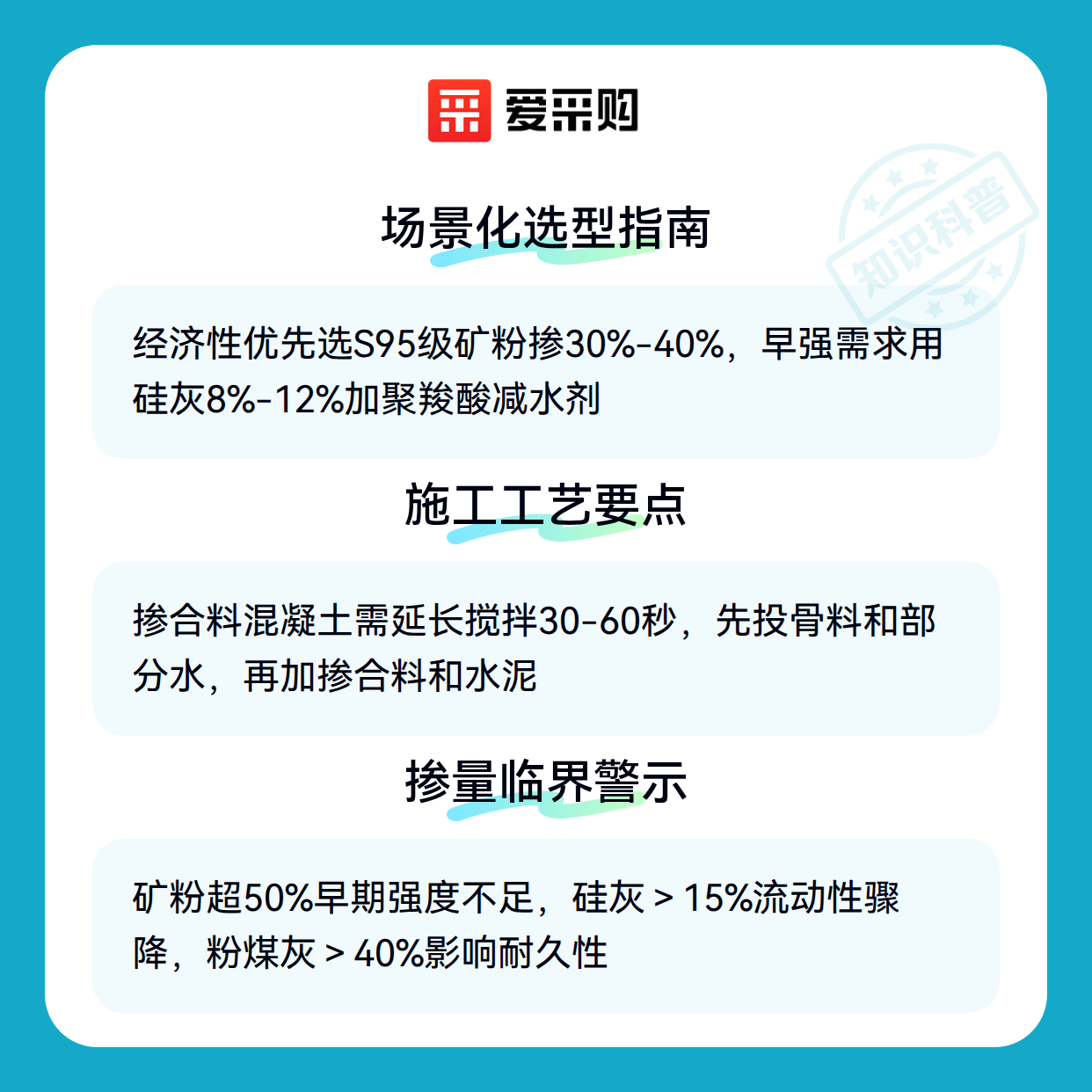

• 追求经济性：选用S95级矿粉掺合料，掺量控制在30%-40%，配合普通减水剂即可满足大部分民用建筑需求
• 需要早强快拆：硅灰掺合料掺量8%-12%+聚羧酸系减水剂，3天强度可达设计值的70%以上
• 大体积混凝土：二级粉煤灰掺合料与矿粉复配（比例1:1），能有效抑制温度裂缝
• 高耐久性要求：硅灰+矿粉双掺体系，再添加膨胀剂补偿收缩，适用于海洋工程

对于特殊工况，比如油田固井用的混凝土，需要选择硫铝酸盐改性的矿粉掺合料，这类产品通常标注"油田专用"字样。

四、掺合料施工需要哪些配套措施

使用掺合料的混凝土对搅拌工艺更为敏感，需注意：

1. 延长搅拌时间：比普通混凝土增加30-60秒，推荐使用双卧轴强制式混凝土搅拌机
2. 控制投料顺序：先投入骨料和部分水，再加掺合料，最后放水泥
3. 加强养护：掺合料混凝土早期失水敏感，建议喷涂混凝土养护剂或覆盖薄膜

振动环节同样关键，高频混凝土振动器能有效消除掺合料带来的粘滞性气泡。对于掺硅灰的混凝土，振动时间需缩短20%以避免分层。

五、掺合料比例超过多少会适得其反

实际应用中容易陷入两个极端：要么不敢多用，要么盲目超量。几个需要警惕的临界点：

• 矿粉：超过50%会导致早期强度不足，拆模时间延长
• 硅灰：＞15%时需大幅增加减水剂用量，否则流动性骤降
• 粉煤灰：＞40%可能引起碳化深度增加，影响耐久性

建议通过混凝土试模做适配性验证：固定水胶比条件下，测试不同掺量对3/7/28天强度的影响曲线。标准养护后，抗压强度波动应控制在±10%以内。

掺合料与水泥的适应性测试同样重要，特别是使用混凝土增强剂时，建议先做小试确定最佳掺量比例。

选掺合料本质是平衡性能、成本和施工性的三角关系。普通房建优先考虑矿粉混凝土掺合料，特殊结构可尝试硅灰复合体系，而大体积工程适合粉煤灰基方案。记住配套使用混凝土外加剂来释放掺合料的全部潜能，最终让每方混凝土都物尽其用。
