电子级三甲基铝 vs 普通三甲基铝：半导体应用中的关键差异在哪里？

电子级三甲基铝和普通三甲基铝看起来相似，但在半导体制造中，纯度差异直接决定了薄膜沉积的质量和芯片性能。关键区别在于前者能控制极微量杂质，避免影响晶圆电性。

一、电子级三甲基铝的纯度要求为何如此严格？

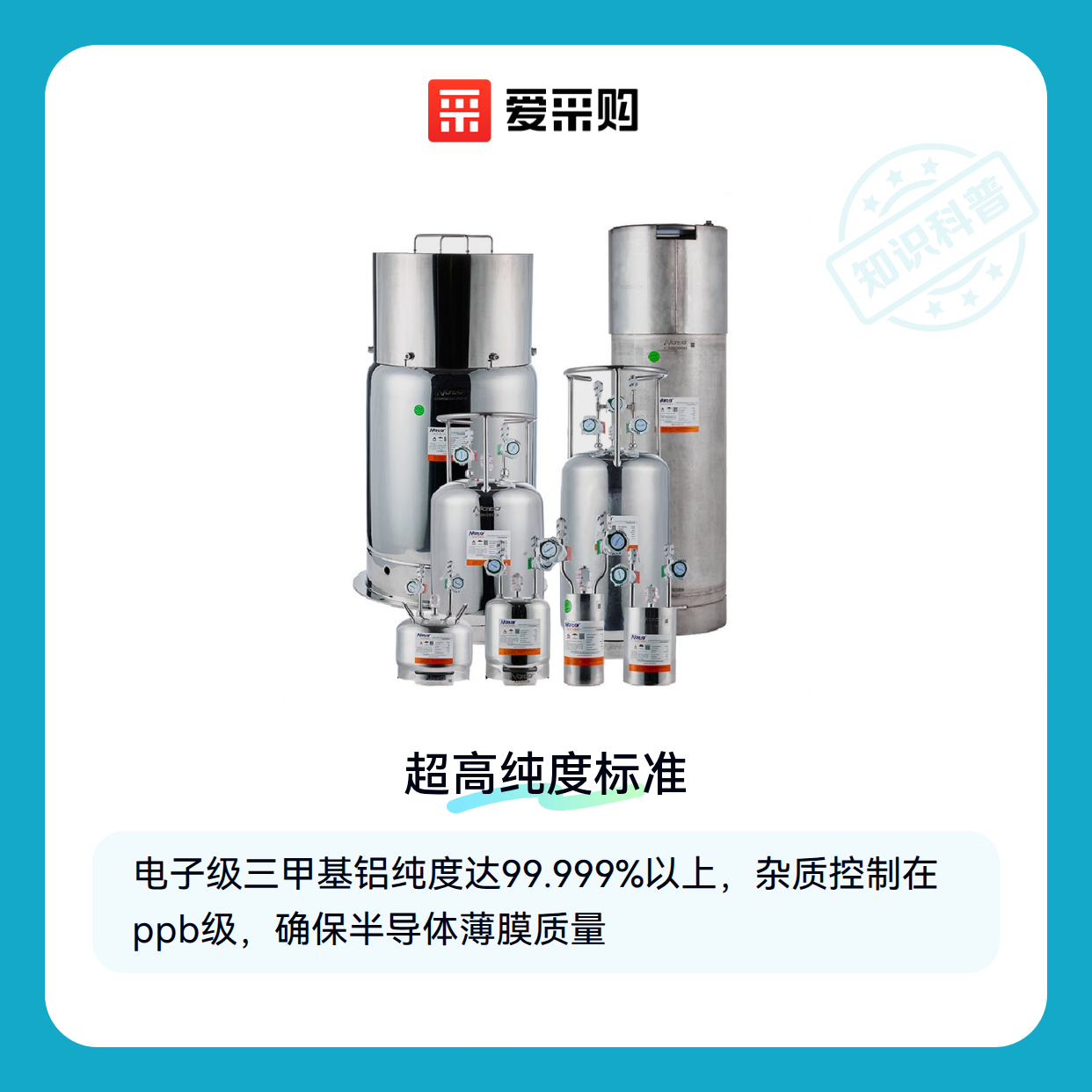

电子级三甲基铝的核心差异首先体现在纯度标准上。半导体制造对金属有机源材料的纯度要求极高，通常需要达到99.999%以上（5N级别），关键杂质如氧、水、金属离子含量需控制在ppb级。这种严苛标准直接决定了材料在MOCVD或ALD工艺中的成膜质量和器件性能。

实际生产中，电子级三甲基铝会通过多级精馏、分子筛吸附等特殊工艺去除杂质。例如三甲基镓等同类半导体原料也需类似处理，但普通工业级产品仅满足99%左右的纯度，残留的微量杂质在原子层沉积过程中可能引发晶格缺陷。

这种纯度差异在半导体应用中会直接转化为器件性能的分水岭——普通三甲基铝的杂质可能造成薄膜电阻率升高、界面态密度增加等问题，这正是电子级产品必须承担更高成本的根本原因。

二、普通三甲基铝为何不适合半导体工艺？

普通三甲基铝虽然价格更低，但其杂质控制水平难以满足半导体制造需求。工业级产品常见的不足包括：

• 水分和氧含量较高，易在沉积过程中生成氧化铝夹杂物
• 金属杂质（如铁、钠）可能破坏半导体材料的载流子迁移率
• 有机副产物会导致薄膜表面粗糙度增加

类似问题也存在于三乙基铝等替代方案中——这类铝烷基化合物若未经过电子级纯化，同样面临杂质干扰问题。某些工业应用可能接受这种折衷，但在生长氮化铝或氧化铝薄膜时，这些缺陷会直接影响器件击穿电压和可靠性。

更隐蔽的风险在于批次稳定性。普通三甲基铝的生产标准相对宽松，不同批次间杂质波动可能造成工艺参数漂移，这对需要精密控制的半导体量产线尤为致命。

三、两种材料在半导体制造中的表现差异

在具体半导体应用中，电子级与普通三甲基铝的差异会通过多个维度显现：

• 薄膜均匀性：电子级产品生长的薄膜厚度偏差可控制在1%以内，普通产品可能达到5%以上
• 界面特性：高纯度材料能形成更清晰的异质结界面，减少载流子散射
• 工艺窗口：电子级材料允许更宽的温度和压力调节范围而不影响薄膜质量

这些差异在功率器件、LED外延片等应用中尤为关键。例如生长氮化铝缓冲层时，普通三甲基铝的杂质可能引发穿透位错，最终影响器件的散热性能和寿命。而三甲基铟等配套原料若同样采用电子级标准，能显著改善多元化合物半导体的组分控制精度。

长期来看，使用电子级三甲基铝虽然初始成本较高，但能减少工艺调试时间和废品率。对于需要持续运行的反应腔体，高纯度材料还能延长维护周期——这些隐性成本优势在量产环境中往往比单价差异更重要。

四、如何确保电子级三甲基铝在半导体应用中的稳定性能

选择电子级三甲基铝时，首先要确认供应商提供的纯度证书和分析报告，确保其符合半导体行业的特定标准。实际使用中，即使标称纯度达标，不同批次的杂质含量也可能存在细微差异，这些差异在半导体薄膜沉积过程中会被放大，影响最终器件性能。

建议优先选择能提供每批次独立检测报告的供应商，并重点关注金属杂质和氧含量等关键指标。

存储和输送环节同样重要：

• 必须使用经过特殊处理的3pe防腐气体输送管或不锈钢气体输送焊管，避免管道内壁杂质污染
• 存储环境应配备实验室惰性气体手套箱或真空惰性气体手套箱，防止空气接触导致水解
• 输送系统需搭配气体纯化系统，确保载气纯度与三甲基铝匹配

在MOCVD或ALD设备中使用时，要注意钼台和衬底的预处理。普通三甲基铝残留的碳污染会与这些部件反应，长期积累可能改变沉积膜的均匀性。实际运行中常见的问题是沉积速率不稳定，这往往源于输送系统微泄漏或载气纯度波动。

定期用气体检漏仪检查管路密封性，并监控PSA制氮纯化系统的输出纯度，能有效预防这类问题。

操作人员应穿着防静电工作服，使用防爆工具箱处理钢瓶。现场常见误区是低估钢瓶搬运车对密封性的影响——粗暴搬运可能导致阀门微漏，使高纯氩气钢瓶的保护气层失效。这类细节往往在设备长时间停机后才会显现，建议建立完整的钢瓶使用日志。
