500kV交流滤波器选型避坑指南：高压场景下容易忽略的关键参数

选择500kV交流滤波器时，高压场景的特殊性常被低估，导致后续谐波抑制效果不佳或设备寿命缩短。本文将帮你识别那些容易被忽略的关键参数，避免选型中的常见误区。

一、500kV交流滤波器真正解决什么问题？

高压电网中，谐波问题不仅影响电能质量，还可能损坏敏感设备。500kV交流滤波器的核心任务是抑制特定频段的谐波，而非单纯的无功补偿或绝缘配合。

常见误区是将所有滤波器的功能等同看待。实际上，高压滤波器需优先考虑瞬态过电压耐受能力，而低压型号可能更注重体积和成本。

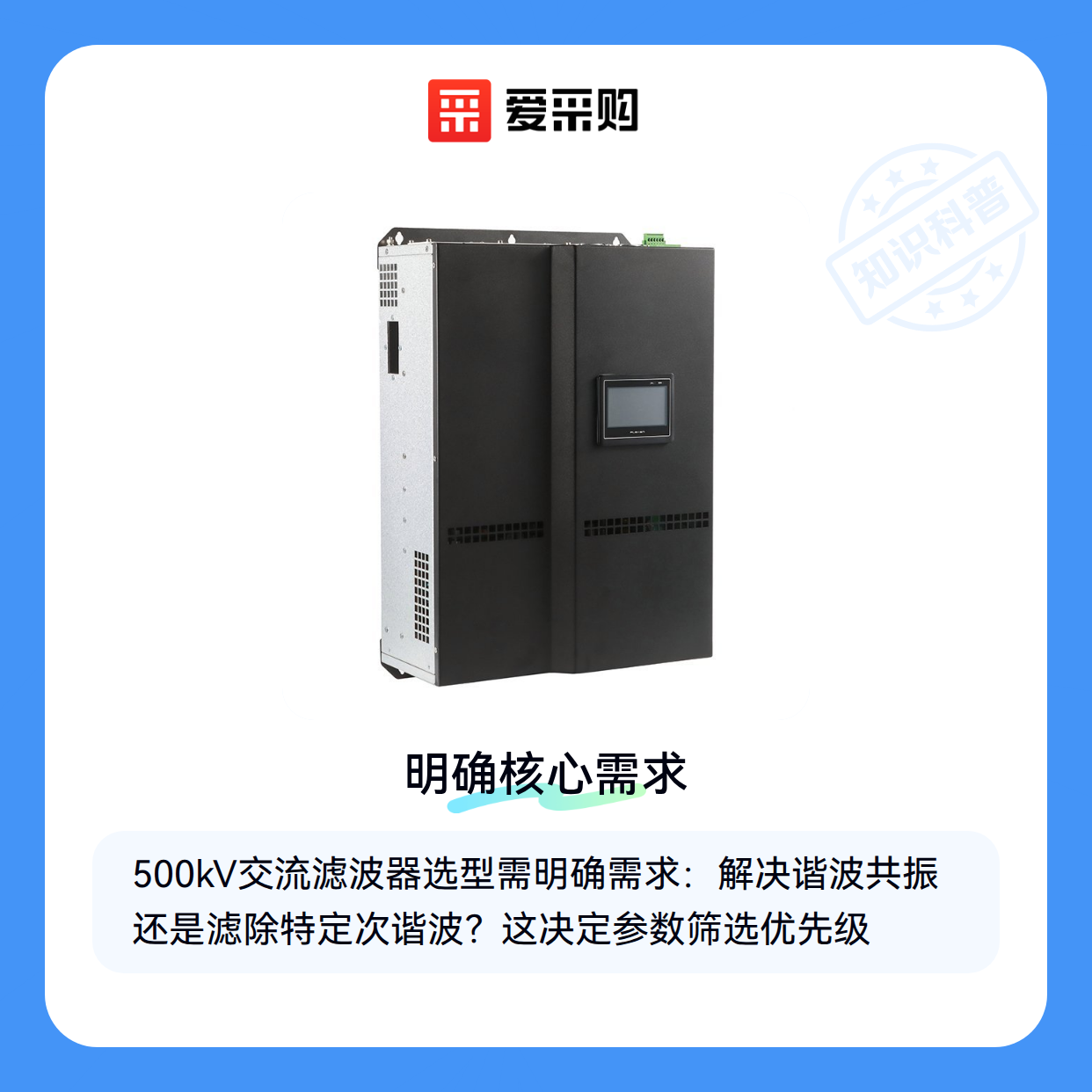

因此，选型前需明确：你的需求是解决谐波共振，还是滤除特定次谐波？这直接决定了后续参数筛选的优先级。

二、高压滤波器独有的参数维度

额定电压只是基础门槛，500kV场景更需关注：

• 暂态过电压耐受能力：电网故障时的瞬时高压冲击可能达到工作电压的数倍
• 温度系数：高温环境下滤波性能的稳定性差异显著
• 频带适应性：针对风电、光伏等不同谐波源的响应特性

这些参数在低压滤波器中往往不是关键指标，但在高压场景下可能成为系统可靠性的决定性因素。

三、变电站与换流站场景下，如何避免500kV交流滤波器选型错配？

高压电网中，500kV交流滤波器的选型需首要区分变电站与换流站两类场景：

• 变电站场景侧重宽频段谐波抑制，需重点关注2~25次谐波的衰减特性
• 换流站场景因存在特征谐波群，需强化12脉波关联的11/13/23/25次谐波处理能力 实际选型时，短路容量差异会进一步影响参数权重——短路容量高的站点应优先考虑暂态过电压耐受能力，而谐波频谱复杂的场景需匹配更陡峭的阻带衰减曲线。

对于谐波频谱不稳定的混合负载场景，常规无源滤波器可能因固定调谐点导致效果衰减。此时可评估有源滤波器的动态补偿能力，其双闭环控制系统能实时追踪谐波变化，但需注意高压有源滤波器对散热设计和绝缘配合有更高要求。

选型决策应建立三级验证机制：先根据短路容量筛选基础耐受参数，再按谐波频谱匹配滤波特性，最后结合场地条件校核安装间距。这种分层方法能有效避免采购看似参数达标却实际场景错配的滤波器型号。

四、主设备采购后，这些配套附件同样关键

采购500kV交流滤波器主设备只是第一步，配套附件的匹配性直接影响系统整体性能。电容器组和电抗器的参数必须与主设备协同设计，否则可能出现谐振点偏移或过载保护失效。

• 电容器组需匹配滤波器的额定电压和暂态过电压耐受能力，避免绝缘击穿风险
• 电抗器电感值需精确计算，确保在目标谐波频段呈现设计阻抗特性
• 支架结构要承受高压设备重量和短路电动力，工业级强度的滤波器支架能有效预防机械变形

忽视配套设备的参数耦合关系是高压场景常见误区。例如低压抗谐波电容器组虽然价格更低，但其绝缘等级和散热设计无法满足500kV系统的连续运行要求。建议通过谐波分析仪实测频谱后，再确定配套设备的精确参数组合。

系统调试阶段需特别注意附件与主设备的交互影响。采用开口式电流互感器监测各支路电流时，其精度等级应高于常规测量需求，才能捕捉到谐波电流的细微变化。这种细节往往在采购阶段容易被忽略，却直接影响后期运维效率。

五、安装与运维中这些细节决定长期稳定性

高压滤波器的安装间距不仅关乎散热需求，更是绝缘安全的关键。建议预留比常规设备更大的检修通道，方便后期使用高压验电器进行绝缘检测。潮湿或粉尘环境还应增加防凝露设计和定期清洁频次。

在线监测系统的配置往往被低估其价值。通过智能电力运维云平台接入零序电流互感器数据，可以提前发现电容器组的老化趋势。相比事后维修，这种预防性维护能显著降低意外停机风险。

绝缘材料的选型直接影响设备寿命。高绝缘耐高温套管在500kV场景中不仅要考虑常规介电强度，还需评估长期热老化特性。铁氟龙材质因其稳定的化学性能，更适合存在腐蚀性气体的工业环境。

500kV交流滤波器的选型本质是系统级决策。从主设备参数到配套附件匹配，从安装规范到监测手段，每个环节都关乎谐波治理的最终效果。建议以全生命周期成本为评估框架，避免因初期节省配套成本导致后期运维压力倍增。
