厚铜PCB板 vs 普通PCB板：什么时候不能互相替代？

当电路需要承载大电流或面临高温挑战时，普通PCB板可能力不从心，这时厚铜PCB板就成了不可替代的选择。关键在于识别哪些场景必须用厚铜板才能避免过热或性能下降。

一、电流与散热：厚铜板如何突破普通PCB的物理极限

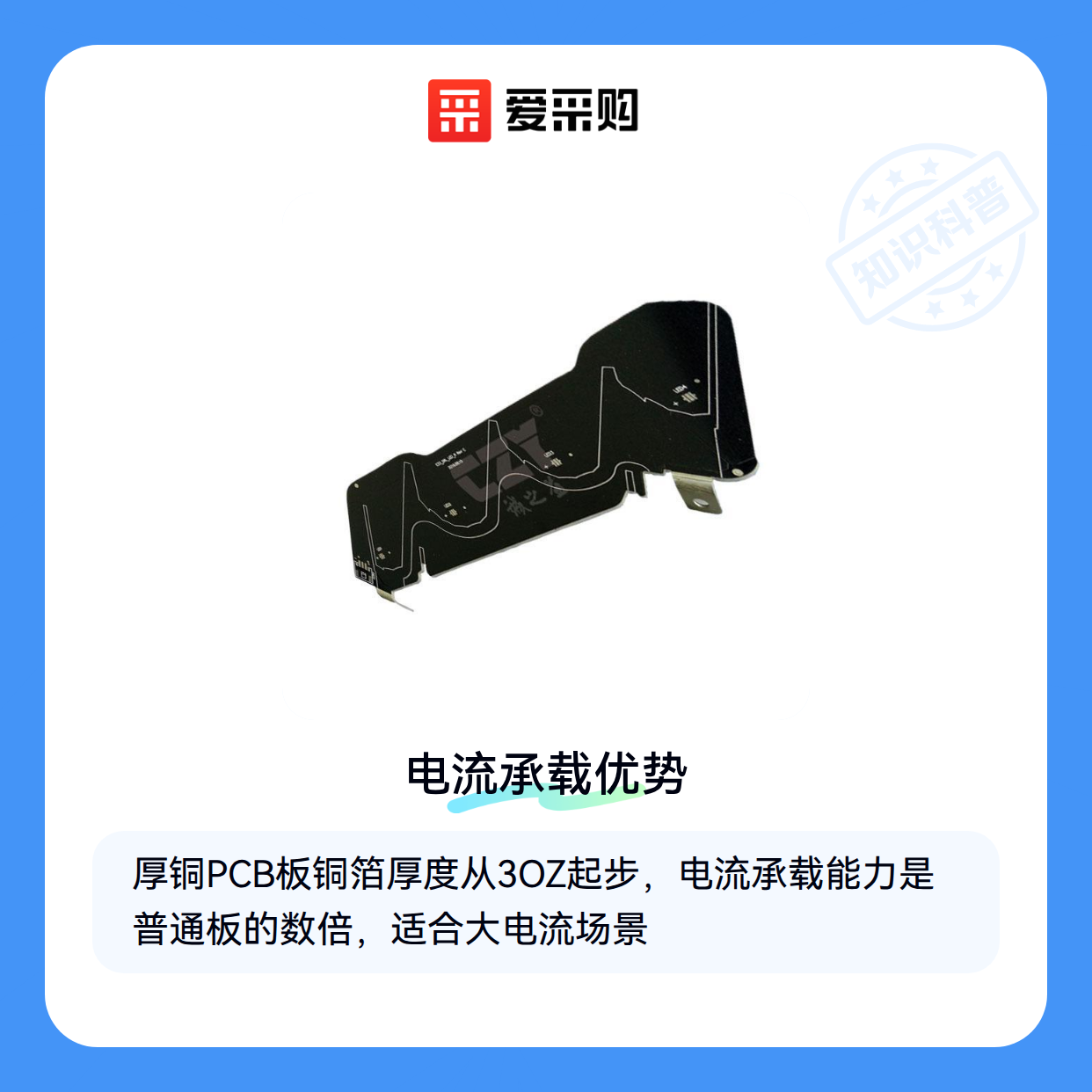

厚铜PCB板的核心优势在于铜箔厚度，通常从3OZ起步，而普通板多在1-2OZ。更厚的铜层直接带来两个关键差异：

• 电流承载能力：铜箔越厚，横截面积越大，单位时间可通过的电流量显著提升。普通板在大电流下易发热甚至烧断线路
• 散热效率：厚铜层如同内置散热片，能快速将局部热量传导分散，避免热点聚集导致器件失效

例如10OZ厚铜PCB板的载流能力可达普通板的数倍，特别适合电源模块或电机驱动等场景。这种物理特性差异决定了它们在不同应用中的不可互换性。

二、高电流与高散热场景下，厚铜PCB板的不可替代性

当电路设计需要承载大电流或面临高散热需求时，厚铜PCB板与普通PCB板的差异会直接决定设备能否稳定运行。厚铜PCB板凭借更厚的铜层，在以下场景中表现出不可替代性：

• 电源模块设计：大功率电源电路中的电流密度较高，厚铜层能有效降低线路阻抗，减少发热和能量损耗。
• 汽车电子系统：发动机控制单元、车载充电器等部件长期处于高温环境，厚铜PCB板更强的散热能力可延缓材料老化。
• 工业设备核心控制板：连续运行的电机驱动器、变频器等需要承受频繁电流冲击，厚铜结构能避免铜箔因热胀冷缩脱落。

实际应用中，普通PCB板若被误用于上述场景，可能出现线路局部过热、阻抗不匹配导致信号失真等问题。例如电源模块中使用普通PCB板时，铜箔较薄区域的电流密度可能超出安全阈值，长期运行后出现烧蚀风险。

判断是否需要厚铜PCB板时，可优先关注两个维度：

1. 电流负载：当单条走线电流超过常规设计标准时（如电源主回路）；
2. 热环境：设备内部空间密闭或周围存在其他发热源的情况。 这类场景下，即使成本更高也应选择厚铜PCB板，其长期可靠性优势远超过初始采购价差。

三、误用厚铜PCB板或普通PCB板会带来哪些问题？

当高电流场景误用普通PCB板时，铜箔厚度不足会导致电流分布不均，实际使用中容易出现过热甚至烧毁线路的情况。 而厚铜PCB板若用于低功耗设备，不仅成本浪费，其较重的铜层还可能影响高频信号传输稳定性。

散热需求错配是另一常见问题：

• 普通PCB板用于大功率LED驱动时，散热不足会加速元器件老化
• 厚铜板用于消费电子产品时，过强的散热反而可能影响某些温度敏感元件的工作点

结构兼容性问题也不容忽视。厚铜板需要配套更深的钻孔和特殊焊接工艺，若强行用普通PCB生产工艺处理，可能出现孔壁铜层不均匀或焊接虚接的情况。这时可能需要配合PCB焊接固定夹具和更高精度PCB探针进行加工检测。

四、三个关键维度判断是否需要厚铜PCB板

先看电流承载需求：

1. 计算工作电流峰值，持续超过20A的应用建议优先考虑厚铜板
2. 存在瞬时脉冲电流的电路需额外预留30%以上余量

散热评估同样重要。当使用环境温度较高或元器件功率密度较大时，普通PCB板的导热能力可能不足。这时用PCB镀层测厚仪检测铜厚，结合热成像数据会更准确。

最后考虑机械强度需求：

• 需要承受振动或机械应力的工业设备
• 多层板中承担结构支撑的内层 这类场景即使电流不大，也可能需要厚铜设计来保证可靠性。

做最终决策时，建议先明确设备生命周期内的最严苛工况。临时用普通PCB板测试原型机可以接受，但量产时若存在任一高风险维度（电流/散热/机械），改用厚铜板才是更稳妥的选择。

对于不确定的中间场景，可先用桌面PCB蚀刻机打样验证两种方案。实际测试数据比理论计算更能反映真实场景下的性能边界。
