护磁环效果不佳？小心这些容易被忽略的使用陷阱

护磁环效果不理想？很可能是因为忽略了材料匹配、安装方式或环境干扰这些关键因素。别急着换型号，先看看这些容易被忽视的细节是否踩了坑。

一、选错材料，护磁环可能适得其反

护磁环的核心材料直接影响其抗干扰能力和适用频率范围。镍锌和锰锌是两种最常见的铁氧体材料，但它们的性能差异明显，误选会导致效果大打折扣甚至产生反作用。

• 镍锌磁环：更适合高频场景（如开关电源、射频电路），其高频阻抗特性能有效抑制MHz级干扰，但低频段衰减效果较弱。
• 锰锌磁环：擅长处理低频干扰（如工频电源线），初始磁导率更高，但在高频段容易饱和失效。

实际采购中最容易踩的坑是‘高频低频一把抓’——试图用单一材料解决所有频段干扰。例如在变频器输出端使用锰锌磁环，其高频饱和特性反而会加剧电磁泄漏；而在PLC信号线上误用镍锌磁环，对低频共模干扰几乎无抑制作用。

判断材料是否匹配的关键是看干扰源频段：

1. 先测量或预估主要干扰频率
2. 对照材料频率响应曲线（供应商通常提供）
3. 留出20%以上余量应对频率漂移 若现场存在宽频干扰，更合理的方案是不同材料磁环串联使用。

二、这些环境因素会让护磁环提前失效

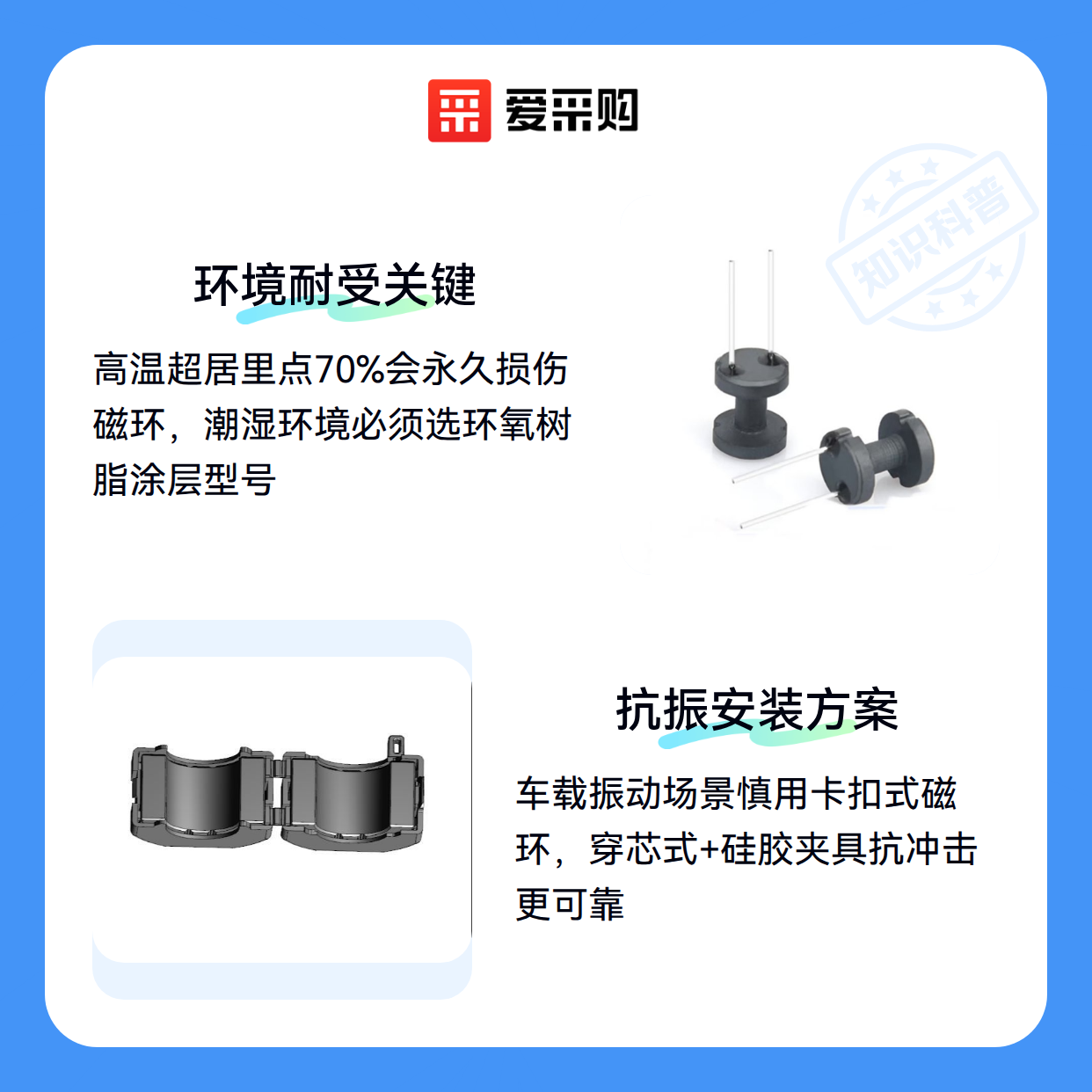

即使选对材料，温度、湿度和机械应力也会显著影响护磁环的实际寿命。铁氧体在高温下会发生不可逆的磁导率衰减——当环境温度超过居里点的70%时，其阻抗特性就开始明显退化。

潮湿环境则需要特别关注磁环封装工艺：

• 裸露的铁氧体吸潮后表面电阻下降，高频损耗激增
• 带环氧树脂涂层的型号更适合户外机柜
• 长期浸泡环境应考虑不锈钢外壳磁环

振动工况下，磁环的安装方式往往比材料本身更重要。卡扣式磁环在车载设备中容易出现微裂纹，而穿芯式配合硅胶夹具能更好吸收机械冲击。这类细节在采购阶段容易被忽略，等设备运行时才发现EMI测试超标。

三、安装不当会让护磁环效果大打折扣？

护磁环的实际效果不仅取决于材料本身，安装方式和配套措施同样关键。实际使用中，许多效果不达预期的情况都源于安装环节的细节疏忽。

• 直接套在电缆上未固定：护磁环若仅简单套在电缆上，未使用磁环夹或胶水固定，在振动或移动场景下容易位移，导致磁路不闭合，屏蔽效果显著下降。
• 多匝绕线未均匀分布：当需要绕多匝电缆时，若匝数分布不均匀或重叠，会改变局部磁导率，反而可能引入新的干扰。

配套材料的选择也会影响长期稳定性。例如高温环境下使用普通胶水固定，长期运行后可能出现胶体老化开裂；潮湿环境中若未采用防锈材质的磁环夹，金属部件锈蚀会导致接触不良。此时耐高温的PUR磁环胶水和抗干扰磁环夹更能保障持续效果。

另一个容易被忽视的细节是护磁环与其他部件的配合间隙。若安装时与相邻金属部件距离过近，可能形成涡流损耗；但间距过大又会影响磁路闭合。通常需要根据具体设备的电磁兼容设计预留合理空间。

四、如何系统性避免护磁环的误用风险？

判断护磁环是否适用时，建议按以下顺序排查：

1. 先确认干扰类型：高频干扰更适合镍锌材料，低频干扰则需锰锌材料
2. 评估环境极限：高温、潮湿或腐蚀性环境需对应选择耐温磁环和防锈配件
3. 检查安装条件：空间是否允许规范安装，是否需要切割磁块或定制夹具

对于关键设备，建议先用磁导率测试仪验证护磁环在实际工况下的性能表现。同时建立定期检查制度，重点关注固定件是否松动、胶体是否开裂等容易导致效果衰减的细节。

最终决策时要平衡成本和风险：对非关键线路可采用基础方案，但精密设备或安全相关系统建议选择带磁环测试报告的正规产品，并配套专业的屏蔽箱和干燥剂等辅助措施。
