双吊筒变角度动态DR如何解决骨科复杂体位成像难题？

骨科复杂体位成像常因设备角度限制导致漏诊或重复检查，双吊筒变角度动态DR如何通过多维度调整解决这一临床痛点？

一、为什么单纯旋转功能无法满足复杂体位需求？

传统单臂DR的旋转范围受机械结构限制，而双吊筒设计通过独立运动轨道实现：

• 水平位移覆盖更大检查区域
• 俯仰角度组合突破单一平面限制
• 悬吊系统稳定性保障动态采集精度

这种结构差异直接决定了设备在脊柱侧弯、关节置换等需要斜向投照的场景中的成像质量，普通旋转DR的±30°调整范围往往难以满足骨科特殊体位需求。

选择时需重点评估吊筒的联动精度和角度记忆功能，这关系到复杂体位检查的流程标准化程度。

二、哪些骨科检查必须依赖变角度动态DR？

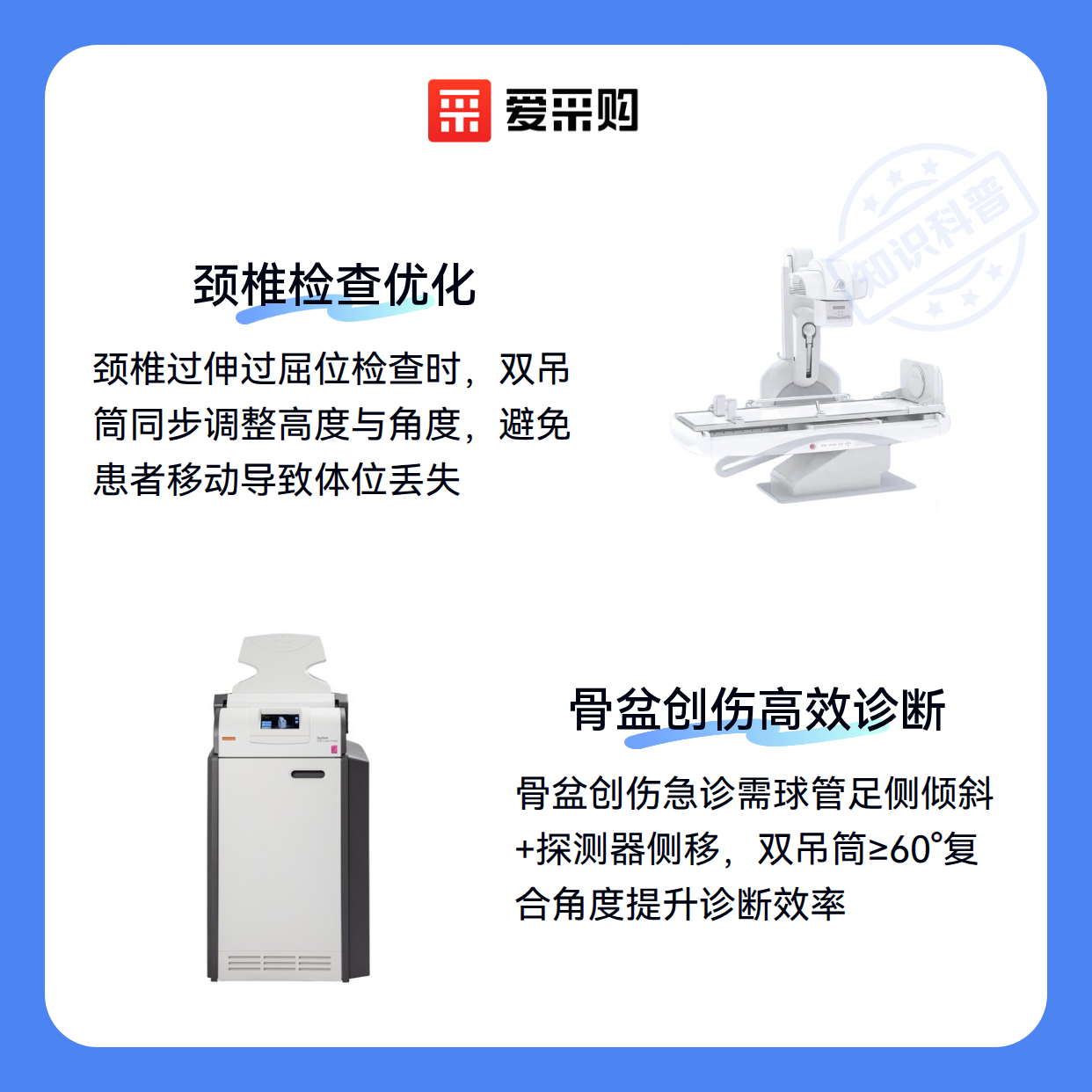

在颈椎过伸过屈位检查中，双吊筒可同步调整探测器高度与球管角度，避免患者移动造成的体位丢失；而普通DR需要多次调整并重新定位。

对于骨盆创伤急诊检查，设备需要同时实现：

• 球管向足侧倾斜避开肠道气体干扰
• 探测器侧向移动捕捉完整解剖结构
• 连续动态观察骨折线变化

这类场景下，双吊筒结构的自由度优势能直接转化为诊断效率提升，建议骨科采购时优先考虑≥60°的复合角度调整能力。

三、如何根据科室需求选择变角度DR与双吊筒结构？

在骨科复杂体位成像场景中，变角度DR与双吊筒结构的组合优势主要体现在多角度自由调整和稳定性上。与常规悬吊DR相比，双吊筒设计通过对称受力结构，能在倾斜角度下保持探测器稳定，避免单臂系统常见的晃动问题。

对于需要频繁调整角度的科室（如骨科术中动态监测），建议优先考虑变角度范围更大的型号；而急诊等需要快速切换体位的场景，则需关注吊筒移动速度和锁定效率。

需特别注意与数字胃肠机的参数混淆风险：

• 数字胃肠机虽具备角度调整能力，但球管热容量和连续拍摄性能通常弱于专用动态DR
• C型臂更适合小范围术中透视，而双吊筒变角度DR在全身多体位检查时覆盖更全面
• 悬吊DR在常规平片检查中性价比更高，但缺乏复杂体位的角度组合能力

确定主设备后，还需评估配套系统的适配性。例如高频高压发生器需匹配变角度时的散热需求，无线平板探测器应具备快速信号同步能力。这些隐性参数往往比显性角度范围更能影响长期使用体验。

四、为什么变角度DR需要特殊配套设备？

双吊筒变角度动态DR的频繁角度调整对配套设备提出了更高要求。传统DR的高压发生器和探测器在固定角度下工作稳定，但变角度操作会带来两个关键挑战：一是球管散热压力增大，连续多角度拍摄时热负荷积累更快；二是探测器与球管的动态同步要求更高，避免因角度变化导致成像偏移。

选择适配设备时，需重点关注高压发生器的散热效率和探测器的动态响应速度。普通DR设备配套的高压发生器可能在长时间变角度工作中出现过热保护，而专用型号通常采用强化散热设计，确保连续工作稳定性。

配套防护设备也需要同步升级。变角度拍摄时，散射射线方向不固定，传统固定式铅屏可能无法全面防护。医用移动式铅屏可根据检查角度灵活调整位置，其多层防护结构和加铅帘设计能有效阻挡多方向散射。

日常维护需特别注意机械结构的润滑保养。双吊筒系统的多自由度运动部件需要定期检查轨道磨损和润滑状态，避免因长期变角度操作导致机械精度下降。配套的校准模体应每月使用一次，确保各角度下的成像几何精度。

五、如何避免变角度DR的常见操作失误？

体位记忆功能是提升工作效率的关键。对于骨科常见的复杂体位检查，建议预先存储3-5个标准角度组合，包括：

• 脊柱侧弯患者的斜位角度
• 髋关节动态观察的连续变角度序列
• 创伤急诊的快速多角度筛查方案

调用记忆参数可减少重复调整时间，同时降低操作误差。

运动伪影控制需要特别注意DR专用滤线栅的选择。变角度拍摄时，普通滤线栅可能因角度变化导致栅切割效应，而专用型号采用会聚栅设计，确保在不同角度下都能有效过滤散射射线。铝基材质比传统铅栅更轻，适合频繁变角度操作。

操作培训应重点强化变角度工作流的安全意识。包括：

1. 每次变角度前确认患者与设备无碰撞风险
2. 复杂体位检查时使用防护铅帘额外屏蔽
3. 结束检查后及时复位设备到待机角度 这些细节能显著降低设备损耗和职业暴露风险。

双吊筒变角度动态DR的价值不仅在于单次检查的灵活性，更在于全科室复杂病例的覆盖能力。采购决策时应平衡初始投入与长期使用成本，重点评估高压发生器稳定性、探测器同步精度和配套防护系统的完备性。从设备全生命周期来看，优质的配套选择和规范的操作流程能让变角度功能发挥最大临床价值。
