变压器卷铁芯与传统叠片铁芯：什么时候不能互相替代？

变压器卷铁芯在空载损耗和噪音控制上表现更优，但并非所有场景都能替代传统叠片铁芯。关键要看你的使用环境和性能需求。

一、为什么卷铁芯的空载损耗更低？

卷铁芯的磁路连续性是核心优势。传统叠片铁芯由多片硅钢叠压而成，磁力线穿过接缝时会产生额外损耗。而卷铁芯采用整体卷绕工艺，磁路无间断，空载损耗自然更低。

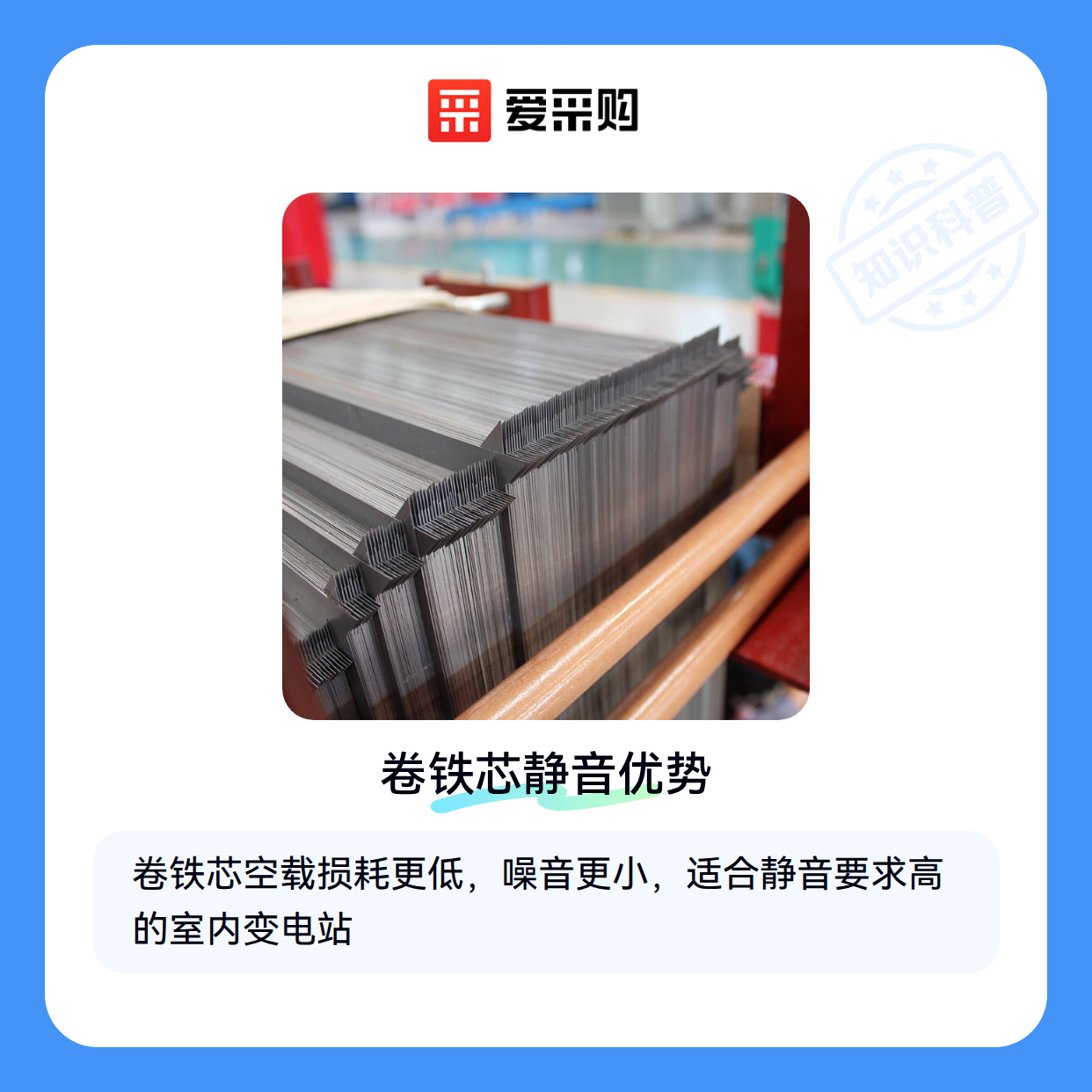

实际运行中，卷铁芯的噪音也更小。叠片铁芯在交变磁场下容易产生振动噪音，而卷铁芯的结构刚性更好，尤其适合对静音要求高的室内变电站。

不过这些优势需要优质取向硅钢支撑。低牌号硅钢制成的卷铁芯可能反而不如高牌号叠片铁芯，选型时要特别注意材料等级。

二、哪些场景下卷铁芯无法替代叠片铁芯？

变压器卷铁芯虽然因其磁路连续性和低空载损耗在配电变压器中表现优异，但在某些特定场景下仍无法替代传统叠片铁芯。

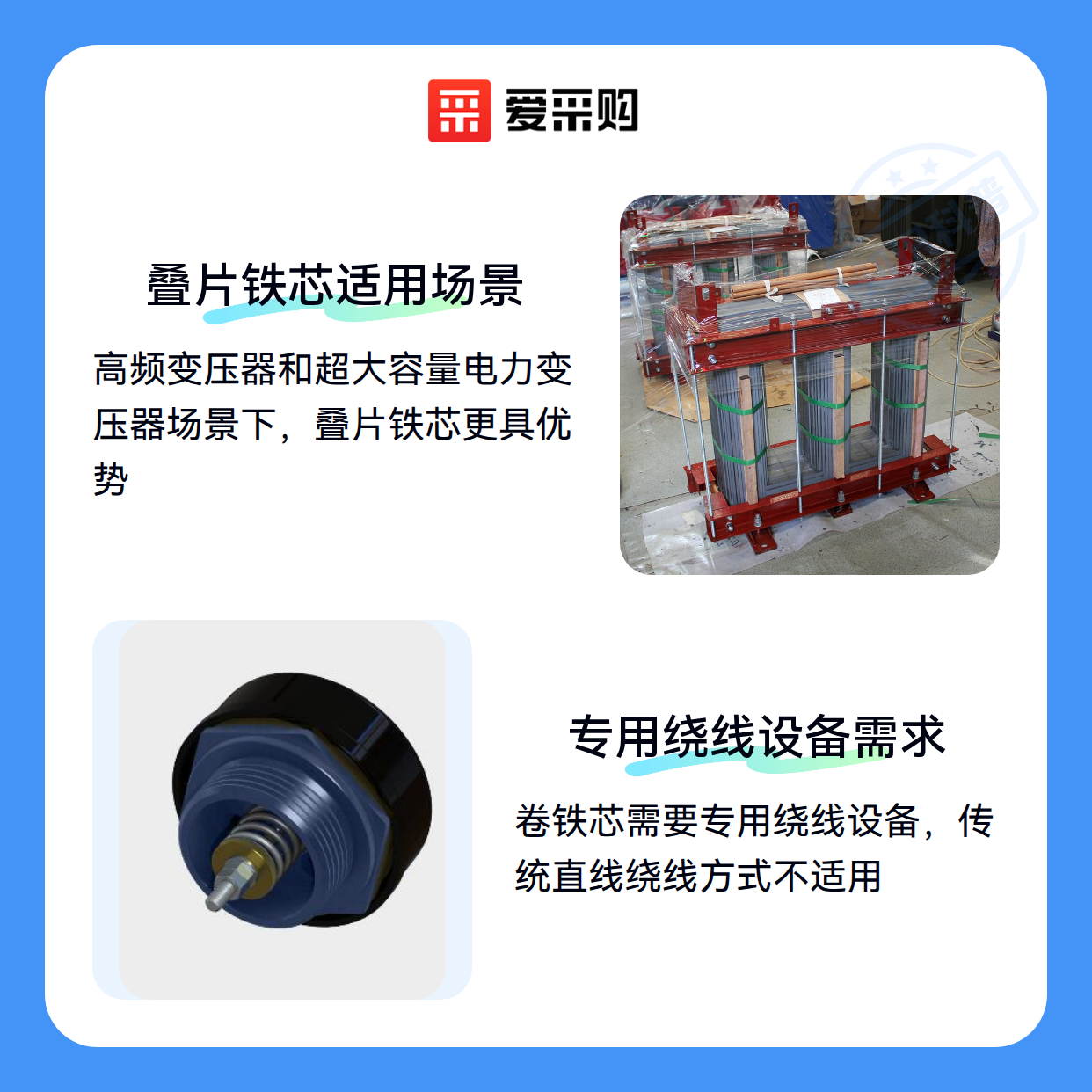

• 高频变压器应用：叠片铁芯在高频工况下涡流损耗更可控，而卷铁芯的连续结构可能导致高频损耗明显增加。
• 超大容量电力变压器：叠片铁芯的模块化结构更便于制造和运输超大型铁芯，而卷铁芯受限于整体成型工艺。
• 需要频繁检修的场合：叠片铁芯可逐层拆卸维护，而卷铁芯一旦出现故障往往需要整体更换。

立体卷铁芯在配电变压器领域优势突出，特别适合对空间敏感的城市配电房项目。其三维对称结构能有效降低噪音，配合油浸式设计时散热性能更均衡。但选择时需注意配套绕线设备需支持连续绕制工艺。

当项目同时满足以下条件时，才建议优先考虑卷铁芯方案：

1. 中低频工作环境（50-60Hz常规配电）
2. 容量在2500kVA以下
3. 对噪音敏感或安装空间受限
4. 具备配套的卷铁芯专用绕线设备 否则传统叠片铁芯仍是更稳妥的选择。

三、卷铁芯的配套设备和工艺有哪些特殊要求？

选择卷铁芯时，绕线工艺是关键差异点。由于卷铁芯的连续磁路结构，传统叠片铁芯的直线绕线方式不再适用，需要专用绕线设备确保线圈均匀分布且不损伤硅钢片。实际绕制中，环形绕线机的轴转精度和线径适应性直接影响成品性能。

退火处理是另一项核心配套需求。卷铁芯成型后的应力消除比叠片铁芯更依赖精准控温的退火炉，否则会导致磁导率不均匀。现场常见的问题是退火不充分引发空载损耗升高，这与叠片铁芯即装即用的特点形成对比。

最后，卷铁芯对切割设备和搬运工具也有特殊要求。其整体结构需要高精度硅钢片去毛刺机处理边缘，而弧形表面则要求铁芯搬运车配备防滑夹具。这些配套成本需提前纳入采购评估。

四、如何综合评估卷铁芯是否适合你的项目？

决策时先问两个关键问题：一是是否真的需要卷铁芯的低损耗特性，比如对空载性能要求严格的配电房或夜间运行场景；二是现有产线能否满足绕制、退火等工艺要求，或愿意为新设备投入多少预算。

当遇到以下情况时，建议优先考虑叠片铁芯：

• 项目预算严格受限，无法承担配套设备升级
• 生产场地空间紧张，难以安置环形绕线机等大型设备
• 对变压器维修便利性要求高，需频繁拆装铁芯

若确定选用卷铁芯，建议按性能需求倒推配套方案：静音优先场景重点考察绕线均匀性，高频启停工况则更关注退火工艺完整性。最终选择应平衡一次性投入与长期运行收益。
