水泥基渗透结晶型防水材料施工中，这个细节没做好等于白做。很多工程团队花了大价钱采购材料，却因为忽略了基面处理这个关键环节，最终防水效果大打折扣。今天我们就来聊聊如何让这种材料的性能真正发挥出来。
水泥基渗透结晶型防水材料施工中，这个细节没做好等于白做
4小时前一、为什么水泥基渗透结晶型防水材料在工程中备受青睐
这种材料能在混凝土内部形成枝状结晶，像毛细血管一样填满微裂缝。相比传统

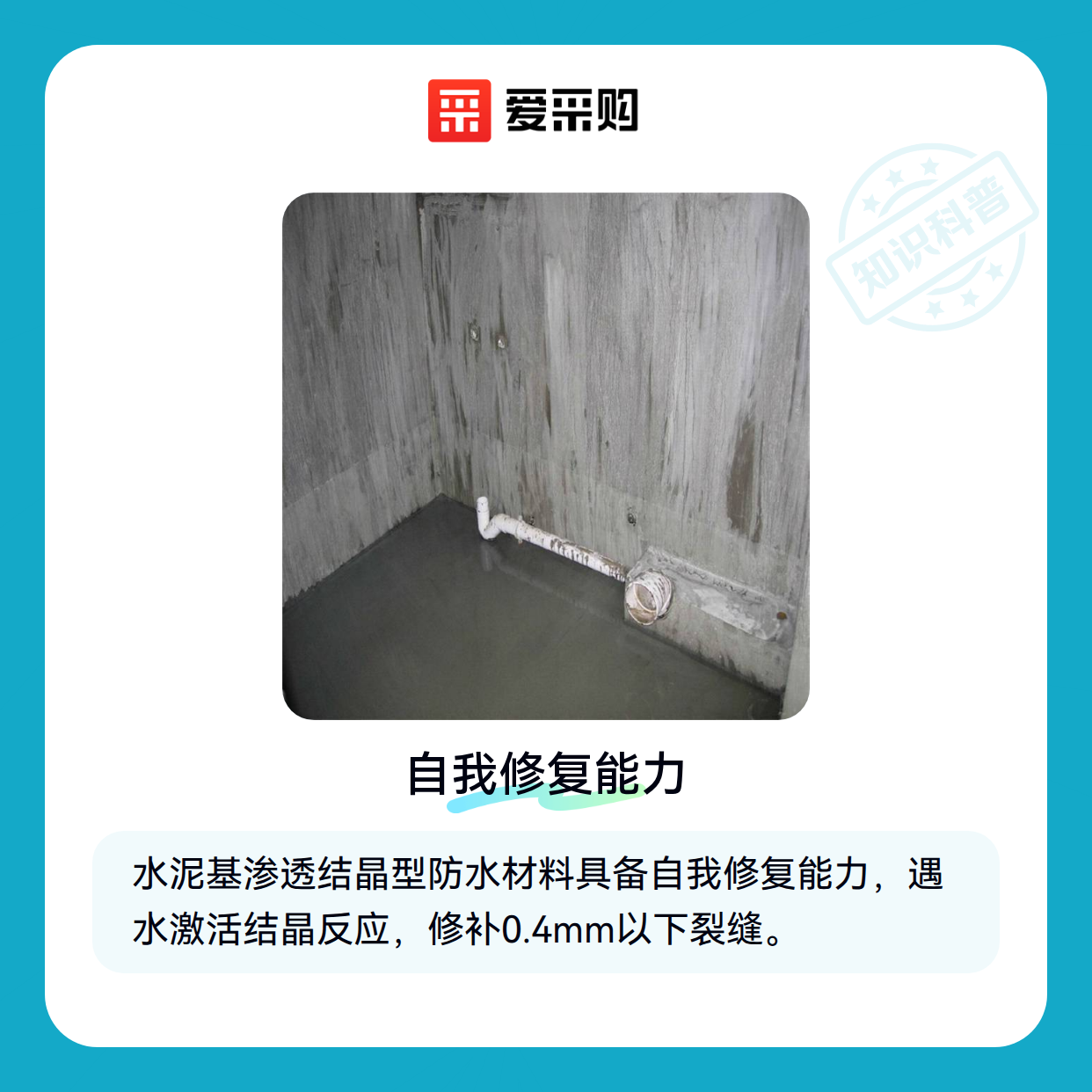

- 自我修复能力：遇到水会再次激活结晶反应，自动修补0.4mm以下的裂缝
- 永久性防水：结晶成为混凝土的一部分，不像卷材会老化剥离
- 背水面施工：特别适合
污水池防水涂料 这类无法在迎水面施工的场景
目前主流工程的应用方向很明确：
- 地下室侧墙/底板（尤其地下水位高的区域）
- 饮用水池/污水处理设施（无毒环保特性是关键）
- 大坝/隧道等承受水压的结构（抗渗压力达1.5MPa以上）
👉 核心结论： 选这类材料前先确认工程是否真正需要它的渗透结晶特性，普通防潮场景用
二、水泥基渗透结晶型防水材料的工作原理与常见误区
它的核心是活性化学物质通过水载体渗透到混凝土毛细孔中，与游离钙反应生成不溶性晶体。但施工中90%的问题都出在三个环节：
基面处理不当
必须用高压水枪冲洗至露出新鲜混凝土，表面浮浆会完全阻断渗透。有团队为省工时直接涂刷，结果材料只附着在表面。养护时间不足
初凝后要保持湿润养护至少72小时，很多工地第二天就回填土，活性成分还没完全反应。材料用量错误
每平方米至少1.5kg才能形成有效结晶层，有些施工方为省钱只涂0.8kg，相当于花钱买心理安慰。
⚠️ 特别注意： 这类材料最怕基面有油污，加油站、食品厂等场地要先做专项处理。
三、如何根据工程需求选择合适的水泥基渗透结晶型防水材料
选型时要重点对比四个维度：
抗渗等级
普通建筑选P6-P8足够，但水库大坝防渗涂料 需要P10以上。注意测试报告要带28天龄期数据。施工便捷性
粉状材料需要现场调配，对工人技术要求高；桶装预拌料单价高但质量稳定。工期紧的项目建议选后者。环保认证
饮用水工程必须看卫生部涉水批件，普通防水堵漏剂 的环保指标可能不达标。特殊场景适配
低温施工要选含防冻剂的型号，腐蚀环境要搭配耐酸碱的聚合物水泥防水涂料 使用。
当遇到这些情况时，可以考虑相邻方案：
- 已有明显裂缝：先用
聚氨酯防水涂料 注浆修补，再整体做渗透结晶 - 动态接缝处：柔性材料更合适，渗透结晶适合整体性结构
👉 核心结论： 大体积混凝土优选粉状材料（渗透更深），薄壁结构用预拌料更保险。
四、施工水泥基渗透结晶型防水材料需要哪些配套工具
很多人算预算时只计材料费，其实这些配套投入同样关键：
基面处理设备
手持式凿毛机（处理强度不足的基层）
工业吸尘器（清理孔隙中的粉尘）施工专用工具
不锈钢锯齿抹刀（普通铁质会污染活性成分）
喷雾养护设备（保持表面持续湿润）检测仪器
防水涂料测试仪 用来验证渗透深度
湿度计监控养护环境
界面处理也不能马虎：
- 新旧混凝土接缝处要刷
防水界面剂 - 管根等细节部位先用防水砂浆做圆弧过渡
👉 核心结论： 配套工具预算应占材料费的15%-20%，省这笔钱可能毁掉整个防水层。
五、水泥基渗透结晶型防水材料施工中的关键细节与维护
三个最容易忽视的实操要点：
施工温度窗口
最佳是5-35℃，夏季要避开正午高温段，冬季需搭保温棚。有工地冬天照常施工，结果材料直接冻失效。涂层间隔时间
第二遍必须等第一遍表干（约4小时）但未完全固化时施工，间隔超24小时要做拉毛处理。后期维护禁忌
完工后3个月内避免接触强酸强碱，有些团队为赶工期直接用酸性清洁剂，导致结晶层溶解。
验收时建议用
- 阴阳角是否做加强层
- 穿墙管周边有无密封处理
- 材料是否完全覆盖基面
👉 核心结论： 这类材料最怕"夹生饭"——基面半干不湿时施工，水分太多会稀释活性成分，太少又无法充分渗透。
水泥基渗透结晶型防水材料的价值在于它的主动防御机制，但必须配合规范的施工工艺。如果是修复工程，建议先用
