高温蒸汽管道系统中，热位移补偿是确保长期稳定运行的关键，但传统补偿方案在蒸汽环境下往往面临泄漏和失稳的挑战。本文将帮你理清轴向与
蒸汽管道热补偿难题：轴向与外压式如何搭配才不踩坑？

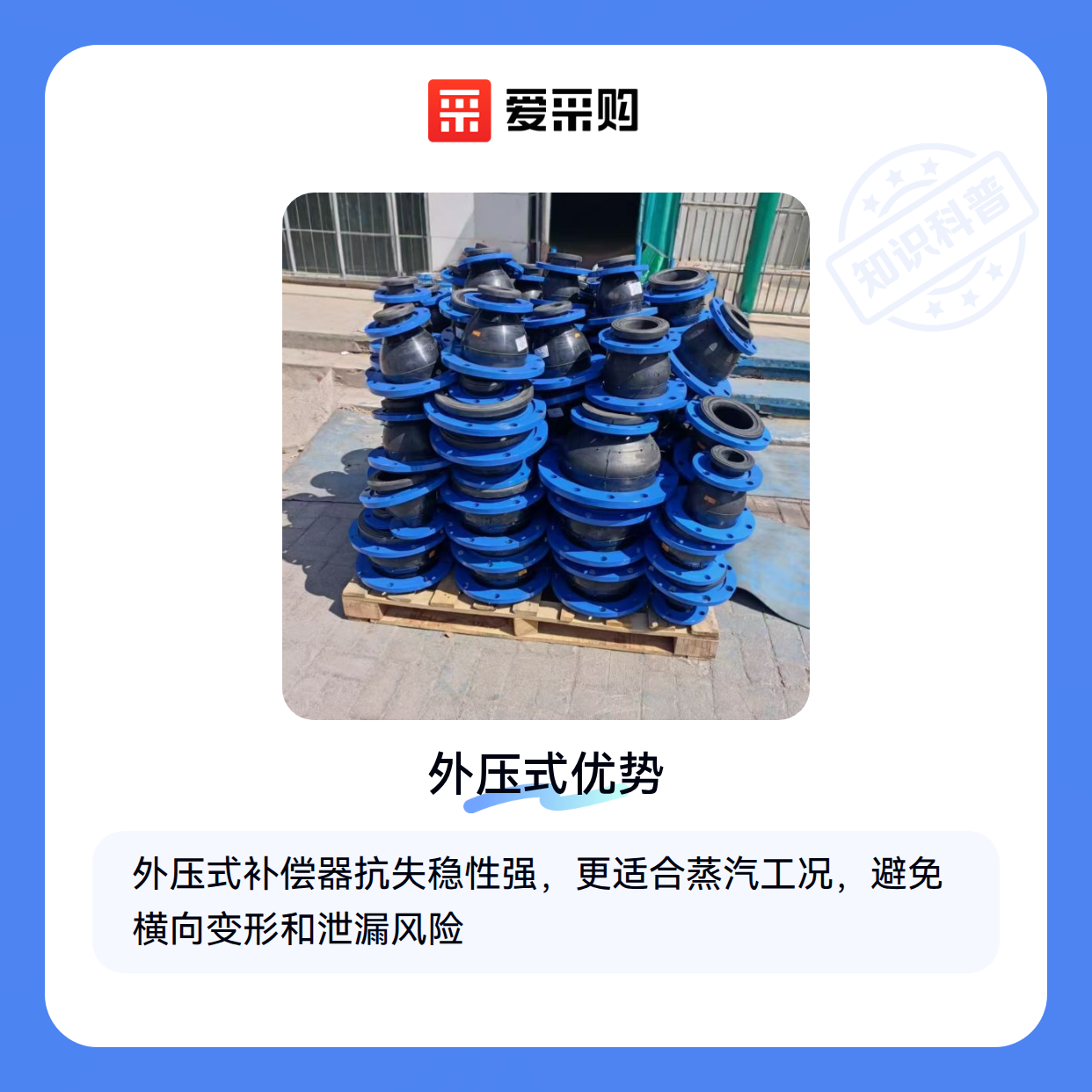

23小时前一、外压式与内压式：压力方向如何影响补偿效果？
- 抗失稳性更强：外压使波纹管始终处于受压状态，避免蒸汽压力波动导致的横向变形
- 密封要求更低：泄漏介质向外扩散，降低对密封系统的压力
- 更适合直埋安装：外部承压结构对土壤载荷的适应性更好
这种结构差异解释了为何蒸汽管道更倾向选用轴向外压式补偿器，而非仅外观相似的内压式产品。
二、蒸汽工况下轴向补偿器的非线性特性
蒸汽温度与压力的变化会显著影响轴向外压式补偿器的实际补偿量，这种非线性关系常导致参数达标却补偿不足的情况：
当蒸汽温度超过设计阈值时，波纹管材料的弹性模量下降，相同压力下产生的补偿量会增大；而压力骤升则可能使外压式结构提前进入塑性变形阶段。
因此选型时需预留足够的安全裕度，尤其对于启停频繁或负荷波动大的蒸汽系统。
三、轴向与外压式补偿器选型时，哪些替代方案容易踩坑？
当蒸汽管道需要热补偿时，轴向与外压式补偿器虽是主流选择，但实际选型中常被其他类型替代方案吸引。需特别注意：
旋转补偿器 在长距离直管段表现优异，但蒸汽系统频繁启停时，其密封结构更易因热疲劳失效非金属补偿器 对横向位移吸收能力强，但长期承受蒸汽高温易加速老化，仅适合温度波动小的支管连接- 套筒式结构初期成本低，但蒸汽渗透可能导致波纹管与套管间结垢卡死
- 介质温度是否超过非金属材料的长期耐受极限
- 系统压力波动是否超出旋转补偿器的动态密封范围
- 管道振动频率是否会导致套筒结构发生微动磨损
- 法兰螺栓孔距是否与现有管道法兰兼容
- 导流筒长度是否覆盖全补偿行程
- 焊接端预处理要求是否与管道材质匹配
最终决策需回归蒸汽管道的核心诉求：轴向补偿器与外压结构的组合，本质上是通过压力方向与位移方向的垂直布局，避免介质压力直接作用于波纹管薄弱面。若因特殊工况必须采用替代方案，建议额外配置应力监测点，这对后续支架调整至关重要。
四、导向支架间距不合理，为什么补偿器会提前失效？
即使选对了
关键计算原则：
- 主固定支架应设置在补偿器两端管道的盲端或分支处，承受全部压力推力
- 滑动支架间距需根据管道直径和补偿量确定，通常不超过管道允许跨距的80%
- 靠近补偿器的第一个导向支架距离应小于等于4倍管道直径，确保轴向位移精准导向
对于长距离蒸汽管道，还需考虑保温层对滑动摩擦系数的影响。使用
实际安装中常见误区是将普通管道支架直接用于补偿器系统，这会导致支架过早变形。建议选用带聚四氟乙烯滑板的专用
五、冷启阶段不做预压缩，热态补偿量为何总不够？
蒸汽轴向外压式补偿器的有效寿命很大程度上取决于首次运行的预处理。冷态安装时若未按设计值预压缩波纹管，热膨胀会先消耗补偿器的自由行程，导致后期实际补偿量不足。这种现象在间歇运行的蒸汽系统中尤为明显。
正确的预紧操作应分三步：
- 冷态测量环境温度与设计安装温度的差值
- 按厂家提供的温度-位移曲线计算预压缩量
- 使用专用夹具均匀压缩波纹管至标定位置，再紧固法兰螺栓
定期维护时，应在补偿器活动部件涂抹耐
停机检修时常被忽视的是补偿器复位检查。蒸汽系统冷却后，若波纹管未回弹至初始位置，可能意味着导向支架卡死或内部积水结垢，需及时排查避免下次启动时过载。
蒸汽轴向外压式补偿器的选型本质是系统匹配工程，需同步考量压力方向特性、介质温度波动范围和管道布局约束。从主补偿器到导向支架再到高温润滑脂的完整决策链，才能确保热位移被安全吸收。下次规划蒸汽管道时，建议先锁定外压式结构的抗失稳优势，再根据管线走向细化配套方案。
