为什么电路保护不能随便用普通二极管替代TVS二极管？

TVS二极管和普通二极管看起来相似，但在电路保护中，TVS能瞬间吸收高能量浪涌，而普通二极管可能直接被烧毁——选错类型可能导致整个电路失效。

一、为什么TVS二极管能比普通二极管快1000倍响应？

TVS二极管的核心优势在于其雪崩击穿特性，这种设计使其能在纳秒级别内响应瞬态电压冲击。 当电路中出现瞬间高压时，TVS二极管会立即进入低阻抗状态，将过电压钳位到安全水平，而普通二极管由于结构限制，响应速度明显滞后。

这种差异源于两类器件的工作机制：

• TVS二极管：通过精确控制的掺杂工艺形成均匀电场，触发雪崩效应后能快速分散能量
• 普通二极管：主要设计用于整流或稳压，其PN结响应速度无法匹配瞬态事件需求

实际应用中，这种响应速度差异直接影响保护效果——对于ESD静电放电或雷击浪涌这类微秒级事件，只有瞬态电压抑制二极管能提供有效防护。

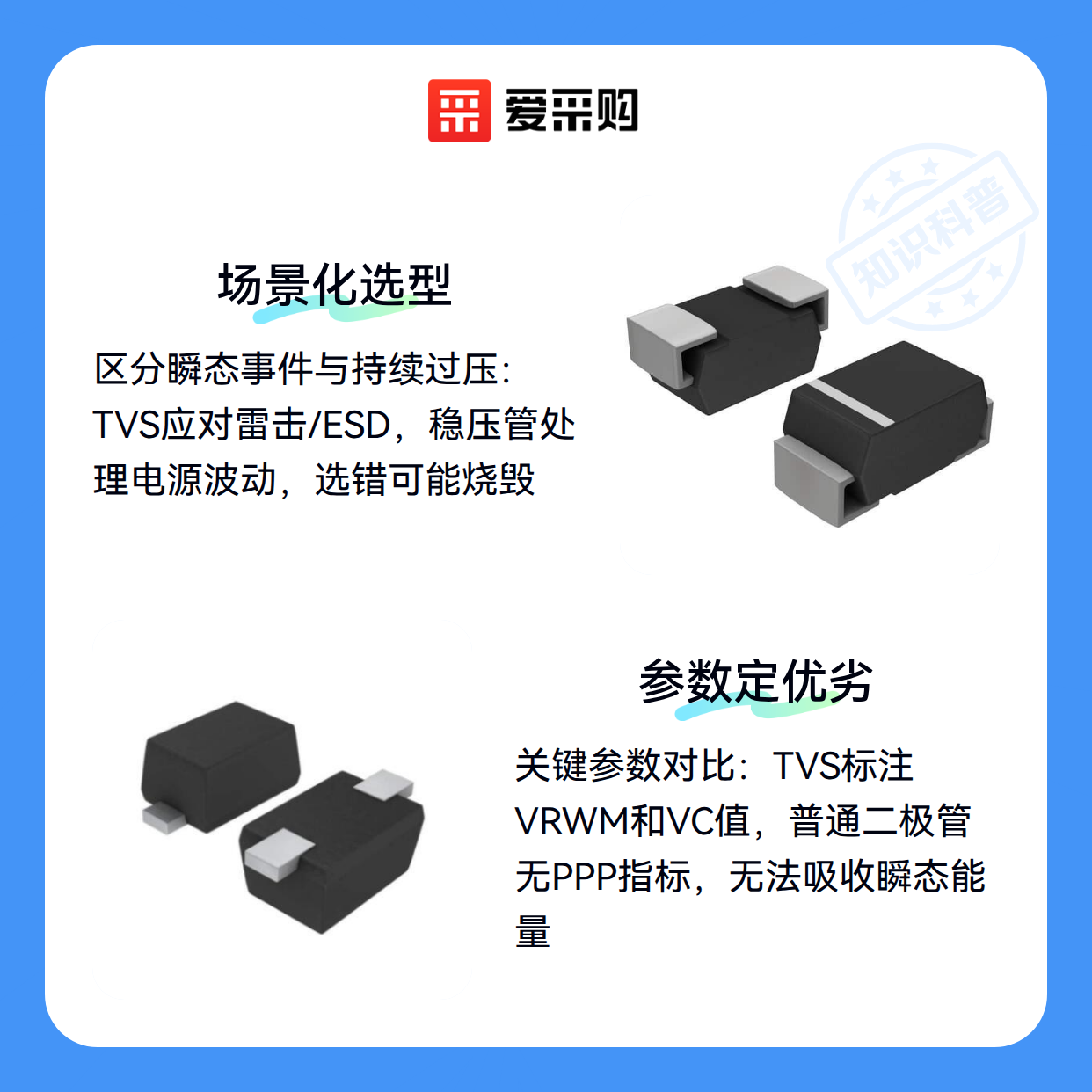

二、什么时候该用TVS二极管而非稳压管？

选择保护器件首先要区分电压干扰的类型：

• 瞬态事件（如雷击/ESD）：持续时间极短但能量集中，需要TVS二极管快速吸收
• 持续过压（如电源波动）：长时间存在的电压偏移，更适合用稳压二极管处理

常见的误用场景是将稳压二极管用于防雷保护——虽然它们都能限制电压，但普通稳压管在承受瞬间大电流时可能发生热失效，而TVS二极管特殊的散热结构能安全耗散能量。

判断标准很简单：如果干扰源是开关操作、闪电或静电放电，就该优先考虑瞬态抑制方案；若是电源电压漂移或负载突变，再评估稳压二极管的适用性。

三、如何通过关键参数区分TVS与普通二极管？

判断TVS二极管与普通二极管的保护能力差异，最直接的方法是对比反向工作电压（VRWM）和钳位电压（VC）。普通二极管的反向击穿电压通常固定，而TVS二极管的VRWM会明确标注可承受的持续工作电压，VC则显示瞬态事件中的峰值电压限制。 实际选型时，需要确保VRWM略高于电路正常工作电压，同时VC低于被保护器件的最大耐受电压。

另一个关键指标是峰值脉冲功率（PPP），它决定了TVS二极管能吸收的瞬态能量大小。普通二极管没有这个参数，因为其设计初衷并非用于能量耗散。测试时可以用浪涌测试仪模拟瞬态事件，观察TVS二极管的钳位效果是否满足预期。

若现场缺乏专业测试设备，可通过以下简易方法初步判断：

• 用数字存储晶体管图示仪观察反向特性曲线，TVS二极管在击穿区会呈现更平缓的斜率
• 普通二极管在过压时可能直接损坏，而TVS二极管在额定PPP内可重复动作
• 检查器件封装标识，TO277等工业级封装常见于TVS二极管

四、如何让TVS二极管与其他保护器件协同工作？

完善的电路保护往往需要多级防护：

• 第一级（如气体放电管）：泄放大部分浪涌电流
• 第二级（TVS二极管）：精确钳位残余过电压
• 第三级（压敏电阻）：处理更平缓的电压波动

TVS二极管在这个链路中的关键作用是快速响应前级器件未能完全消除的瞬态峰值。其低钳位电压特性可以保护后级精密电路，这是普通二极管无法替代的。

设计时要注意各级器件的动作电压梯度——TVS的击穿电压应该略低于前级保护器的残压，但高于电路正常工作电压，这样才能形成有效的防护时序。

五、四个维度锁定正确的电路保护方案

综合判断TVS二极管适用性时，建议按以下维度建立决策框架：

1. 电压阈值：根据电路稳态电压和可能出现的瞬态峰值，选择VRWM和VC匹配的型号
2. 响应时间：纳秒级响应是TVS的核心优势，普通二极管无法胜任雷击等快速瞬变
3. 能量耗散：估算瞬态事件可能携带的能量，确保PPP留有余量
4. 电路拓扑：考虑防护器件在电路中的位置，级联防护时TVS常作为最后一级

这个框架能帮助避开常见误区：比如用普通二极管替代TVS时，虽然静态参数相似，但实际遇到ESD事件时，普通二极管响应速度不够快，可能导致受保护芯片累积过量电荷而损坏。

最终选型还要结合具体应用环境。例如潮湿或多尘场所需要关注封装防护等级，高频电路则要注意TVS二极管的结电容影响。防静电包装和安装工具如防静电镊子、工作台垫等配套措施，也能提升TVS二极管在实际使用中的可靠性。
