谐波治理设备选错，电费单上的数字会让你后悔

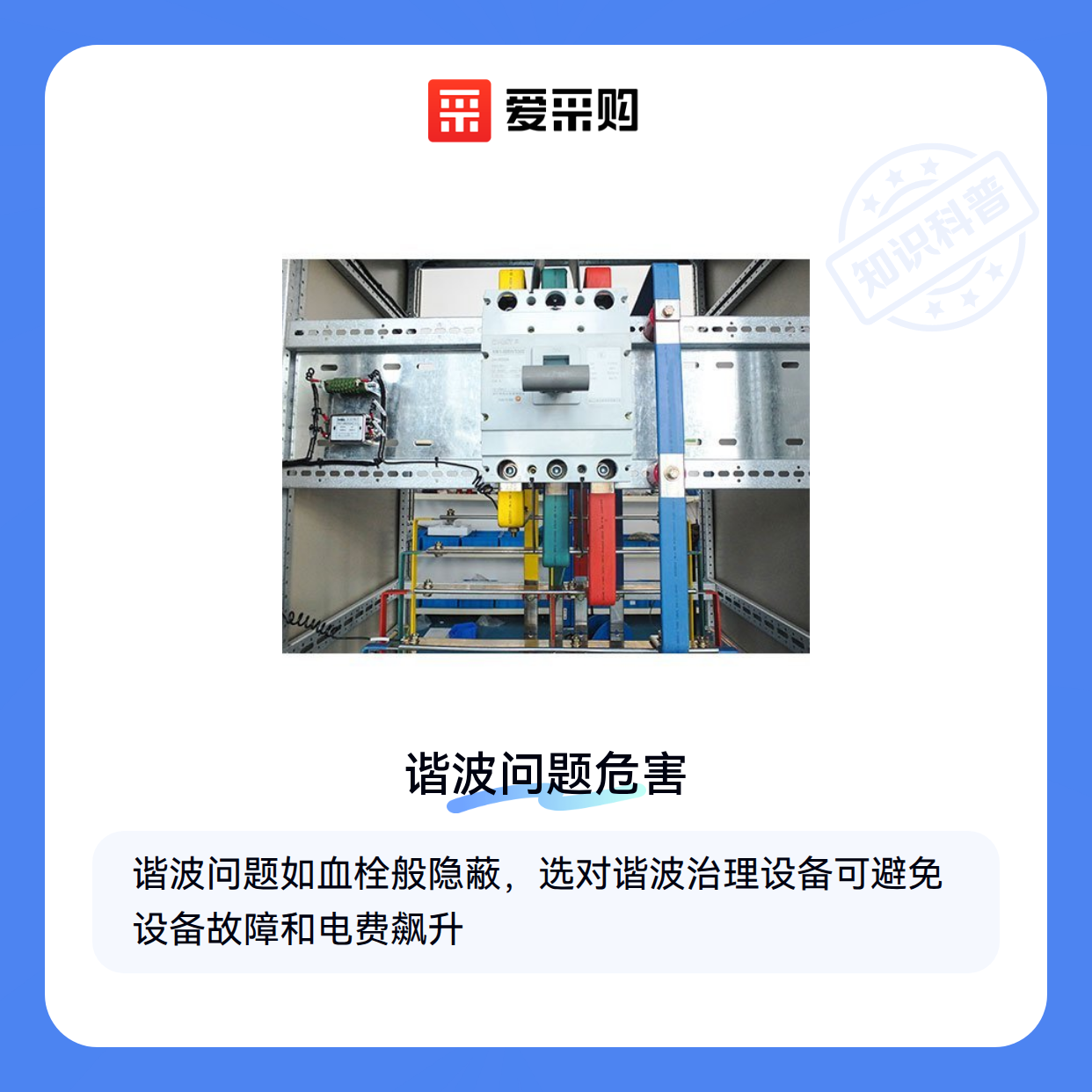

工业用电系统中，谐波问题就像血管里的血栓——平时看不见，但积累到一定程度就会引发设备故障、能耗飙升甚至生产事故。选对谐波治理设备不仅能避免这些风险，还能让电费单上的数字更合理。

一、为什么工业用电系统越来越需要谐波治理？

现代工厂的电力负载早已不是简单的电动机和照明设备，变频器、整流器、伺服系统这些非线性负载就像“电力系统的捣蛋鬼”：

• 产生5次、7次等特征谐波，导致变压器过热、电缆绝缘老化
• 使电表计量误差高达15%，隐性电费成本惊人
• 精密仪器误动作、PLC控制系统死机等“怪现象”频发

特别是使用整流器谐波治理的场合，传统电容补偿柜甚至会因谐波放大而爆炸。这时候就需要能动态跟踪谐波的智能动态滤波补偿方案。

谐波治理不是选择题，而是现代工厂的必答题 ⚠️ 实测数据显示，未治理的谐波会让变压器寿命缩短30%~50%

二、有源滤波和无源滤波，原理差异决定应用场景

有源电力滤波器通过实时检测谐波并生成反向电流抵消，适合焊机、轧机等负载剧烈波动的场景；而无源电力滤波器利用LC谐振原理，成本更低但只能针对特定次谐波（如5次、7次）。

关键区别：有源滤波器像“智能降噪耳机”，无源滤波器更像“固定频率的隔音墙”

三、根据负载特性选择谐波治理方案

遇到这些情况要考虑特殊方案：

• 精密仪器车间：选用带谐波抑制器的局部治理方案，避免系统级改造
• 光伏并网系统：需要配合静止无功发生器解决谐波+电压波动双重问题
• 老旧厂房改造：优先考虑模块化设计的动态电压调节器，避免大规模停电施工

选型黄金法则：先用电能质量分析仪监测1周，记录THDv（电压谐波畸变率）和THDi（电流谐波畸变率）最严重的时段数据

四、治理设备安装后还需要哪些配套？

完整的谐波治理系统就像一支足球队，主力队员和替补都要到位：

1. 监测前锋：谐波分析仪持续监测治理效果，推荐便携式型号方便多点检测
2. 防守后卫：滤波电抗器保护电容器组不被谐波损坏
3. 战术教练：电能质量监测仪建立长期数据档案，为扩容提供依据

配套成本估算：监测设备的投入通常占主设备费用的15%~20%，但能避免90%的误判风险

五、谐波治理设备的日常维护容易被忽视的细节

这些操作能让设备多服役3-5年：

• 每月清洁散热风扇，高温是IGBT模块的头号杀手
• 每季度检查电力电容器的膨胀情况，鼓包超过5mm立即更换
• 年度维护时用电流互感器校准检测精度，避免“假治理”

⚠️ 致命误区：认为装了治理设备就一劳永逸——实际需要随负载变化调整参数

治理方案没有最好只有最合适。预算有限时可以先从有源电力滤波器局部治理入手，逐步扩展到系统级方案；关键是要建立谐波治理的“健康档案”，用数据说话比经验判断更可靠。
