光栅尺选型避坑指南：关键参数与场景需求如何匹配？

选购光栅尺时，你是否被复杂的参数和多样的型号困扰，不确定哪款才能真正匹配你的应用场景？本文将帮你理清关键指标与场景需求的对应关系，避开选型中的常见误区。

一、光栅尺的基础分类与核心差异

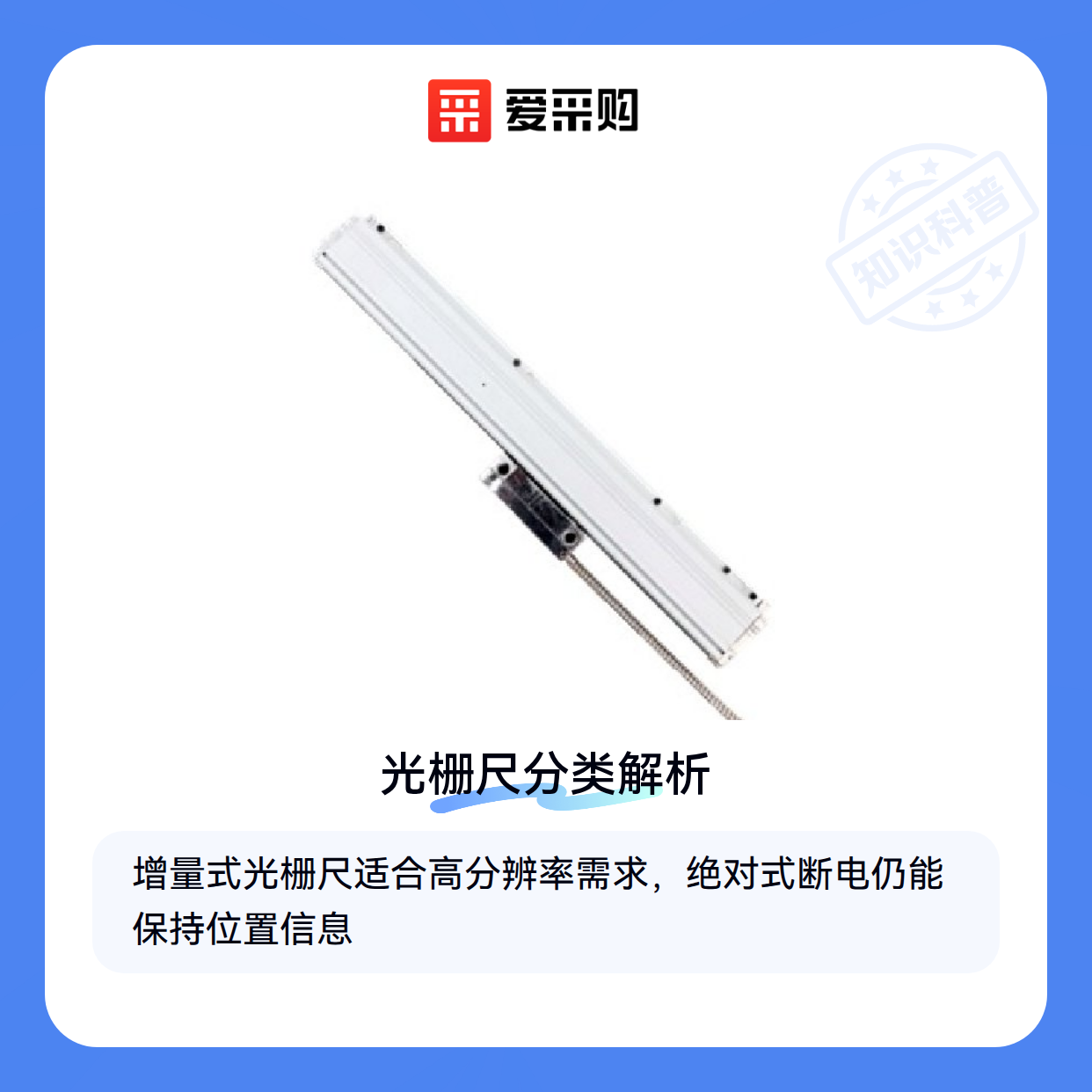

光栅尺按工作原理主要分为增量式和绝对式两种，它们在测量方式和数据输出上存在本质区别。

• 增量式光栅尺通过计算脉冲数确定位移，适合需要高分辨率但无需断电记忆的场景
• 绝对式光栅尺直接输出位置编码，断电后仍能保持位置信息，更适合安全关键型应用

微型增量式光栅尺因其紧凑设计，在空间受限的半导体设备或小型数控机床中表现突出。而开放式结构则更便于在粉尘环境下进行清洁维护。

理解这些基础分类差异，是避免选型时被单一参数误导的第一步。接下来需要关注的是具体参数如何影响实际使用效果。

二、为什么高精度不一定是最优解？

分辨率与精度常被混为一谈，但实际影响不同：

• 分辨率决定最小可识别位移量，影响运动控制平滑度
• 精度反映实际位置与理论值的偏差，直接关联加工质量

在火花机等高温环境中，耐温性和抗干扰能力往往比单纯追求高分辨率更重要。而半导体设备则需要同时兼顾微型化和稳定性。

选择时需平衡参数指标与真实工况，避免为用不到的性能付出额外成本。接下来我们将按具体场景细化选型路径。

三、机床加工与火花机场景下，如何避开光栅尺选型误区？

不同加工场景对光栅尺的核心需求差异显著，选型时需优先匹配工况的物理环境与精度要求。高温、油污或震动环境会直接影响光栅尺的寿命和测量稳定性，而普通车间环境则更关注性价比和安装便捷性。

典型场景的选型分流逻辑：

• 机床加工：优先考虑抗油污设计的封闭式光栅尺或耐高温磁栅尺，避免切削液渗透导致读数误差
• 火花机/电加工设备：需选择抗电磁干扰型号，开放式光栅尺更便于维护但需配合防尘罩
• 高精度测量仪器：分辨率要求更高，但需平衡精度与信号稳定性，避免过度追求参数导致系统兼容性问题

磁栅尺在恶劣工况下展现独特优势，其非接触式测量原理能有效抵抗油污、粉尘和电磁干扰。对于存在冷却液喷溅的加工中心或高温铸造产线，磁栅尺的耐受性通常优于传统光学方案，但需注意其分辨率可能略低于高端高精度光栅尺。

选型时还需预判后续扩展需求：若计划升级自动化系统，绝对式光栅尺的坐标记忆功能比增量式更适配；而频繁更换工装的产线则需关注微型光栅尺的安装灵活性。这些隐性需求往往比显性参数更能决定长期使用体验。

四、为什么光栅尺读数头和电缆的匹配同样关键？

采购光栅尺主设备后，许多用户常忽略信号传输系统的兼容性问题。不同品牌的读数头接口协议可能存在差异，若与现有控制系统不匹配，可能导致信号丢失或测量误差。例如海德汉光栅尺电缆的电气特性与雷尼绍读数头的需求可能不完全兼容，这种隐性成本往往在调试阶段才暴露。

关键配套件的选择逻辑应遵循以下优先级：

• 信号协议匹配：先确认控制系统支持的接口类型（如TTL、SSI或EnDat）
• 机械安装兼容：读数头的安装间距需与光栅尺刻度周期对应
• 环境适应性：油污环境需选择密封性更好的LC系列光栅尺电缆

对于需要定期校准的场景，便携式光栅尺校准仪能显著降低后期维护成本。这类设备通过比对标准位移量与实际读数，可快速定位精度偏差问题，尤其适合多台设备轮检的车间环境。

转向安装环节前，建议用系统兼容性清单二次核验：主设备参数、信号传输方式和环境防护等级是否形成闭环匹配。

五、安装导轨的微小偏差如何影响长期精度？

光栅尺安装导轨的平整度往往被低估——即使主尺精度达标，导轨的局部变形或热膨胀也会导致测量值漂移。意大利GIVI等品牌采用不锈钢基体的导轨结构，在温差较大车间表现更稳定。

日常维护中需特别注意三点：

1. 清洁周期应匹配环境粉尘浓度，用无水乙醇擦拭刻度区时避免纤维残留
2. 防震措施不仅针对设备本体，连接电缆的固定卡扣松动同样会引入干扰
3. 金属钢带光栅尺要定期检查张力，松弛状态会导致回程误差增大

当出现重复定位偏差时，建议优先排查读数头与尺面的平行度，其次才是怀疑光栅尺本身精度问题。多数情况下，重新调整安装导轨的紧固扭矩即可恢复性能。

光栅尺选型本质是系统匹配工程，从核心参数到读数头电缆的每个环节都会影响最终测量效果。建议将主设备预算的20%-30%预留用于兼容性配件和校准工具，这比后期改造的隐性成本更低。
