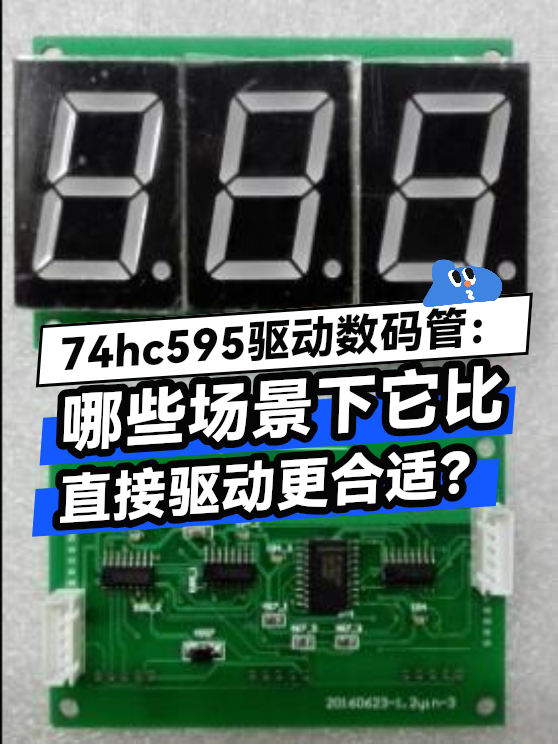

74hc595驱动数码管：哪些场景下它比直接驱动更合适？

当你在设计需要多位数码管显示的电路时，是否纠结过直接驱动和74hc595驱动的选择？本文将帮你判断哪些场景下74hc595驱动数码管更合适。

一、为什么需要74hc595驱动数码管？

74hc595驱动数码管的核心优势在于节省单片机IO口资源。通过串行输入并行输出的方式，它可以用少量引脚控制多位显示，特别适合IO资源紧张的项目。

常见的误解是认为所有数码管显示场景都适合用74hc595驱动。实际上，当显示位数较少或对刷新率要求极高时，直接驱动可能更简单高效。

判断是否选用74hc595驱动的关键，在于先明确你的显示需求：位数、亮度、刷新率以及单片机资源情况。

二、哪些场景更适合74hc595驱动？

以下三种典型场景下，74hc595驱动的优势会特别明显：

• 需要控制4位及以上数码管显示
• 单片机IO口资源紧张
• 需要级联扩展显示位数

相比之下，静态驱动数码管虽然电路简单，但在多位显示时会占用大量IO口资源，这时74hc595的级联优势就体现出来了。

如果你的项目同时需要稳定显示和节约单片机资源，74hc595驱动方案值得优先考虑。

三、如何根据实际需求选择74hc595驱动方案或替代方案？

当需要驱动多位数码管且GPIO引脚资源紧张时，74hc595通过串行转并行的方式能显著节省控制器资源，特别适合Arduino等开发板场景。但若项目对亮度一致性要求较高，需注意其驱动能力受限于输出电流，可能需外接晶体管增强。

以下场景建议优先考虑替代方案：

• 需要按键扫描功能时，TM1637等集成了键盘接口的驱动芯片更高效
• 驱动超高亮度4位数码管时，MAX7219的恒流特性可避免亮度不均问题
• 空间受限的嵌入式设备中，TM1651这类贴片封装驱动IC更具优势

选择4位数码管时，共阴/共阳类型必须与驱动方案匹配：

• 74hc595通常搭配共阴数码管，需确认段码电流是否达标
• 若选用0.56英寸以上大尺寸数码管，建议实测驱动芯片温升情况
• 动态扫描方案中，位数越多对刷新率要求越高

最终选型需平衡引脚资源、亮度需求和扩展性。若后续可能增加显示位数，建议预留74hc595级联接口；而对已确定位数的小型设备，集成驱动方案可能更省空间。

四、为什么74hc595驱动数码管需要额外配套设备？

使用74hc595驱动数码管时，主设备只是基础。实际应用中，焊接质量、信号稳定性和长期维护都会影响最终效果。例如，劣质焊点可能导致信号传输不稳定，而缺乏适当的清洁工具会缩短烙铁头寿命。

关键配套设备包括：

• 焊接工具：如烙铁头清洁球，用于去除氧化层，保持焊接质量
• 吸锡器：修复焊接错误时必备，尤其是处理多引脚数码管
• 防静电设备：避免静电损坏敏感元件
• 测试仪器：如万用表，用于验证电路连接

烙铁头清洁球的选择直接影响焊接效率。金属材质的清洁球能有效去除氧化层，而带底座的清洁器更方便操作。定期清洁可以延长烙铁头使用寿命，减少焊接不良的问题。

五、74hc595驱动数码管容易被忽视的使用细节

安装和调试阶段有几个常见误区：

• 忽略引脚排列顺序，导致显示错误
• 未检查电源稳定性，造成显示闪烁
• 焊接后未清洁残留焊锡，可能引发短路

维护时，吸锡器是必备工具。手动吸锡器适合偶尔使用，而电动吸锡器效率更高，适合频繁修改电路的情况。处理多引脚数码管时，强吸力的吸锡器能更彻底地清除焊锡。

长期使用时，建议定期检查连接点和电源稳定性。数码管排针和杜邦线如果接触不良，会导致显示异常。使用防静电手环可以避免静电损伤敏感元件。

选择74hc595驱动数码管方案时，先评估应用场景对引脚数量和信号稳定性的要求，再考虑配套工具和维护成本。焊接质量和长期可靠性往往取决于细节处理，而非主设备本身。
