半导体终端超纯水制备，超滤膜如何突破粒径极限

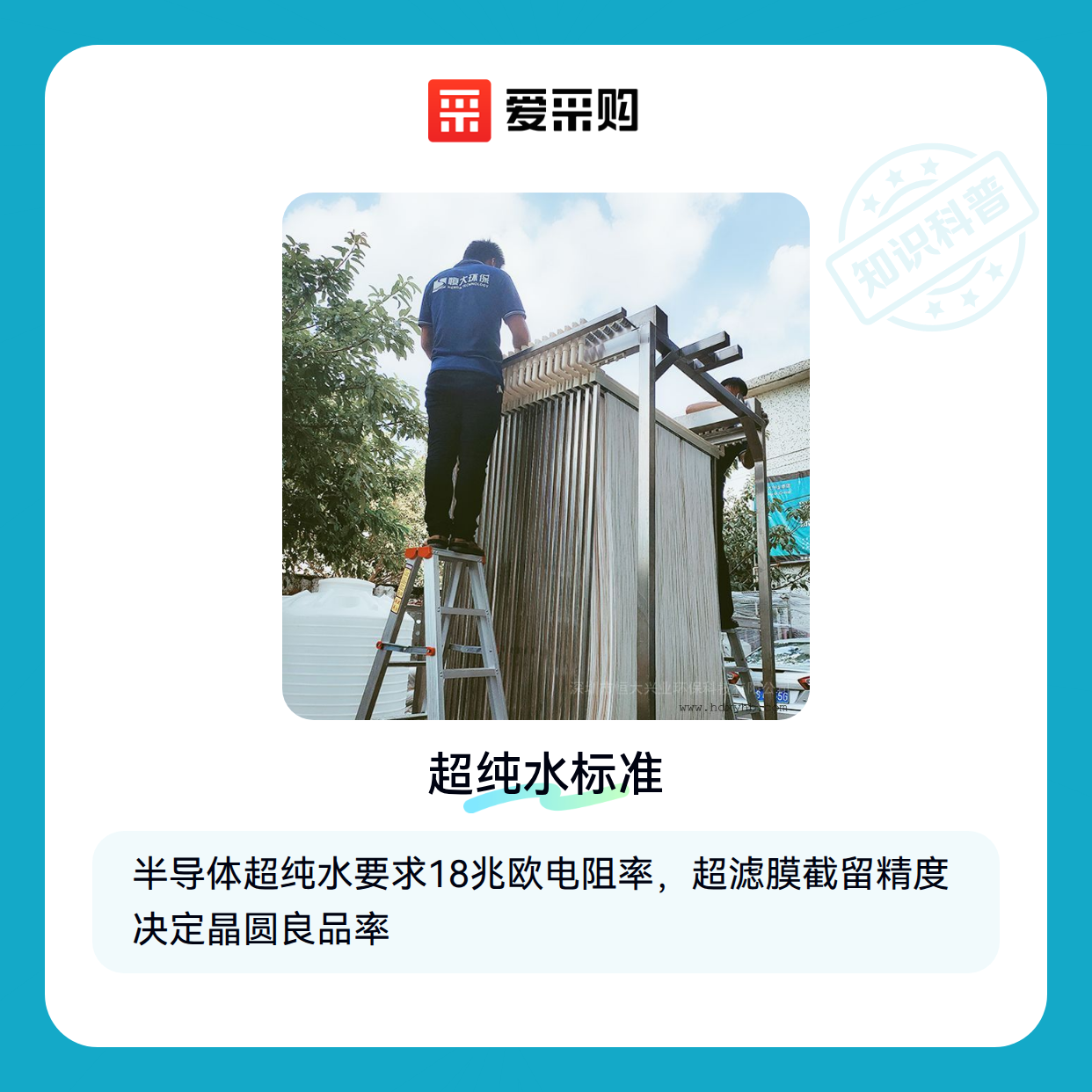

半导体制造对超纯水的要求近乎苛刻——18兆欧以上的电阻率、小于5微米/升的TOC含量、零颗粒物污染。这种水质标准下，超滤膜的截留精度和化学稳定性直接决定了晶圆良品率。

一、当水质决定芯片良率：半导体超纯水的三大膜技术门槛

与普通工业用管式超滤膜相比，半导体级超滤膜需要突破三个技术瓶颈：

• 绝对截留率：对20纳米以上颗粒的截留率需≥99.99%，普通工业膜仅需≥90%
• 材料惰性：PVDF材质需耐受氢氟酸等强腐蚀性清洗剂，常规平板超滤膜的聚砜材质会溶胀
• 零溶出物：膜材料本身不能释放任何有机物或金属离子

这类需求下，采用自交联工艺的PVDF中空纤维膜成为主流选择，其网状结构能同时满足孔径均一性和化学稳定性。

二、为什么0.1微米的孔径差距能让芯片良率波动5%

半导体工艺中，中空纤维超滤膜的孔径分布曲线比标称精度更重要：

• 陡峭的截留边界：优质膜的截留率从90%升至99%对应的粒径区间应小于5纳米
• 双向抗污染设计：既防原水侧胶体堵塞，又防产水侧纳米颗粒沉积
• 低压力敏感度：工作压力波动0.1MPa时，通量变化应控制在5%以内

这也是为什么半导体厂更倾向选择卷式超滤膜而非传统帘式膜——前者流道设计能更好控制浓差极化现象。

三、在超滤膜与膜生物反应器之间：半导体水处理的4种方案取舍

根据产线规模和进水水质，实际方案选择存在明显差异：

1. 小型研发线
   采用浸没式超滤膜+反渗透膜二级处理，设备占地小但换膜频率高

2. 量产8英寸线
   膜生物反应器预处理+超滤组合，适合有机物含量高的回收水处理

3. 12英寸先进制程
   必须用三级处理：微滤膜→超滤→电去离子，每级膜都需配备完整性检测

4. 再生水回用系统
   纳滤膜与超滤联用，可选择性截留二价离子同时保留一价离子

四、买完超滤膜才发现：这些配套设备才是长期成本黑洞

半导体厂的超滤系统运维成本往往超过膜组件本身：

• 完整性测试仪：每月需用膜通量测试仪检测单支膜元件渗漏情况
• 专用膜架：316L不锈钢或FRP玻璃钢膜壳才能避免金属离子污染
• 在线清洗系统：比普通工业系统多一道超纯水反冲洗流程

最容易被忽视的是膜组件的安装方式——半导体厂必须采用全封闭式连接，避免空气中颗粒物污染。

五、同样的超滤膜，为什么有人用3年有人用1年就更换

半导体环境下超滤膜的寿命差异主要取决于三个操作细节：

• 清洗剂选择：必须使用半导体级膜清洗剂，普通工业清洗剂会引入钠钾污染
• 停机保护：超过48小时停用需注入1%柠檬酸溶液，防止微生物滋生
• 压差控制：跨膜压差超过0.15MPa立即化学清洗，不可强行延长运行周期

特别要注意的是，PVDF材质虽然耐酸碱，但频繁使用pH>10的碱洗会加速膜丝脆化。

半导体超滤膜的选型本质是精度与成本的平衡——既要满足当前制程节点的水质要求，又要预留未来工艺升级空间。对于12英寸及以上产线，建议优先考虑PVDF中空纤维膜的耐腐蚀性和超滤膜的截留稳定性组合方案。
