双向二极管选型避坑指南：关键参数差异如何影响你的电路？

面对电路保护需求时，双向二极管的选择往往让工程师陷入参数迷阵——看似功能相似的产品，在实际应用中可能因关键指标差异导致保护失效或系统不稳定。本文将帮你理清选型逻辑，避开常见误区。

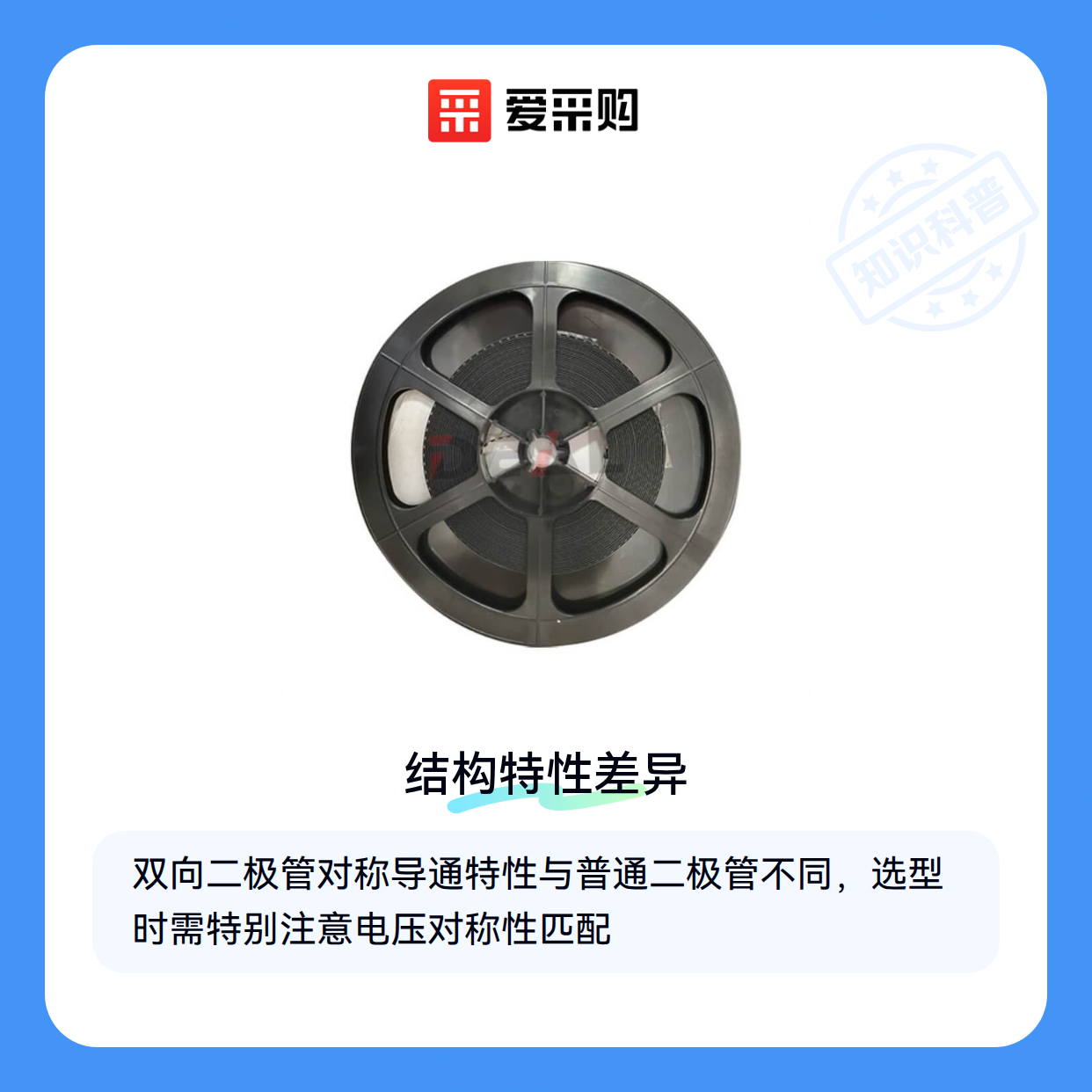

一、为什么普通二极管的经验不适用于双向型号？

双向二极管的核心价值在于对称导通特性：当两端电压超过阈值时，它能同时实现正向和反向的瞬态电压抑制。这与单向二极管仅保护单一极性的工作模式存在本质区别。

典型结构上，双向二极管实质是两个反向串联的齐纳二极管。这种设计带来两个关键特性：

• 电压触发具有对称性，正负方向的击穿电压(VBR)需严格匹配
• 响应速度比普通二极管更快，适合应对突波干扰

理解这种结构差异是选型的第一步——若按普通二极管的标准选择双向型号，可能因忽略电压对称性导致保护失效。

二、哪些参数差异最容易被低估？

选型时需特别关注三个参数的匹配度：

• 击穿电压容差：同标称值的双向二极管，实际VBR波动范围可能差异明显
• 脉冲电流承受能力：直接影响抗雷击/浪涌的可靠性
• 温度系数：高温环境下参数漂移可能改变保护阈值

以常见的12V双向稳压二极管为例，不同型号在相同测试条件下的实际稳压值可能相差显著。这种差异在精密电路中可能引发连锁反应。

参数表上的理想值只能作为初筛依据，实际选型需要结合工作环境评估参数波动范围对系统的影响。

三、防雷、稳压还是开关？不同场景下的双向二极管选型逻辑

双向二极管的核心参数差异在实际应用中会带来显著不同的效果，选型时需要根据具体场景需求进行针对性匹配。以下是三种典型应用场景的选型要点：

• 防雷保护：优先考虑击穿电压(VBR)和脉冲放电电流(IPP)较高的型号，确保能承受瞬间高压冲击。这类场景常与陶瓷气体放电管或浪涌保护器配合使用。
• 电压钳位：需要选择响应时间快、电压对称性好的双向稳压二极管，其VBR值应与电路工作电压匹配。
• 开关控制：侧重关注导通电阻和热稳定性，避免频繁切换导致过热失效。

防雷场景中常见的误区是仅看中高IPP值而忽略配套设备的兼容性。例如在铁路信号系统等严苛环境，需要选择能承受持续震荡电压的型号，并与专用浪涌保护器形成多级防护。此时双向TVS二极管的响应速度与气体放电管的能量泄放能力形成互补。

对于需要精密稳压的电路，双向触发二极管的电压对称性比普通型号更重要。这类应用通常要求正反向击穿电压偏差不超过5%，且温度系数要稳定。若用于高频电路，还需特别关注极间电容参数，避免影响信号完整性。

实际选型时建议先明确主次需求：防雷场景以抗冲击能力为第一优先级，稳压电路侧重电压精度，而开关应用则要平衡响应速度和散热性能。配套的散热片或测试设备也需要根据这些核心参数来匹配。

四、散热与测试配套如何影响双向二极管的长期稳定性？

选型完成后，散热与测试环节的配套设备兼容性往往被忽视，但实际应用中因散热不足或测试方法不当导致的失效案例并不少见。双向二极管在过压保护等场景下可能承受瞬时大电流，配套散热片的接触面积和材质导热系数需与器件功耗匹配，否则长期运行可能因热积累加速老化。

对于频繁承受瞬态电压冲击的应用，建议配备TVS瞬态抑制测试仪定期检测双向二极管的响应特性，早期发现参数漂移可避免突发性失效。

测试环节需注意：

• 示波器探头接地线应尽量短，避免引入额外干扰
• 万用表测量反向击穿电压时需串联限流电阻
• 高温环境下测试需考虑散热片温度对读数的影响

清洁维护同样关键。焊接残留或灰尘堆积可能改变双向二极管的绝缘特性，选用挥发性强且无腐蚀性的电路板清洁剂，能在维护时避免二次损伤。这类清洁剂对继电器等周边元件的兼容性也应纳入考量。

五、为什么同样的双向二极管焊接后性能差异明显？

焊接工艺对双向二极管的对称性参数影响常被低估。使用恒温焊台时，建议将温度控制在器件规格书推荐范围的中间值，过高温度可能导致内部金丝焊接点形变，破坏电压对称性。

助焊剂的选择直接影响焊点质量：水性环保助焊剂残留少，适合高频电路；免洗型则更适用于自动化产线，但需确认其活性成分不会腐蚀双向二极管的电极材料。

PCB布局要点：

• 对称布线减少寄生参数差异
• 避免长走线平行布置在高压线路旁
• 接地铜箔应均匀分布在器件两侧

安装时使用防静电手套和镊子操作，特别注意双向二极管的正反标记方向。误接不仅丧失双向保护功能，还可能因电流单向集中导致局部过热。完成焊接后建议用热缩管包裹引脚，既绝缘又可缓解机械应力。

从参数对比到场景适配，再到配套与焊接细节，双向二极管选型实质是系统级的电路保护方案设计。核心在于理解参数差异如何转化为实际应用中的稳定性差异，并通过散热、测试、焊接等环节形成闭环控制。最终目标不仅是当下功能实现，更是长期运行中的可靠保护。
