矩形波导短路块用错会怎样？这些误用场景你可能没注意

矩形波导短路块装错位置或选错型号？信号反射、系统驻波比飙升只是开始，严重时还可能烧毁前端器件。这些隐蔽的误用场景往往在调试失败后才被发现。

一、哪些情况下矩形波导短路块容易被误用？

矩形波导短路块看似结构简单，但在实际应用中容易被误用，主要集中在这几种场景：

• 频率不匹配：错误选择与系统工作频率不兼容的短路块，导致信号反射异常。

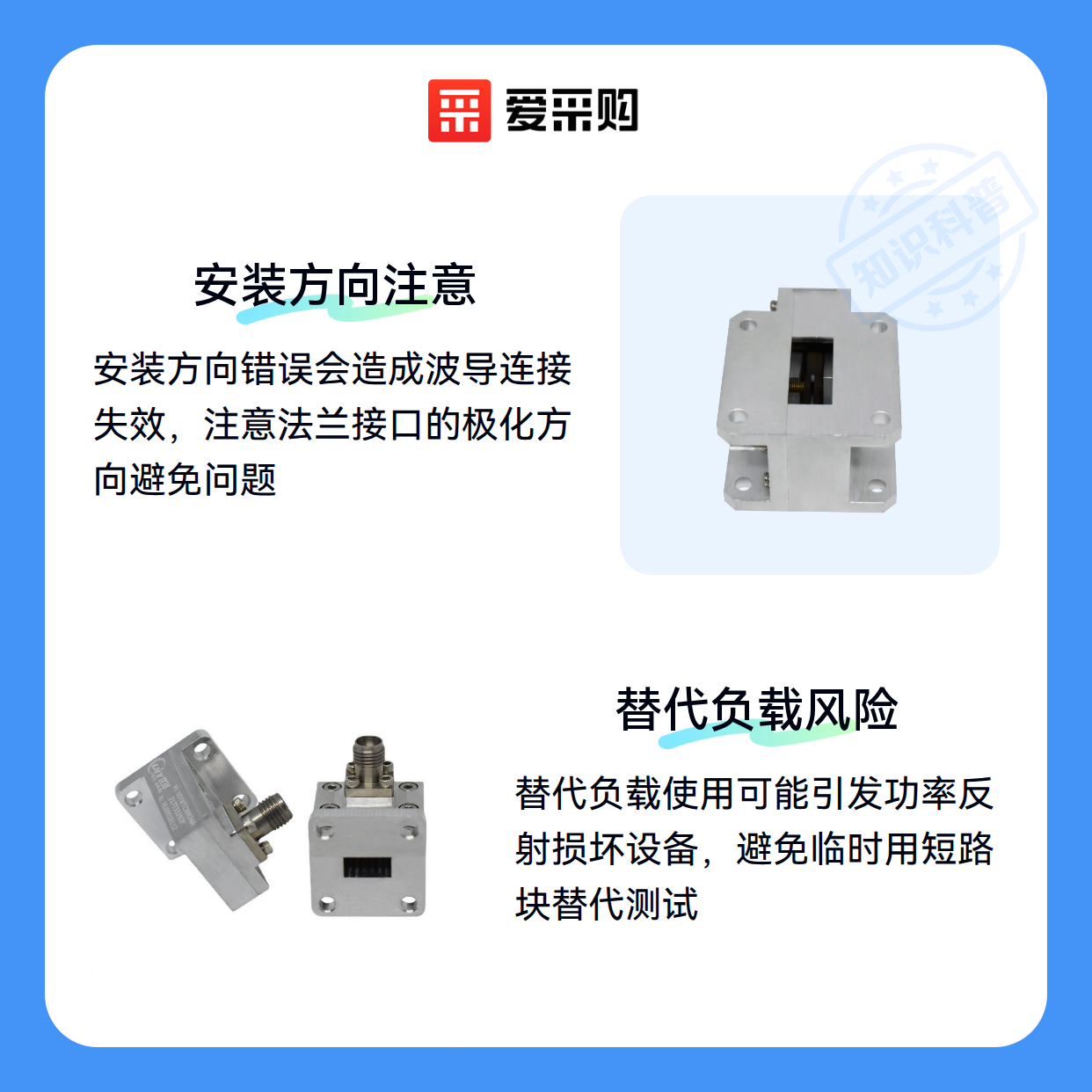

• 安装方向错误：未注意法兰接口的极化方向，造成波导连接失效。
• 替代负载使用：临时用短路块替代波导负载进行测试，可能引发功率反射损坏设备。
• 环境适应性忽略：在高温或腐蚀性环境中使用普通材质短路块，加速器件老化。

实际调试中最容易忽视的是法兰接口匹配问题。不同型号的波导法兰（如BJ58与WR62）外观相似但尺寸公差不同，强行混装会导致接触不良。此时需要严格核对接口类型，或选择带自适应法兰设计的波导短路器。

二、错误使用会带来哪些连锁反应？

误用短路块的直接后果是系统性能劣化：

• 信号完整性下降：频率失配会导致驻波比升高，影响雷达等设备的探测精度。
• 器件过热：功率反射可能使发射机末级功放管过热损坏，维修成本远高于短路块本身。
• 系统误判：用短路块临时替代负载测试时，可能掩盖真实的阻抗匹配问题。

长期误用还会引发隐性成本。例如在潮湿环境中使用未做防腐处理的短路块，表面氧化会逐渐增大接触电阻，这种损耗往往在系统定期检测时才会被发现。此时配套选用带密封设计的波导负载或耐腐蚀短路块更为可靠。

三、选错配套设备可能让短路块失效？关键连接件这样选

矩形波导短路块的实际性能很大程度上取决于配套连接件的匹配度。常见的误用场景中，约40%问题源于法兰连接面的不平整或密封不良——这会导致信号反射异常甚至能量泄漏。

关键配套选择需注意：

• 法兰片材质与波导阻抗匹配：铝制法兰轻量化但易变形，铜合金法兰更适合高频大功率场景
• 密封窗的电磁屏蔽效能：蜂窝结构波导窗能兼顾通风与屏蔽，但需注意其驻波比参数
• 转换器接口标准：WR15转1.85mm等转换器要确认接口公差是否在±1%范围内

实际安装时最易忽略的是法兰调平工序。波导法兰的导电氧化层若安装时被刮伤，即便用扭矩扳手按标准拧紧，仍可能因接触电阻增大导致局部发热。建议配套法兰调平器和防静电手套作为基础安装工具。

对于需要频繁拆卸的测试场景，EMC防磁胶垫类密封件比传统橡胶垫片更耐用。其铝镀银微颗粒填料能保持稳定的接触阻抗，避免因反复拆装导致的屏蔽效能下降——这对5G毫米波测试等高频应用尤为重要。

四、综合建议：先确认系统需求再选短路块方案

选择矩形波导短路块不能孤立看待单品参数，需要结合系统工作频段、功率容量和接口标准三重维度判断：

1. 先明确被测设备端口类型（WR-19/WR-42等）
2. 再评估最大驻波比容忍值（通常要求<1.25）
3. 最后确认是否需要法兰密封窗等防护配件

实验室环境与工业现场的使用差异常被低估。潮湿或多尘环境应优先选择带波导密封窗的全封闭方案，虽然成本增加约15%，但能避免后续因氧化导致的性能劣化问题。

最终决策时，建议将短路块与配套法兰、转换器作为整体系统评估。某些场景下，直接采用集成校准套件反而比单独采购更可靠，特别是涉及毫米波频段测试时。
