12脉动换流器在谐波敏感的高压场景下无法被6脉动方案替代，尤其在电网质量要求严格的场合。
一、谐波干扰大的场景，为什么必须选12脉动换流器？

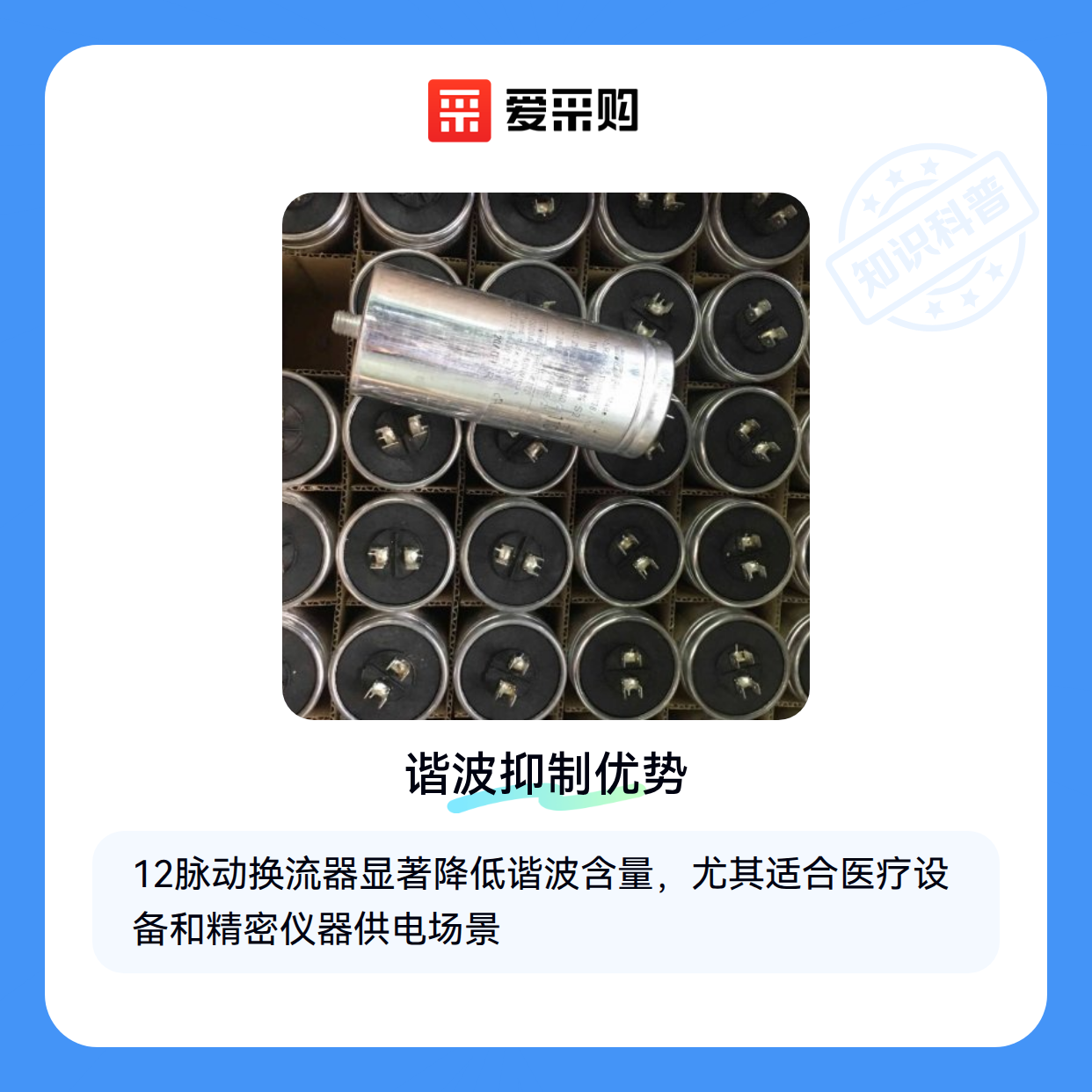

12脉动换流器通过增加整流桥数量，将输入电流波形分割成更多段，从而显著降低谐波含量。与
在医疗设备供电、精密仪器实验室等对电能质量要求严格的场景，谐波干扰可能导致设备误动作或测量误差，此时6脉动换流器即使加装
12脉动换流器与6脉动换流器，何时不能互相替代？
21小时前实际应用中，谐波敏感度常被低估。例如在老旧电网或分布式能源接入点，背景谐波本就较高，若使用6脉动换流器，叠加后的总谐波畸变率可能超出国标限值。而12脉动方案能从根本上减少谐波发射，降低后续滤波设备投入成本。
判断是否必须采用12脉动换流器时，需重点关注：
- 负载类型：是否含敏感电子设备
- 电网环境：现有谐波水平及阻抗特性
- 长期规划：未来是否可能接入更严格合规要求
二、多大功率以上，6脉动换流器就难以胜任？
12脉动结构的电流纹波更小，器件热应力分布更均匀，使其在高压大功率场景具有天然优势。当直流侧电压超过一定阈值时，6脉动换流器的单个桥臂需承受全部电压应力，而12脉动方案通过串联均压可大幅降低器件耐压要求。
对于柔性直流输电、大型储能系统等兆瓦级应用，12脉动换流器不仅能满足功率传输需求，其更平滑的直流输出还可减少平波电抗器体积。实际工程中，当系统容量达到6脉动换流器单台上限时，并联多台6脉动设备反而会增加控制复杂度，此时直接选用
功率选型的关键分水岭通常出现在：
- 直流电压等级：超过中压范围时
- 连续运行要求：需要长期满载工况时
- 扩容空间：未来是否有增容计划
三、为什么电网环境可能限制12脉动换流器的使用？
12脉动换流器对电网环境有特殊要求，主要体现在变压器接线方式和控制系统兼容性上。
- 变压器需采用星形-星形或星形-三角形双重接线，普通6脉动换流器的单绕组变压器无法直接适配
- 控制系统需支持多组晶闸管的同步触发，普通触发板可能无法满足相位精度要求
实际改造中常被忽略的是交流滤波器配置差异。12脉动结构虽然本身谐波更少，但仍需配套特定参数的交流滤波器，其容量和调谐频率与6脉动系统存在明显区别。若直接沿用原有滤波器，可能反而导致谐振风险。
当现有电网存在以下特征时，改用12脉动换流器需特别评估兼容性：
- 变电站空间紧张，无法新增
换流变压器 组 - 原有保护系统基于6脉动谐波特性设计
- 分布式电源接入点已按特定谐波阻抗优化
四、如何三步判断是否必须选择12脉动方案？
决策起点应明确核心需求是否触及6脉动换流器的能力边界：
- 谐波敏感场景：医疗设备供电、精密仪器车间等对THD要求严苛的场合
- 功率等级需求：当单台6脉动换流器需超限运行时，12脉动分组运行更可靠
- 未来扩容计划：预留变压器绕组余量比后期改造更经济
第二步评估现有基础设施的适配成本，重点关注：
- 变压器改造成本与新增空间是否可接受
- 控制系统升级能否兼容现有SCADA系统
- 滤波器组是否需要重新设计安装位置
最终决策需综合长期运维因素：
- 12脉动系统虽然初期投入高，但在谐波治理费用、电能质量罚款等方面可能更具优势
- 对于需要频繁调节功率的场合，12脉动的分段控制灵活性更突出
