屋顶水泥路面修补材料选错，后期维护成本翻倍

屋顶水泥路面修补材料的选择直接影响后期维护成本，选错不仅增加返工频率，还可能因材料性能不足导致整体结构受损。专业采购需要关注材料与屋顶特殊环境的适配性，而非只看价格或施工速度。

一、为什么屋顶水泥路面修补材料容易选错？

屋顶环境对修补材料的要求比普通路面更苛刻，但多数采购者容易陷入三个误区：

• 忽视温差影响：屋顶昼夜温差大，普通修补料易因热胀冷缩二次开裂
• 低估防水需求：水平面长期积水会渗透至基层，需要材料兼具修补与密封功能
• 过度追求速凝：2小时通车的高强度料可能因固化过快产生内应力

适合屋顶场景的自流平修补材料通常需要平衡流动性与抗裂性，比如添加微膨胀组分补偿收缩。这类高强水泥修补料的密度控制在1.8-2.4kg/m³之间，既能填充细微裂缝又不增加屋顶荷载。

二、水泥路面修补材料的性能指标与实际效果差异

实验室参数与实际使用效果往往存在偏差，关键要看三个维度的匹配度：

• 粘结强度：屋顶修补需＞3MPa的粘结力，但测试多用标准混凝土基材，实际旧路面清洁度会降低20%-30%效果
• 抗压强度：40MPa足以满足小车通行，但屋顶需额外考核抗折强度（建议＞8MPa）
• 耐久性：冻融循环测试达50次以上的材料，在温差大地区寿命能延长3-5年

特别注意标称"快速修补水泥料"的产品，其早期强度增长曲线是否平缓。突然的强度跃升往往伴随脆性增加，不适合有轻微震动的屋顶环境。

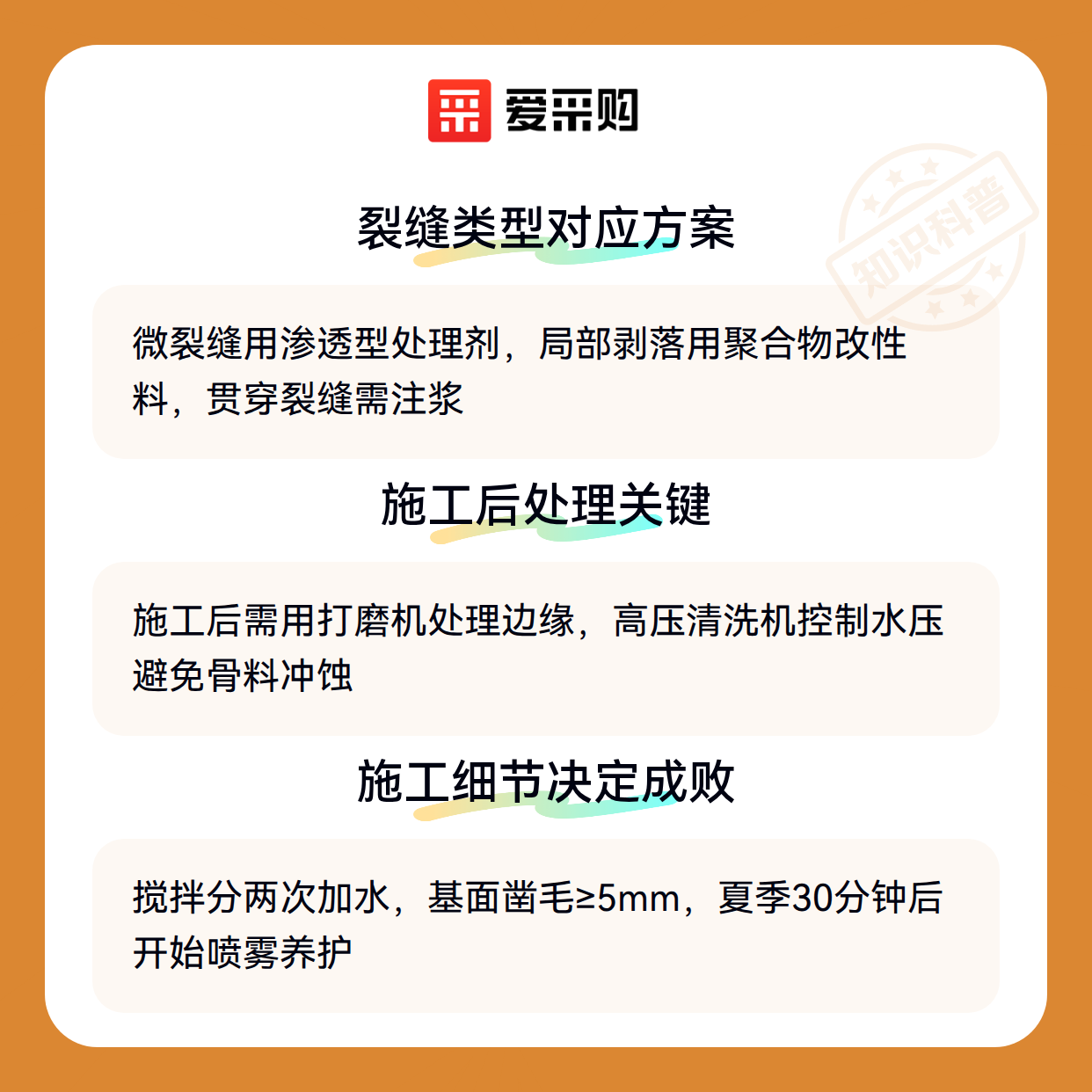

三、根据裂缝类型选择修补材料，避免过度或不足

不同损伤类型需要针对性解决方案：

• 网状微裂缝（＜1mm）：选用渗透型水泥路面起砂处理剂，通过毛细作用修复基层，单价低但需多次涂刷
• 局部剥落（1-5cm深）：采用聚合物改性修补料，加入石英砂增强耐磨性
• 贯穿裂缝：必须先用水泥路面裂缝修补剂注浆填充，再表面整平

对于屋顶常见的伸缩缝周边损坏，建议选择弹性模量适中的材料，既能跟随基材微小位移又不丧失支撑力。厚度超过3cm的修补层应分两次施工，间隔时间控制在初凝后终凝前。

四、修补后的路面处理，这些工具不能少

完成材料施工只是第一步，后续处理决定最终平整度：

• 打磨找平：路面打磨机的金刚石磨盘能处理修补料边缘凸起，350型设备即可满足屋顶作业
• 切缝复位：沿原伸缩缝位置切割，深度应为修补层厚度的1/3
• 压力清洗：使用高压清洗机去除表面浮浆时，水压建议控制在8MPa以内，避免冲蚀骨料

屋顶作业要特别注意设备重量分布，手推式打磨机比坐骑式更适合防水层保护。清洗后需检查排水坡度，局部低洼处可用修补料二次找平。

五、修补材料施工中的常见错误与正确做法

施工细节决定材料性能发挥，这些经验值得收藏：

• 搅拌控制：使用混凝土搅拌机时，先加80%水搅拌2分钟，再缓慢补足剩余水量
• 界面处理：旧基面凿毛深度应≥5mm，喷涂界面剂后需表干至不粘手再浇筑
• 养护时机：夏季施工后30分钟开始喷雾养护，冬季需覆盖保温膜延迟脱水

特别注意修补料与原路面的颜色差异，灰色系材料可通过矿物颜料调色。对于交通量小的屋顶路面，可在终凝前撒布金刚砂增加防滑性。

屋顶修补的核心是匹配材料性能与环境需求，水泥路面修补材料的抗渗、抗裂指标应优先于早期强度。配套的路面打磨机和高压清洗机投入虽小，却能显著延长修补层寿命。当损伤面积超过30%时，建议直接重铺而非局部修补。
