IQ混频器选购时，哪些关键因素常被忽略？

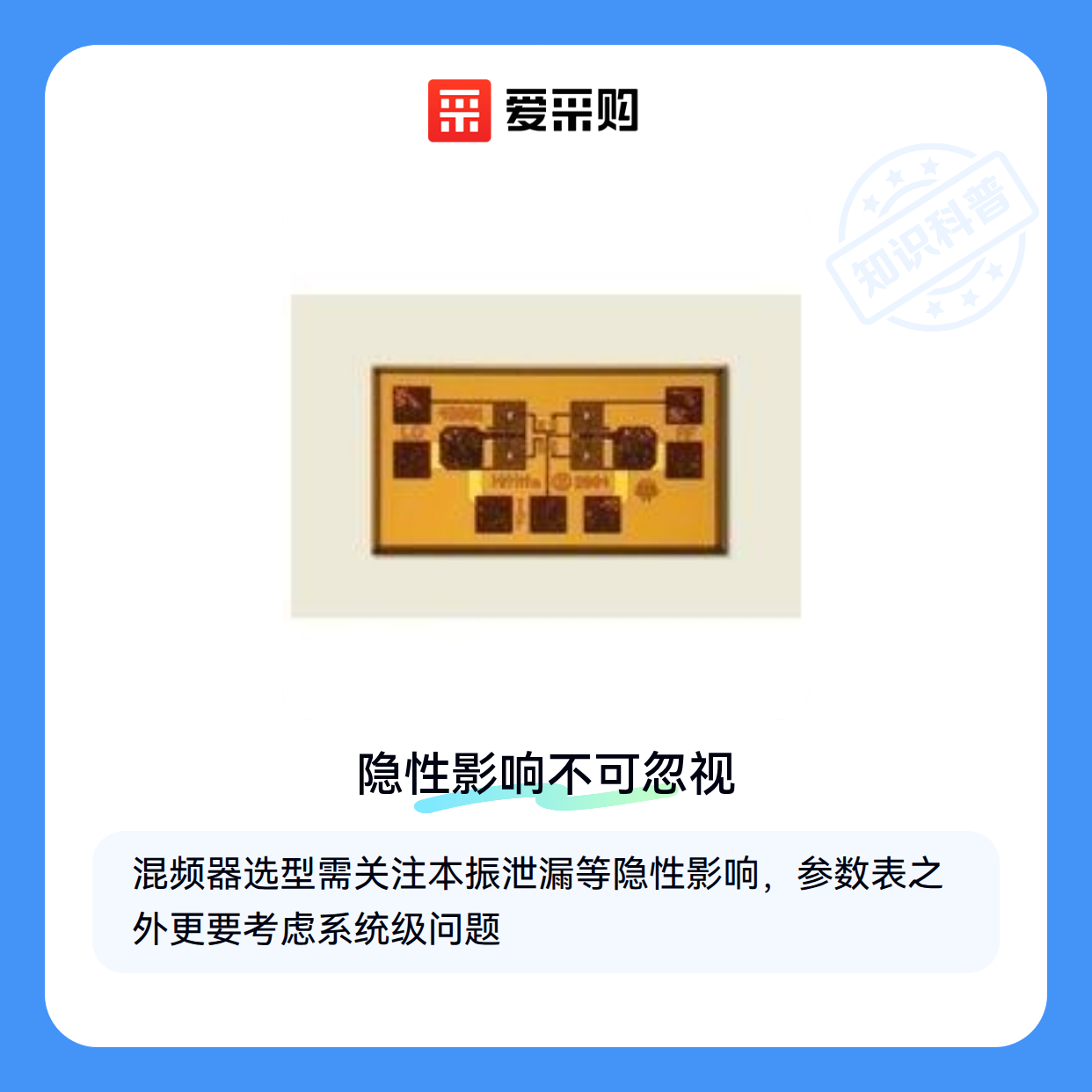

在通信和射频系统中，混频器的性能往往决定了整个链路的信号质量。但很多工程师在选型时过于关注参数表格，反而忽略了实际应用中的关键细节——比如本振泄漏对系统灵敏度的隐性影响，或是封装热阻在长期运行中的累积效应。

一、IQ混频器在现代通信系统中的核心作用

当信号需要从基带搬移到射频频段（或反之）时，QFN封装混频器和LFCSP混频器通过乘法运算实现频谱搬移。但真正影响系统性能的往往是这些非理想特性：

• 正交不平衡度：I/Q两路幅度或相位偏差会导致镜像干扰
• 本振泄漏：直接耦合到输出端会降低动态范围
• 端口隔离度：LO-IF隔离不足会引入调制失真

👉 参数表之外，混频器更像是系统级问题的放大器

二、为什么IQ混频器的性能参数不是唯一考量？

某款标称转换损耗7dB的射频混频器，在23GHz频段实测时发现本振泄漏比规格书高15dB——这是因为厂商测试条件与用户实际应用存在差异：

• 封装寄生参数：QFN封装在毫米波频段的接地电感会恶化性能
• 供电纹波：超过5%的电压波动可能使噪声系数恶化2dB
• 温度漂移：-40℃时转换损耗可能比室温增加20%

👉 选型时要预留20%的性能余量应对现实环境

三、根据应用场景选择最合适的IQ混频器

遇到这些典型场景时，可以这样匹配混频器类型：

• 毫米波雷达前端：选择微波混频器，关注24GHz以上频段的端口驻波比
• 软件无线电中频处理：采用模拟混频器，重点考察1dB压缩点动态范围
• 卫星通信上变频：需要LO驱动功率>13dBm的双平衡结构

👉 场景决定核心指标优先级排序

四、IQ混频器系统集成需要哪些配套设备？

买完混频器后，这些配套设备会直接影响系统性能：

• 信号观测：用示波器捕捉时域波形异常，建议选择>1GHz带宽型号
• 频谱验证：频谱分析仪能识别混频产物中的杂散分量
• 连接器件：选择相位稳定性好的同轴电缆，避免引入额外损耗

👉 系统级性能=混频器性能×配套设备匹配度

五、如何避免IQ混频器在实际使用中的常见问题？

这些实操经验能减少80%的现场故障：

• 焊接温度：QFN封装建议回流焊峰值温度≤260℃
• LO驱动电平：超过规格书最大值会导致端口损坏
• 静电防护：未使用的RF端口需接50Ω衰减器

👉 混频器失效往往源于最基础的工程细节

选择混频器时，先明确系统对功率放大器的驱动需求和环境耐受度，再结合信号链中的实际瓶颈点做权衡。记住：最好的混频器是能让整个系统稳定工作的那个，而不是参数表最漂亮的那个。
