防水还是修补？不同工程场景下的聚合物水泥选择逻辑

当混凝土结构出现裂缝或需要防水处理时，普通水泥往往力不从心。这时候需要的是既能保持水泥强度、又能像高分子材料一样柔韧的解决方案——聚合物水泥正是为此而生。

一、为什么普通水泥解决不了的问题需要聚合物改性？

传统水泥的脆性和收缩性在特殊场景中会暴露明显短板：

• 温差大的地区容易因热胀冷缩开裂
• 动荷载区域（如桥梁、厂房地面）需要承受反复形变
• 防水工程要求材料既能抵抗水压又要适应基面微裂缝

聚合物抹灰石膏和地聚合物水泥通过掺入高分子聚合物（通常为丙烯酸酯或丁苯乳液），在水泥水化过程中形成三维网络结构。这种改性使材料获得双重特性：无机相的强度和有机相的弹性。

关键突破：抗压强度保持水泥本色，抗折强度却能提升3-5倍，这才是解决工程痛点的核心。

二、粘结力与柔韧性的平衡点在哪里？

选材时最容易陷入的误区是盲目追求单一指标：

• 只看抗压强度：可能选到刚性过强、缺乏裂缝追随性的材料
• 过度追求弹性：又可能牺牲结构加固所需的粘结力

实际工程中需要关注的黄金组合是：

1. 粘结强度：≥1.5MPa才能确保与旧混凝土的协同受力
2. 变形能力：压折比≤3的材料更适合温差大或振动环境
3. 耐候窗口：-15℃~60℃性能稳定的高强聚合物水泥适用地域更广
4. 施工友好性：弹性聚合物水泥的可操作时间最好在40-90分钟之间

⚠️ 特别注意：实验室标准养护数据与现场施工存在差距，建议要求供应商提供同条件养护的测试报告。

三、地下室防水和楼板修补能用同一种材料吗？

不同工程场景需要匹配不同特性的子品类：

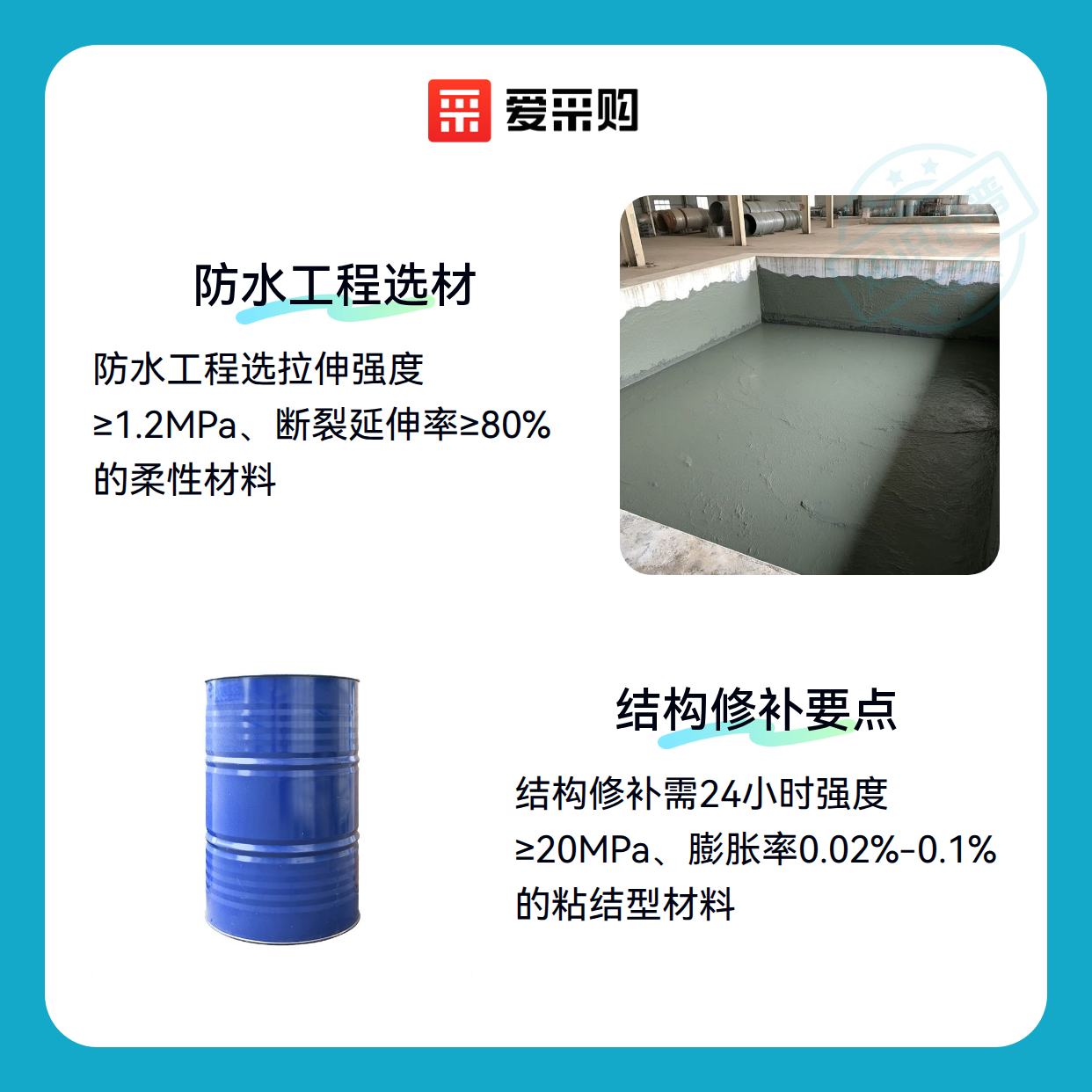

防水工程首选

• 防水聚合物水泥需要形成连续防水膜，重点看：
  • 拉伸强度（≥1.2MPa）
  • 断裂延伸率（≥80%）
  • 与潮湿基面的粘结力
• 配套建议：阴阳角处建议配合水泥基渗透结晶防水涂料使用

结构修补优选

• 修补用聚合物水泥更关注：
  • 早期强度（24小时强度≥20MPa）
  • 微膨胀特性（膨胀率0.02%-0.1%）
  • 新旧界面粘结力
• 特殊场景：瓷砖空鼓修复可用瓷砖粘结聚合物水泥

决策逻辑：防水工程要"柔"，修补工程要"粘"，两者性能侧重点完全不同。

四、施工后48小时为什么比选材更重要？

聚合物水泥的性能发挥取决于两个关键配套环节：

基面处理

• 老旧基面必须用界面处理剂增强粘结：
  • 混凝土基面选用渗透型
  • 光滑基面选用含石英砂的粗糙型
• 处理剂涂布量控制在0.3-0.5kg/m²为佳

养护管理

• 初凝后立即覆盖混凝土养护剂：
  • 水性养护剂保水率需≥90%
  • 成膜厚度0.1-0.2mm最佳
• 养护温度低于5℃时需改用高保水养护剂

⚠️ 多数施工问题都出在"材料没问题，配套没做好"这个环节。

五、同样的配方为什么现场效果差三成？

三个最容易被忽视的实操细节：

1. 搅拌控制：
   • 必须使用低速搅拌机（400-600rpm）
   • 先加80%水，搅拌2分钟后再调节稠度
2. 环境窗口：
   • 添加水泥添加剂可拓宽施工温度范围
   • 相对湿度＞85%时需延长养护期
3. 厚度匹配：
   • 防水层单道施工1.5-2mm
   • 结构修补最小厚度≥5mm

经验公式：材料成本只占全周期成本的30%，施工工艺决定最终成败。

选聚合物修补砂浆还是丙烯酸防水涂料，取决于工程是要解决结构受力问题还是单纯防渗漏。记住三个优先：有动荷载优先选高粘结型，温差大优先选弹性型，潮湿环境优先选快硬型。配套的建筑密封胶和防水卷材也要提前规划兼容性。
