光栅线条选型时，这些关键点常被忽视

如果你正在为测量系统选配光栅线条，可能已经发现：看似简单的条纹结构，实际选型时却藏着许多门道。本文将帮你理清材质、精度、配套设备的关联逻辑，避开那些采购后才暴露的坑。

一、为什么光栅线条的选型会影响整个测量系统？

光栅线条的核心作用是通过明暗条纹的周期性变化传递位移信号。但不同场景下，增量式光栅和透射式光栅的表现差异可能远超预期：

• 精度波动：环境温度变化或机械振动可能导致条纹间距微米级偏移
• 信号衰减：灰尘、油污或安装倾斜会影响透光率或反射率
• 兼容性问题：读数头与光栅的匹配度直接影响信号解析效果

这些问题往往在设备联调时才会暴露，而根源正是初期选型时的认知偏差——光栅线条不是独立部件，必须作为系统的一部分来评估。

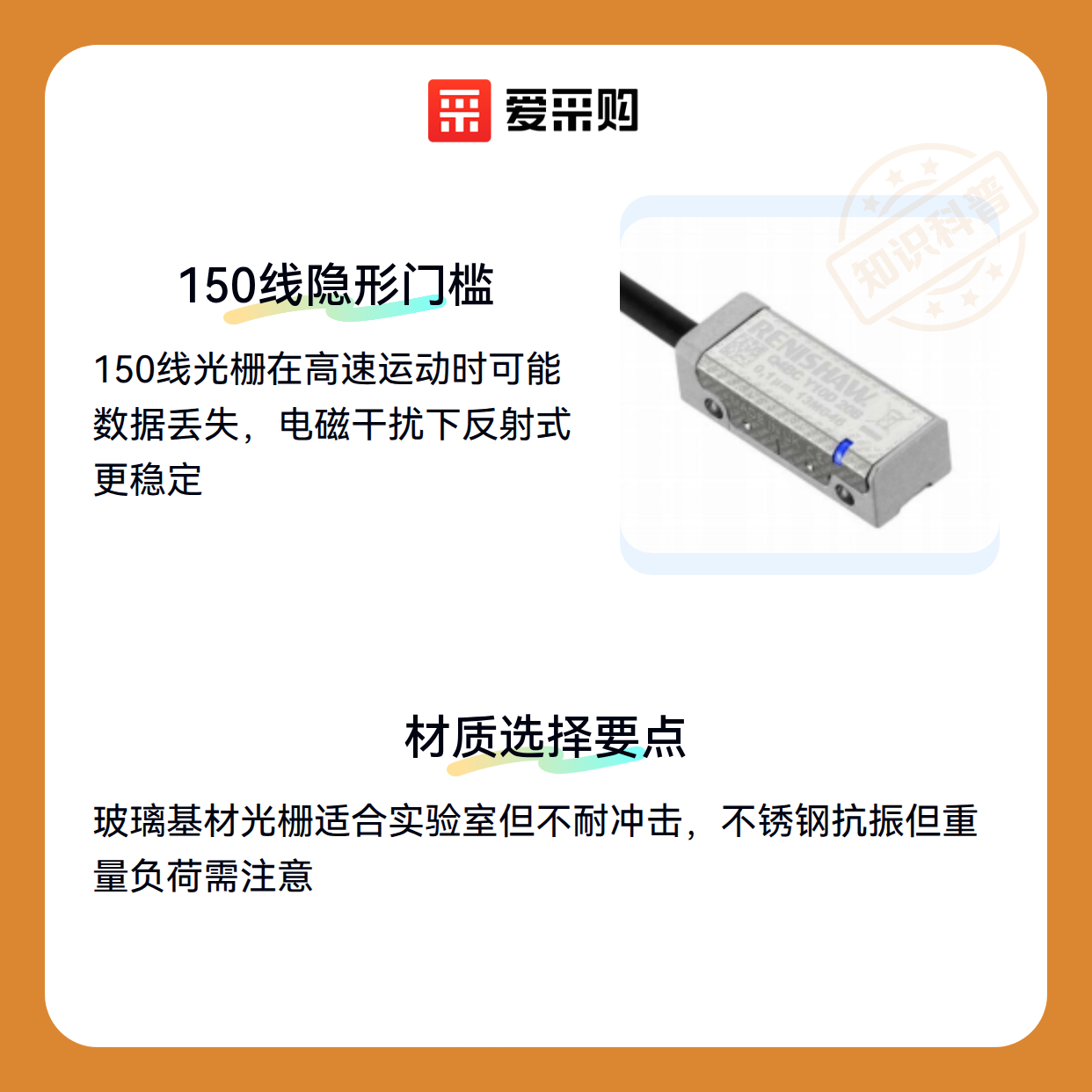

二、150线光栅线条在实际应用中的表现如何？

以常见的150线光栅为例，每毫米6条刻线的密度看似能满足多数场景，但实际应用中存在隐形门槛：

• 动态响应：高速运动时，信号采集频率不足会导致数据丢失
• 抗干扰能力：车间电磁环境复杂时，反射式光栅比透射式更稳定
• 长期稳定性：金属疲劳或塑料老化可能改变栅距，绝对式光栅的参考标记能减少累计误差

这类需求下，超微型封装设计或双读数头配置往往是更稳妥的选择。

三、不同材质和类型的光栅线条各有什么优劣？

材质分流

• 玻璃基材：热膨胀系数低，适合温控严格的实验室环境，但脆性大
• 不锈钢基材：抗冲击性强，常用于机床等振动场景，需注意重量负荷
• 塑料基材：成本优势明显，但长期使用可能因蠕变影响精度

类型选择

• 封闭式光栅：防尘防油，但维护不便
• 开放式光栅：便于清洁，需定期校准

若需要兼顾旋转测量，圆光栅尺或磁栅尺可能是更灵活的选择。

四、选完光栅线条后，还需要考虑哪些配套设备？

采购主设备只是开始，这些配套环节常被低估：

• 信号传输：普通电缆在长距离传输时易受干扰，屏蔽双绞线或光纤更可靠
• 读数头校准：安装偏移哪怕只有0.1°也会引入误差，需要专用调试工具
• 冗余设计：关键产线建议配置备用读数头，避免突发故障停产

五、安装和使用光栅线条时容易忽略哪些细节？

• 安装面平整度：基座哪怕微小变形也会导致条纹畸变
• 清洁方式：酒精擦拭塑料光栅可能溶解表面涂层
• 动态补偿：高速设备建议启用温度实时补偿功能

最容易被忽视的环节：光栅系统调试时，应该先做全行程低速扫描，再逐步提高速度，直接高速测试可能掩盖潜在问题。

选型本质是平衡过程——在精度、成本、维护性之间找到最适合当前场景的组合。玻璃基材的透射式光栅适合高精度静态测量，而车间环境下的动态场景可能需要金属基反射式光栅。记住：最好的方案永远是能完整覆盖你未来三年需求的那个。
