为什么你的电路总是不稳定？可能是UY30磁芯没选对

电路稳定性问题往往源于看似简单的磁芯选型不当——当你的UY30磁芯与电路特性不匹配时，高频振荡或功率损耗就会成为常态。本文将帮你理清磁芯参数与电路效能的隐藏关联，避开‘参数达标但效果不佳’的典型陷阱。

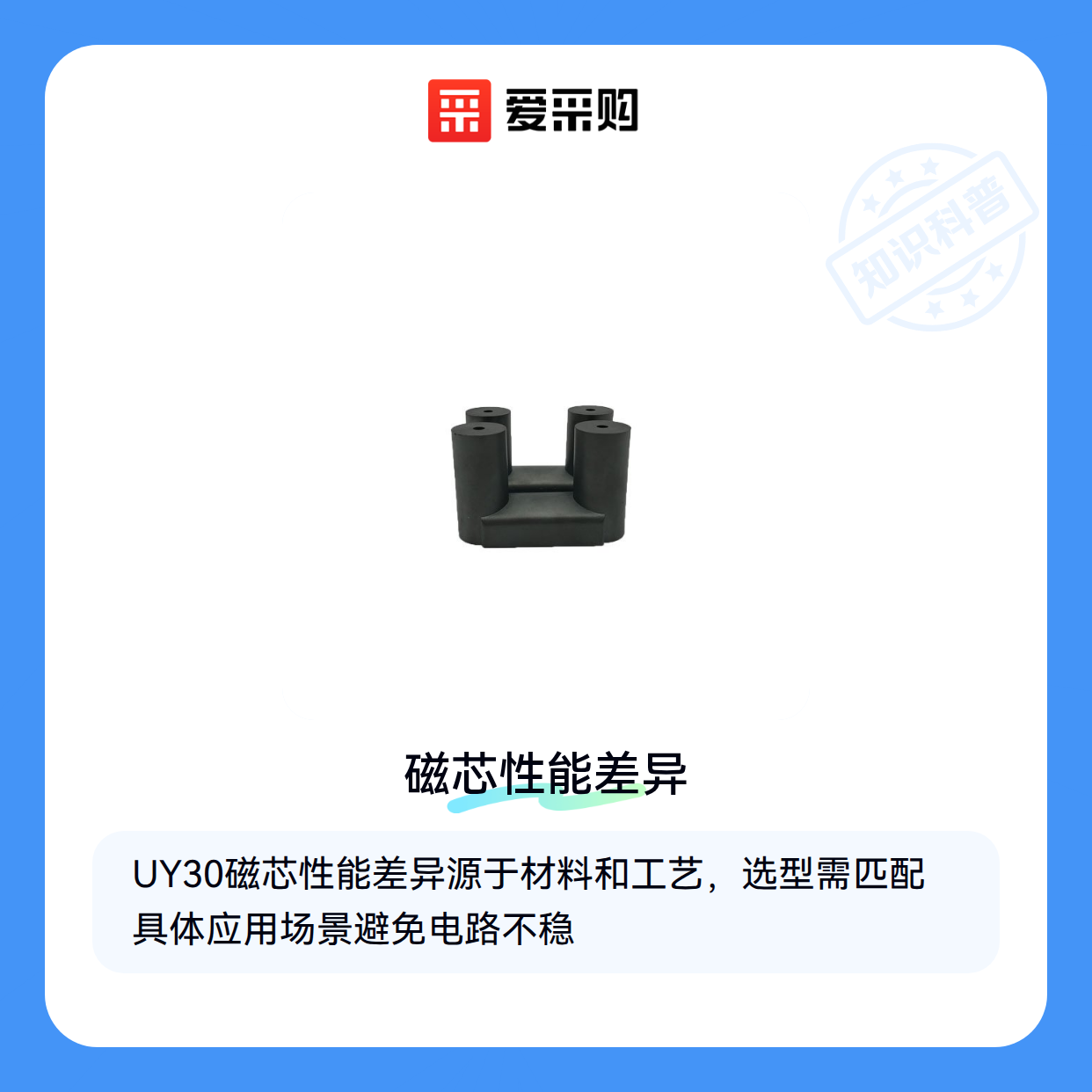

一、为什么标称相同的UY30磁芯实际表现天差地别？

铁氧体磁芯的性能差异主要来自材料配方和微观结构：

• 锰锌系适合低频高磁导率场景，镍锌系则针对高频低损耗优化
• 烧结工艺差异会导致晶粒尺寸分布不同，直接影响高频涡流损耗
• 表面研磨精度差异可能让表观电感量偏差超过标称范围

UY30作为通用型磁芯，其实际工作点往往落在磁导率-频率曲线的过渡区。这意味着：

• 在100kHz以下应用时，初始磁导率是主要考量
• 超过300kHz后，损耗因子会快速上升成为瓶颈

采购时仅对比型号就像用鞋码选跑鞋——必须结合你的具体赛道（应用场景）才能判断是否真正合脚。

二、UY30磁芯的三大隐形性能边界

饱和磁通密度（Bs）决定了磁芯在功率电路中的安全裕度：

• 直流偏置下，Bs值较低的磁芯会提前进入非线性区
• 瞬态电流冲击时，局部饱和可能引发突发性温升

居里温度（Tc）反映材料的热稳定性上限：

• 紧凑型电源模块中，磁芯工作温度常接近材料临界点
• 温度循环测试能暴露批次材料的掺杂均匀性问题

频响曲线的转折点比标称频率参数更关键——它直接决定了你的EMI滤波器实际抑制频段是否准确。

三、高频与低频应用下，UY30磁芯该如何取舍？

当电路工作频率超过特定阈值时，镍锌磁芯的高频损耗特性会显著优于传统锰锌材料。这种差异在开关电源的EMI滤波环节尤为明显——此时UY30磁芯的初始磁导率衰减曲线直接决定高频噪声抑制效果。

需要警惕的是，某些标称高频应用的磁芯实际频响曲线存在陡降点，采购时需结合具体工作频段验证阻抗特性。

对于工频变压器等低频大电流场景，坡莫合金磁芯的饱和磁通密度优势会更为突出。但若同时存在尺寸限制，铁硅铝非晶磁芯在体积效率上的平衡性可能更符合需求。

这里存在典型误区：部分设计者会因UY30磁芯的通用性标签而忽略其在中低频段的涡流损耗问题，导致温升异常。

建议通过三步建立选型路径：

• 先确认主电路工作频段与峰值电流的交叉区域
• 再对比候选磁芯在该区域的损耗曲线与温升数据
• 最后评估装配工艺对磁芯有效导磁面积的折损系数

这种场景化决策能有效避免参数达标但整机效率不理想的矛盾。接下来需要关注磁芯与线材、绝缘材料的匹配要求。

四、为什么买完UY30磁芯还要考虑这些配套工具？

许多工程师在采购UY30磁芯后才发现，实际性能与实验室数据存在明显差异。这种差距往往源于忽略了配套工具链对磁芯最终表现的影响。 磁芯夹具的材质和结构会改变磁路分布，劣质夹具可能导致磁通密度不均匀；测试仪器的精度直接决定参数校准的可靠性，而胶水的耐温性则影响高频环境下的稳定性。

关键配套工具需要与磁芯特性匹配：

• 测试环节：磁芯特性测试仪应能覆盖工作频段，B-H分析仪对损耗测量尤为重要
• 固定环节：耐高温磁芯胶水需匹配工作温度，环氧树脂胶适合需要绝缘的场景
• 加工环节：磁芯绕线机的张力控制系统直接影响线圈均匀度

运输和存储环节同样不可忽视。磁芯防震包装能有效避免运输过程中的微裂纹，这类损伤在通电后可能引发局部过热。建议在验收时增加阻抗测试环节，提前发现潜在结构缺陷。

五、这些装配细节正在悄悄影响你的磁芯寿命

磁芯固定胶带的选择常被当作简单工序，实则影响长期可靠性。普通胶带在温度循环后易产生应力，导致磁芯与线圈间出现微位移。专用醋酸布胶带通过基材柔韧性吸收热胀冷缩应力，更适合功率变换器应用。

绕线工艺存在两个关键窗口： 张力控制：过紧会压迫磁芯微观结构，过松导致线圈松动 固化流程：缺氧固化胶水需要精确控制升温曲线，骤变温度可能产生气泡

批量生产时建议先用磁芯测试仪验证首件样品，确认装配工艺未引入额外损耗。自动包胶机虽然初期投入较高，但能保证每批次产品的一致性，适合对温升敏感的应用场景。

选择UY30磁芯实质是构建系统级解决方案。从核心参数验证到配套工具匹配，再到装配工艺控制，每个环节都需要放在具体应用场景中评估。真正稳定的电路设计，始于磁芯选型但远不止于磁芯本身。
