在高温设备密封和隔热场景中，陶瓷纤维垫片往往是那个"看不见的英雄"——它既要承受极端温度，又要保持结构稳定，选错材质或规格可能导致整个系统失效。理解厚度、密度和耐温性之间的三角关系，是避免采购踩坑的关键。
陶瓷纤维垫片选型：厚度、密度和温度的三角关系
20小时前一、为什么高温设备首选陶瓷纤维垫片？
陶瓷纤维材料之所以成为高温工况的默认选择，核心在于其独特的微观结构：
- 耐温梯度宽：普通橡胶垫片在200℃就开始软化，而
硅酸铝陶瓷纤维垫片 能稳定工作在650℃~1000℃区间，部分型号甚至短期耐受1300℃ - 热震稳定性：纤维交织结构赋予材料优异的抗热冲击性，急冷急热环境下不易开裂
- 低导热高绝缘：导热系数仅为传统石棉垫片的1/5，同时具备优良的电绝缘性能
这类特性使其广泛应用于：
- 工业炉窑法兰密封
- 发电设备高温管道隔热
- 化工反应器热膨胀补偿
二、垫片厚度和密度如何影响耐温极限？
采购时常见误区是只关注标称耐温值，实际上垫片的实际性能取决于厚度与密度的组合：
- 厚度选择：1mm薄型垫片适合精密仪器密封，3-5mm中厚型用于管道法兰，超过10mm的通常作隔热层而非密封件
- 密度平衡：高密度（＞200kg/m³）提供更好密封性但降低柔韧性，低密度（＜100kg/m³）更适合不规则表面
- 温度衰减：在
高温密封垫片 长期使用中，密度越高抗蠕变性能越好，但需配合适当的预紧力
实验数据显示：同样材质的2mm垫片，密度从120kg/m³提升到180kg/m³时，持续工作温度可提高约150℃。
三、800℃和1200℃工况应该怎么选？
根据温度梯度划分选型方案：
中温段（400-800℃）
- 优先考虑
硅酸铝垫片 ，性价比高且易加工 - 典型应用：锅炉观火孔、热风管道密封
- 注意控制压缩率在20-30%之间
高温段（800-1200℃）
- 选用高纯度
陶瓷纤维纸 基材，避免杂质导致高温烧结 - 必须配合金属加强网使用
- 典型应用：裂解炉膨胀节、钢包盖密封
替代方案对比
云母垫片 ：适合800℃以下电绝缘场景，但脆性大石墨垫片 ：导热性好但氧化阈值低（450℃以上需惰性气体保护）

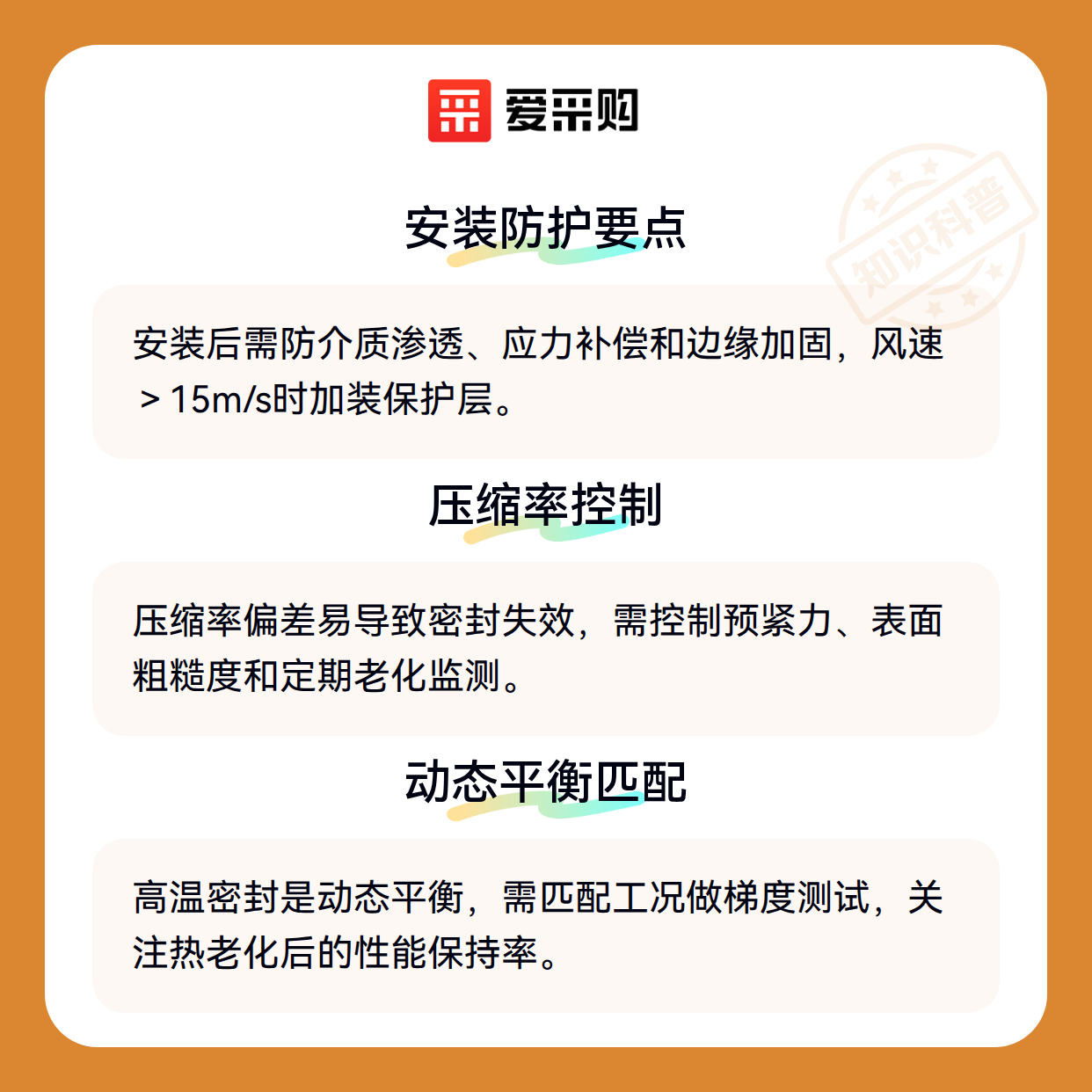

四、垫片安装后还需要哪些防护？
完整的密封系统需要考虑配套方案：
- 防介质渗透：喷涂
耐火涂料 或包裹隔热套管 防止酸碱性气体侵蚀 - 应力补偿：安装金属
膨胀节 吸收管道热位移 - 边缘加固：使用
耐1460度涂层胶 处理切口部位
特别提醒：陶瓷纤维暴露在高速气流中会产生纤维脱落，风速＞15m/s时必须加装保护层。
五、压缩率偏差为什么会导致密封失效？
现场安装最易忽视的三大细节：
- 预紧力控制：扭矩过大导致纤维结构坍塌，过小则初始密封不足
- 表面处理：法兰面粗糙度应控制在Ra3.2-6.3μm范围
- 老化监测：定期用塞尺检查压缩残余厚度，衰减超过15%需更换
高温密封的本质是动态平衡——没有"最好"的垫片，只有最匹配工况的解决方案。建议先明确温度曲线（峰值温度、波动频率）、介质特性（腐蚀性、压力）和预期寿命，再在
