为什么贴片芯片选型不能只看封装?

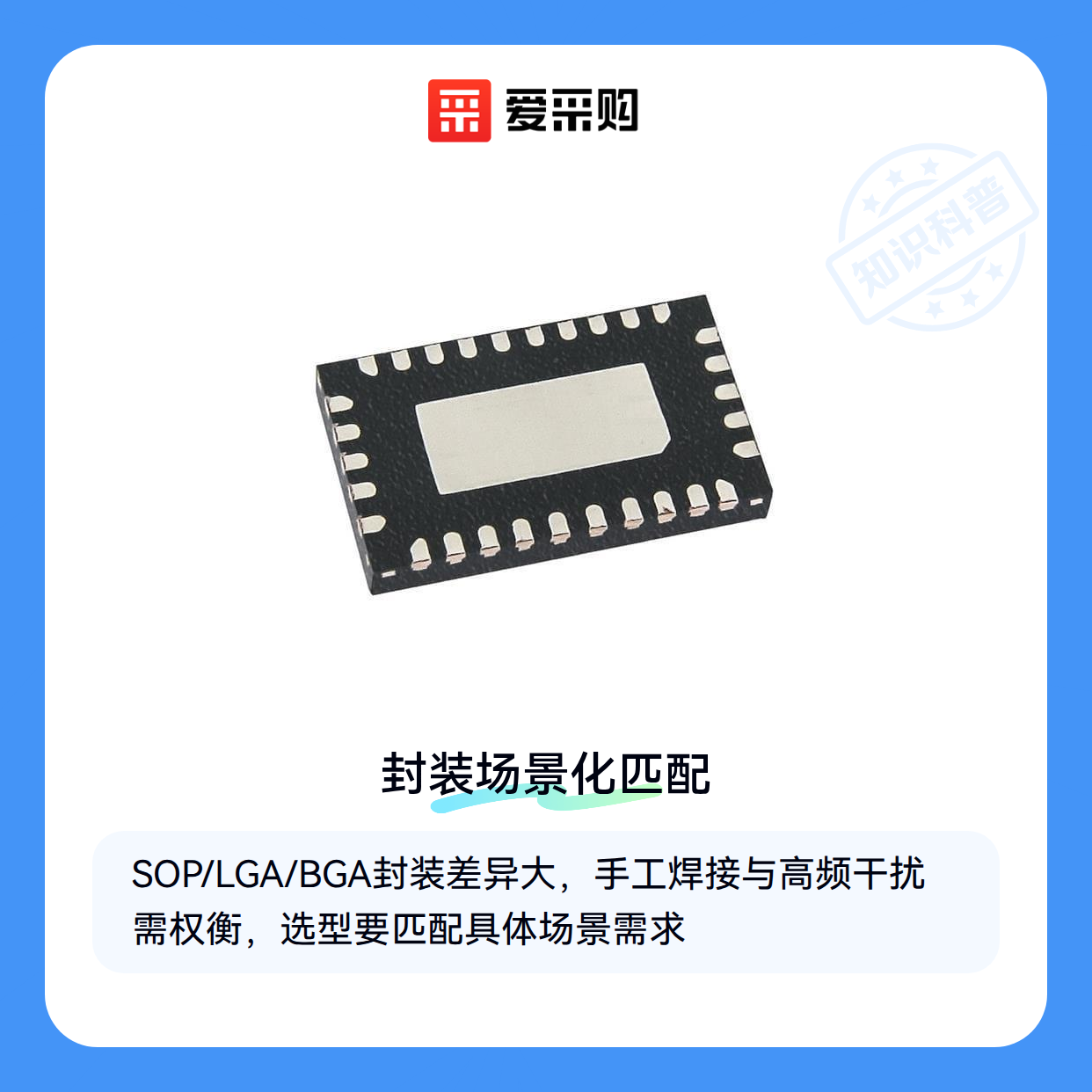

9小时前一、封装差异背后隐藏的工艺门槛
SOP/LGA/BGA等封装形式看似只是尺寸区别,实则对应完全不同的生产工艺和可靠性要求:
- SOP封装引脚外露便于手工焊接,但高频场景易受干扰
- LGA通过焊盘接触降低高度,但对
贴片机 精度要求更高 - BGA在有限面积内实现高密度引脚,但返修需要专业设备
例如同样标称SOP-20封装的TL082CDR微控制器,不同厂商的引脚间距和耐温等级可能存在明显差异。
这意味着仅按封装选型可能导致后续面临焊接不良或性能不达标的风险,需要结合具体应用场景评估。
二、电气参数如何真实映射到你的使用场景
工作电压范围等参数表数据需要与实际工况动态匹配: 工业控制环境需重点考虑电压波动容忍度 消费电子更关注低功耗模式下的响应速度 车载应用必须验证高温高湿条件下的参数漂移
以微控制器为例,TL082CDR标称的宽电压范围在电机驱动场景可能是优势,但对电池供电设备反而可能因静态电流过高缩短续航。
这种参数与场景的错配往往在测试阶段才会暴露,提前建立需求-参数的映射逻辑能有效降低试错成本。
三、工业控制与消费电子场景的选型差异在哪里?
贴片芯片的选型逻辑需与终端应用场景深度绑定,工业控制与消费电子对芯片的核心诉求存在本质差异:
- 工业控制场景更关注长期稳定性,需优先考虑宽温度范围(如-40℃~125℃)和抗干扰能力强的型号,例如采用LGA封装或带金属屏蔽的电源芯片
- 消费电子则侧重成本与体积优化,SOT-23或QFN封装的小尺寸驱动芯片往往更适配可穿戴设备等空间受限场景
- 汽车电子还需额外通过AEC-Q100认证,BGA封装的处理器芯片需评估振动环境下的焊接可靠性
对于需要信号处理的通信设备,建议建立三级筛选路径:先按工作电压排除不匹配的
选型决策树的关键分支应包含工况参数与工艺约束:
- 先确认应用场景的振动/湿度等环境因素,排除不符合防护等级的
电子元器件 - 再匹配主控芯片的接口协议和内核数量,如工业PLC可能需要双核ARMCortex的SoC FPGA
- 最后评估产线贴片机精度是否支持0.5mm间距以下的
BGA封装芯片
值得注意的是,同一封装形式的芯片可能对应完全不同的电气特性。例如同为SOP-14封装,MCU芯片与接口驱动芯片的选型标准截然不同——前者需关注闪存容量,后者则应重点考虑传输速率和ESD防护等级。这种隐藏差异常导致采购后出现兼容性问题。
当面对多场景复合需求时,建议优先保障最严苛工况的参数余量。例如同时涉及高温环境和频繁插拔的工业网关设备,应选择工作温度上限更高且带有防反接保护的
四、为什么贴片机精度会限制芯片选型?
选择贴片芯片时,封装尺寸只是基础门槛。实际生产中,贴片机的拾取精度和吸嘴兼容性会直接影响良品率。例如BGA封装需要更高精度的视觉对位系统,而QFN芯片则对吸嘴的平面度有严格要求。
若设备兼容性不足,可能出现芯片偏移、虚焊甚至破损,这些隐性成本往往在量产后才暴露。
回流焊环节同样需要匹配:
- 多温区设备更适合大尺寸芯片的均匀加热
- 薄型封装需控制峰值温度防止翘曲
- 含铅/无铅焊膏对应不同的温度曲线
这些工艺约束意味着,选型时就要预留设备升级空间。
静电防护是另一关键考量。车间常用的
建议在芯片选型阶段就与设备供应商沟通工艺参数,避免后期追加改造成本。
五、如何避免焊接后的隐性失效?
贴片芯片的失效往往发生在焊接和测试环节。热应力累积会导致焊点微裂纹,而ESD击穿可能造成潜在损伤。这些隐患不会立即显现,但会缩短产品寿命。
关键控制点包括:
- 预热阶段梯度升温避免热冲击
- 使用
恒温烙铁 维修时控制接触时间 - 测试前确保芯片充分冷却
- 存储时采用防潮柜避免引脚氧化
对于批量生产,
建立焊接参数与测试数据的关联记录,有助于快速定位工艺异常点。
贴片芯片选型本质是系统匹配问题。从封装参数到设备兼容性,从焊接工艺到测试流程,每个环节都需要前置考量。建议先用小批量验证芯片与现有产线的适配度,再逐步扩展到量产阶段。
