电源切换芯片选购时，老工程师最看重的三个隐性指标

当电路需要在不同电源之间无缝切换时，电源切换芯片的响应速度和稳定性直接决定了系统可靠性。选错型号可能导致电压跌落、设备重启甚至元件损坏——这些隐性指标往往藏在规格书的角落里。

一、为什么电源切换芯片成为电路设计的核心组件？

现代电子设备对电源连续性的要求越来越高，从工业控制到通信基站，任何毫秒级的供电中断都可能引发连锁反应。高效能电源切换芯片之所以关键，在于它能解决三个核心问题：

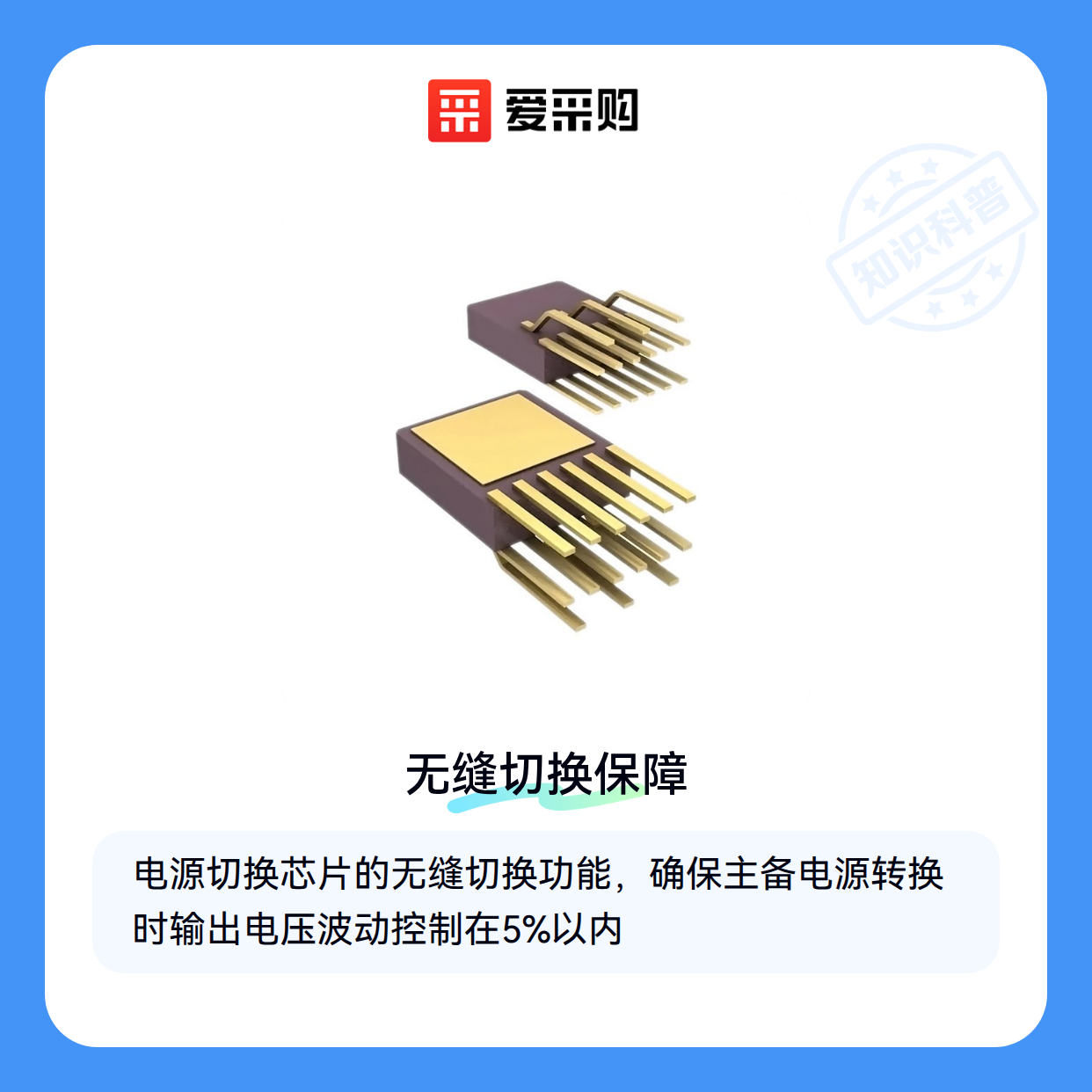

• 无缝切换：主备电源转换时输出电压波动控制在5%以内
• 智能判断：自动检测输入电源状态，避免人为操作延迟
• 电路保护：在过压、反接等异常情况下快速切断路径

这类芯片通常集成在电源切换控制器芯片中，既节省PCB空间又降低设计复杂度。但市面上产品性能差异较大，有些标称参数在实际负载下会大幅缩水。

👉 关键结论：芯片的标称参数要在实际工作温度下验证，实验室数据仅供参考

二、那些规格书里没写的芯片性能真相

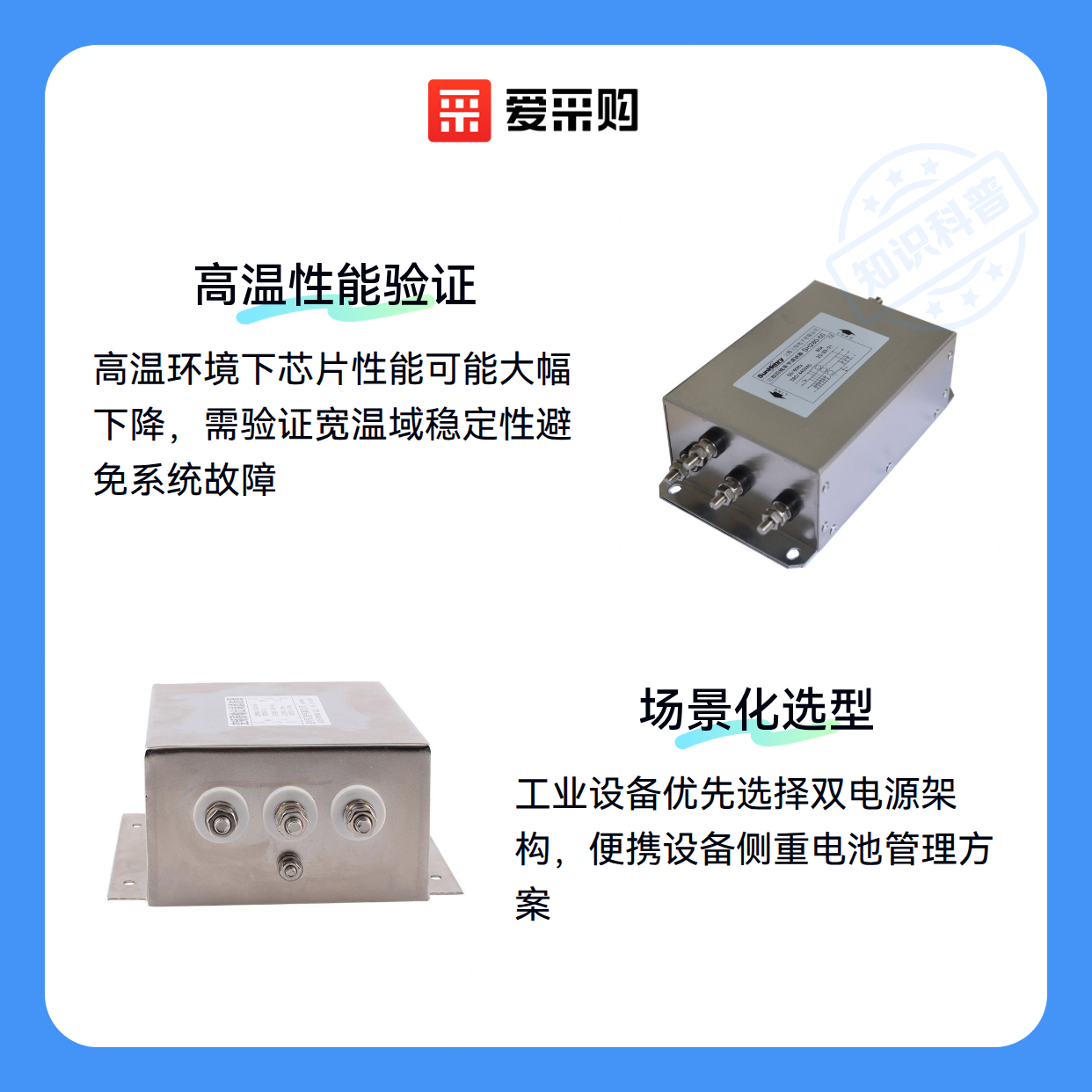

工程师最常遇到的坑是"常温性能≠高温性能"。某款芯片在25℃时切换速度可达微秒级，但工作温度升到85℃后延迟增加3倍。真正可靠的方案应该像这样：

• 温度适应性：宽温域（-40℃~130℃）保持稳定切换特性
• 负载突变响应：当负载电流突然增加50%时仍能维持输出电压
• 老化衰减：连续工作1000小时后参数漂移不超过2%

曾有客户反馈某设备在沙漠地区频繁死机，最后发现是芯片在高温下漏电流增大导致误切换。这类问题通过简单的常温测试根本无法发现。

👉 关键结论：要求供应商提供高低温测试报告，重点关注边界条件下的性能

三、双电源还是电池切换？根据负载特性做选择

不同应用场景需要匹配不同的切换策略，主流方案可分为两类：

1. 双电源冗余架构
   适合医疗设备、基站等不容许任何中断的场景。双电源切换芯片通过并联供电实现零切换时间，典型如：
   • 主交流电+备用蓄电池
   • 两路独立直流输入

2. 电池主从切换
   移动设备常用电池切换芯片实现充放电管理，其核心在于：
   • 防止新旧电池互充
   • 均衡双电池负载
   • 低静态电流（<1μA）延长待机

电源转换器和电源路径管理芯片有时会被混淆，前者侧重电压变换，后者专注多电源协调。在光伏储能系统中，两者往往需要配合使用。

👉 关键结论：工业设备优先选双电源架构，便携设备侧重电池管理

四、别忘了这些配套元件才能发挥芯片最大效能

即使选了优质芯片，这些配套元件不到位也会前功尽弃：

• 电源滤波
  EMI电源滤波器能消除切换瞬间的高频噪声，特别在无线设备中，没有它可能导致通信误码率上升。建议选择带共模扼流圈的设计：

• 状态监控
  SOP封装电源监控芯片可以实时反馈切换状态，比单纯依赖主控MCU更可靠。某些高级型号还能记录异常事件：

👉 关键结论：配套元件预算应占整体方案的15%-20%

五、工程师亲测有效的PCB布局技巧

好的芯片遇上糟糕的布局照样会出问题，这三个经验值得参考：

• 退耦电容就近放置：距离芯片电源引脚不超过3mm
• 大电流路径加粗：每1A电流对应0.5mm线宽（铜厚1oz）
• 敏感信号隔离：切换控制信号与高频线路保持5mm以上间距

曾有个案例：客户严格按照芯片手册设计，但切换时总出现毛刺。后来发现是反馈走线从MOS管下方穿过，引入开关噪声。改用单相电源滤波器后才解决问题。

👉 关键结论：预留测试点监测切换瞬间波形，布局阶段比调试阶段省力10倍

选型时先明确负载特性和环境极限，再匹配芯片的隐性性能指标。无论是电源切换芯片还是电源滤波器，最终都要在真实工况下验证稳定性。记住：规格书上的理想参数，永远比不上工程师实测的边界数据。
