信号二极管在电路设计中扮演着"交通警察"的角色——它能精确控制信号流向，防止反向电流干扰敏感元件。选对型号直接影响电路的稳定性、功耗和成本，但面对上百种参数组合，工程师常陷入选择困难。
信号二极管的5个关键选型维度，工程师都在看
18小时前一、信号二极管的基本功能与行业应用

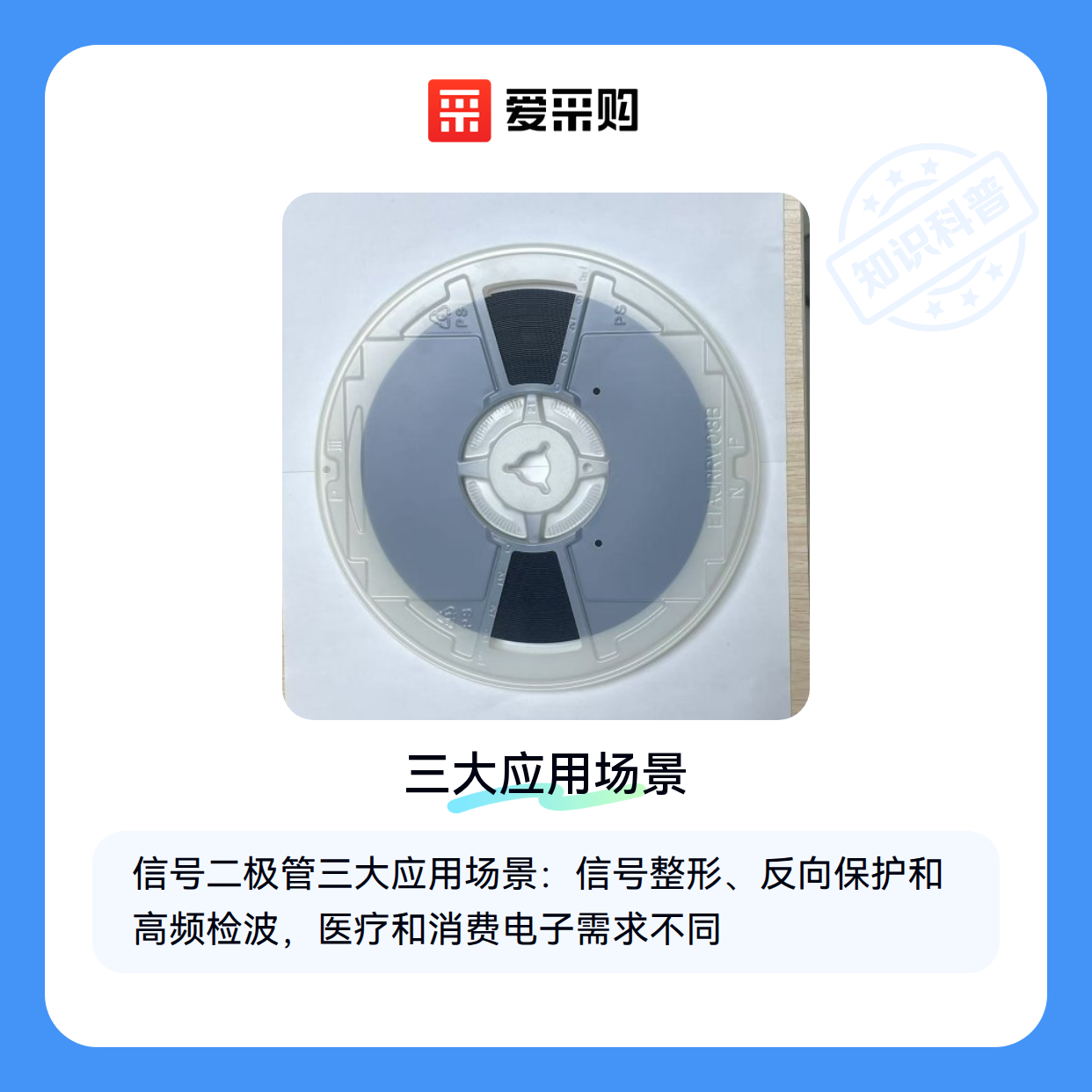

信号二极管的核心价值在于处理微弱电流（通常<1A）和高频信号，这与功率二极管有本质区别。它的三大典型应用场景是：
- 信号整形：消除数字电路中的振铃现象，比如在RS-485通信中使用
BAV99 信号二极管 做波形修正 - 反向保护：防止传感器供电反接损坏MCU，工业PLC模块常用
LL-34 信号二极管 做输入保护 - 高频检波：收音机、RFID读卡器等设备通过它提取调制信号
在医疗设备中，这类器件要满足-55℃~+150℃的宽温要求；消费电子则更看重
⚡ 结论：先明确电路中的核心功能需求，再考虑环境适应性
二、信号二极管的分类与关键参数解析
按工作原理可分为三大类，每类对电路性能的影响截然不同：
| 类型 | 核心优势 | 典型缺陷 |
|---|---|---|
| 普通开关型 | 成本低、响应快 | 反向恢复时间长 |
| 肖特基型 | 超低正向压降 | 漏电流较大 |
| 变容型 | 电容可调 | 线性度较差 |
关键参数需要特别关注：
- **反向恢复时间(trr)**：高频电路选<4ns的型号，否则会产生信号延迟
- **结电容(Cj)**：超过3pF会影响GHz级射频电路
- **热阻(RθJA)**：密集安装场景下，该值每降低10℃/W寿命延长约30%
⚡ 结论：高频场景优先看动态参数，直流电路重点考察静态特性
三、如何根据电路需求选择最合适的信号二极管
通过这个对比表快速锁定候选类型：
| 场景 | 推荐类型 | 代表型号参数 |
|---|---|---|
| 数字信号整形 | 快恢复开关管 | trr≤2ns, Vf≤1V |
| 低功耗传感器供电 | 肖特基二极管 | If≥100mA, Ir≤1μA |
| 射频调谐电路 | 变容二极管 | Cj=0.5-20pF可调 |
对于需要快速切换的电路，
⚡ 结论：数字电路选速度，模拟电路看线性度，射频电路调电容
四、信号二极管安装与测试的必备工具
采购完成后常被忽视的三个配套环节：
- 机械固定：SMD封装需要专用二极管安装座，防止回流焊时移位
- 性能验证：用
二极管测试仪 检测实际Vf/trr是否达标 - 散热管理：工作电流>200mA时，建议预留散热焊盘
⚡ 结论：小信号器件也需要系统级验证方案
五、信号二极管使用中的常见问题与解决方案
这些实战经验能避免80%的现场故障：
- 虚焊报警：LL-34封装引脚氧化层需用活性焊膏处理
- 热失效：密集安装时建议增加
二极管散热片 ，温升可降低15℃ - ESD损伤：操作未使用的引脚也要做好防静电接地
⚡ 结论：大部分故障源于安装工艺而非器件本身
选型本质是功能、成本和可靠性的平衡。数字电路优先考虑1N系列开关管，射频设计需要关注
