圆磁栅选型的五大关键维度

在精密制造和数控机床领域，圆磁栅的精度和稳定性直接影响着加工质量。选对一款合适的圆磁栅，往往能让设备性能提升一个台阶。

一、为什么圆磁栅在数控机床中不可或缺

圆磁栅通过磁性编码原理实现角度和位置测量，相比传统机械结构，它的优势在于：

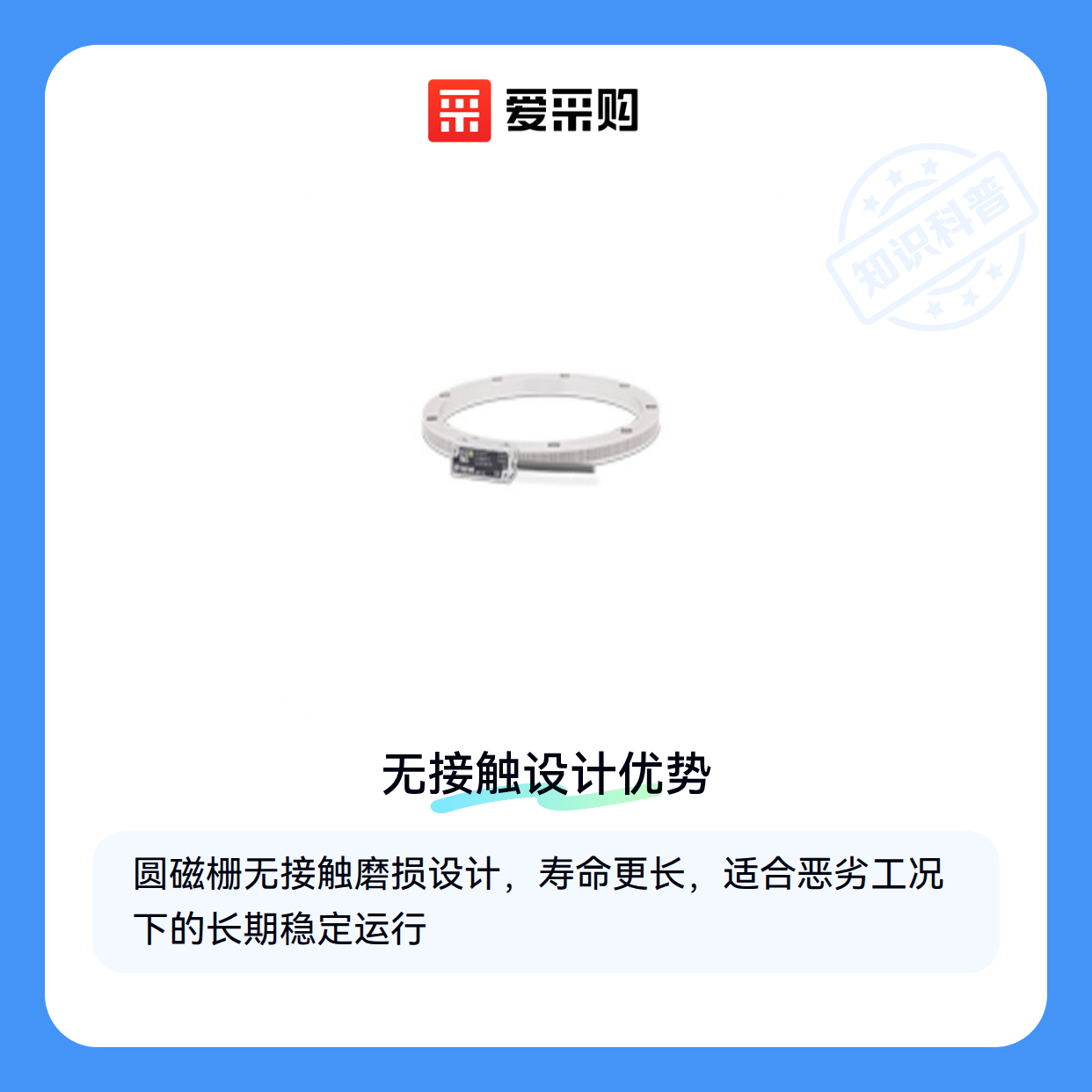

• 无接触磨损：非接触式设计避免了机械磨损，寿命更长
• 抗干扰能力强：磁信号受油污、粉尘影响小，适合恶劣工况
• 安装灵活：紧凑结构适合空间受限的旋转部件测量

典型的应用场景包括：

• 数控转台的角度反馈
• 机器人关节的闭环控制
• 精密分度盘的定位校准

⚡ 结论：在需要长期稳定运行的旋转测量场景，圆磁栅几乎是不可替代的选择。

二、圆磁栅的工作原理与分类

核心原理是通过磁极排列形成周期性信号，读数头检测磁场变化转换为电信号。根据输出方式主要分为两类：

• 增量式磁栅：通过脉冲计数测量相对位移，需要回零操作
• 绝对式磁栅：每个位置对应唯一编码，断电后仍保留位置信息

按安装形式又可分为：

• 内置式：集成在轴承或轴系内部，防护等级高
• 外置式：便于维护和更换，适合改造项目

⚡ 结论：选择非接触式磁栅尺时，先明确需要增量还是绝对信号输出。

三、如何根据需求选择最适合的圆磁栅

选型时需要权衡五个关键维度：

1. 精度需求

   • 普通加工：±10角秒足够
   • 高精密加工：需±1角秒级别

2. 环境适应性

   • 潮湿/油污环境：选IP67以上防护等级
   • 高温场景：注意工作温度范围

3. 信号类型

   • 简单定位：增量式性价比高
   • 复杂多轴同步：绝对式更可靠

4. 安装空间

   • 紧凑结构：选超薄型设计
   • 标准安装：常规尺寸更经济

5. 扩展需求

   • 未来可能升级：预留通信接口
   • 单纯替换：匹配原有协议即可

对于直线运动测量，直线磁栅是更合适的选择；如果预算充足且追求极致精度，光栅尺也是值得考虑的方案。

⚡ 结论：没有"最好"的圆磁栅，只有最适合当前设备需求和预算的解决方案。

四、圆磁栅的配套设备与安装要点

采购圆磁栅后，这些配套设备同样重要：

• 磁栅读数头：选择与磁栅匹配的分辨率和信号类型
• 安装夹具：确保安装面平面度和同轴度
• 信号放大器：长距离传输时增强信号质量

安装时需注意：

• 保持磁栅与读数头间隙在标称范围内
• 避免强磁场干扰源靠近
• 使用专用工具调整初始位置

⚡ 结论：配套设备的品质直接影响系统整体性能，不能为了省钱降低标准。

五、圆磁栅的日常维护与常见问题

使用中这些细节容易被忽视：

• 定期校准：建议每6个月用磁栅测试仪检测一次精度
• 清洁方法：用无纺布擦拭，禁用有机溶剂
• 故障排查：
  • 信号丢失：检查读数头连接线
  • 精度下降：可能是磁栅污染或机械松动

⚡ 结论：预防性维护比故障后维修更经济，建立定期检查制度很重要。

圆磁栅的选型本质上是精度、可靠性和成本的平衡。根据设备的关键程度，在增量式磁栅和绝对式之间做出选择，同时预留适当的性能余量。记住，好的测量系统是加工精度的第一道保障。
