4脚霍尔元件选型：H2988的平替真的存在吗？

当H2988四脚霍尔元件供货不稳定或成本超出预期时，工程师常面临两难：直接替换可能隐藏参数错配风险，而重新设计又增加开发周期。本文将从实际应用场景出发，帮你厘清替代方案的关键判断维度。

一、为什么引脚数相同的霍尔元件不能随意互换？

四脚封装只是霍尔元件最表层的特征，真正决定替代可行性的核心在于三个参数体系：

• 触发类型：双极锁存与全极型霍尔对磁极响应逻辑完全不同
• 输出模式：开漏输出与推挽输出直接影响驱动电路设计
• 灵敏度范围：同一封装下触发磁场强度可能相差数倍

例如SOT89封装的双极锁存型元件虽然引脚兼容，但其磁滞特性要求配套磁铁极性严格匹配，这与全极型霍尔的使用逻辑存在本质差异。

二、H2988不可替代的三大特性边界

在工业级电机控制场景中，H2988的独特价值主要体现在：

• 宽温域稳定性：其工作温度范围比消费级霍尔元件更广
• 抗干扰设计：对PWM噪声的抑制能力直接影响电机转速精度
• 一致性阈值：批量使用时触发点的离散度控制更为严格

若您的应用涉及振动环境或需要长周期运行，这些隐性参数往往比封装兼容性更值得优先考量。

三、三类替代路径如何匹配不同应用优先级

针对H2988的替代需求，实际选型需要根据应用场景的优先级进行三层分流决策：

• 同级替换：适用于对灵敏度与温度稳定性要求严苛的场景，需匹配原件的双极锁存特性和工作电压范围
• 降级兼容：在成本敏感且允许参数妥协时，可考虑触发阈值相近但温度范围更窄的开关型霍尔元件
• 场景转换：若原应用存在过度设计，全极型或线性霍尔可能通过简化磁路设计实现系统级成本优化

双极锁存型元件如SS526GT在电机控制等需要稳定状态保持的场景中表现更接近H2988，其特有的磁滞特性可避免信号抖动。但需注意SOT89封装可能带来的PCB布局调整需求，这类方案更适合对空间约束不敏感的设备升级。

当仅需基础开关功能时，微功耗全极型霍尔元件能以更低成本实现近似效果，但会牺牲双极性元件特有的方向识别能力。这类替代尤其适合流量计等只需检测磁铁接近而非极性的场景，且CMOS输出能更好兼容现代控制电路。

最终选型应沿着‘参数匹配度→系统改造成本→长期可靠性验证’的决策链推进，下一阶段需要重点评估替代元件与现有磁路间距、信号处理电路的兼容性。

四、替换霍尔元件后，为什么磁铁间距需要重新调整？

当用其他型号替代H2988时，即使封装和引脚兼容，磁场灵敏度差异可能导致原有磁铁间距不再适用。

• 高灵敏度型号在相同距离下可能输出饱和信号
• 低灵敏度型号可能需要缩短磁铁间距才能触发
• 轴向磁化的钕铁硼磁铁与径向磁化类型对位置公差要求不同

信号处理电路也需要相应调整，特别是采用开漏输出替代推挽输出的情况。此时需要检查上拉电阻阻值是否匹配新元件的灌电流能力，避免信号上升沿变缓影响高速计数应用。

对于精密测量场景，替代元件的温漂特性可能改变系统整体误差。建议用磁屏蔽罩隔离环境磁场干扰后，再重新校准测量基准。

实施替代前，先用霍尔元件测试仪对比新旧元件在实际工作位置的输出曲线差异，能提前发现90%以上的匹配问题。

五、不同封装类型的防静电操作要点

SOT-23等塑料封装替代金属封装时，焊接温度需控制在更低范围。

• 塑料体耐温通常比金属封装低
• 热容小的封装更容易因热应力导致内部键合线断裂

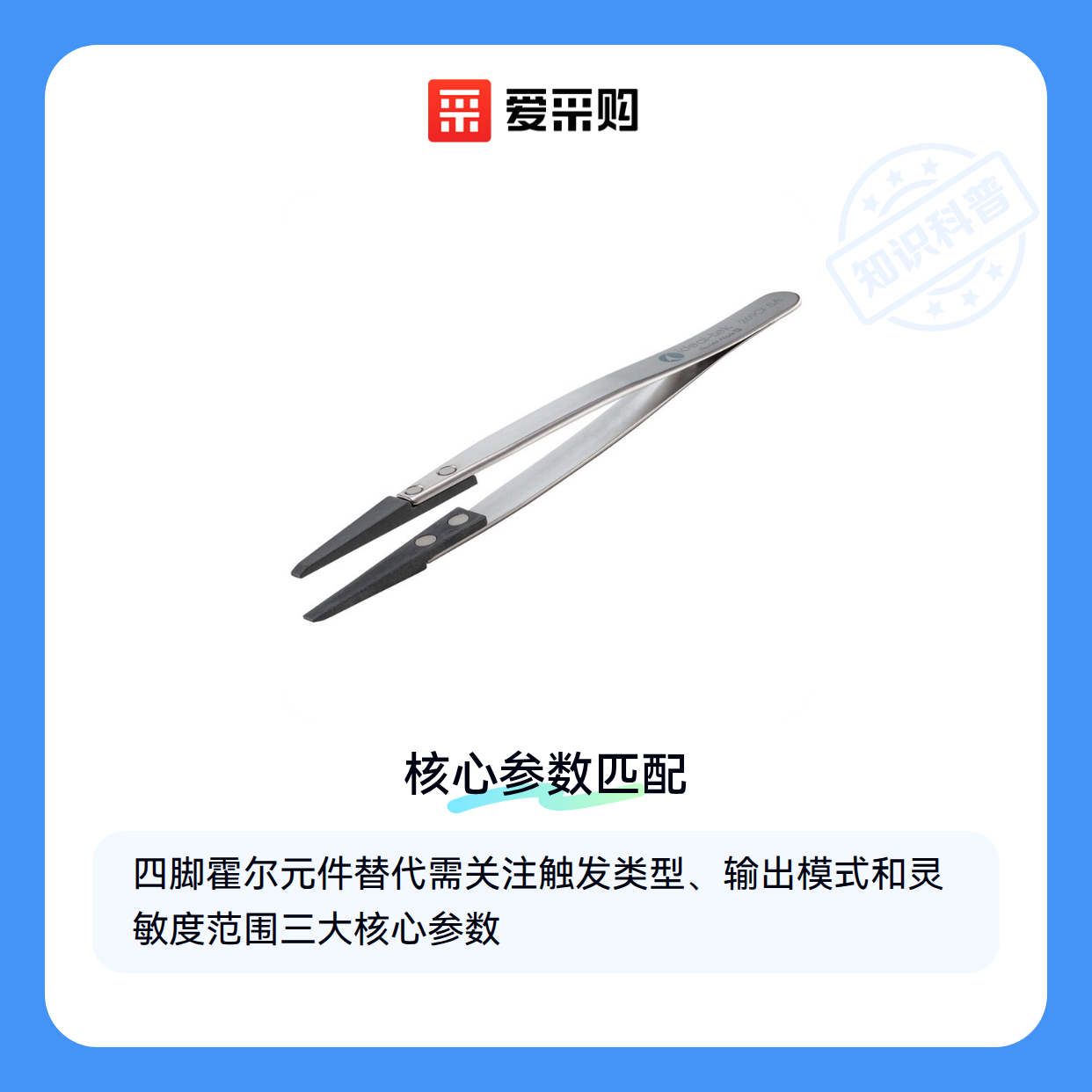

• 建议使用防静电镊子固定元件本体而非引脚

对于需要频繁更换的测试场景，碳纤维材质的防静电镊子既能避免磁场干扰，又比金属镊子更耐高温氧化。

替换后的首件样品必须进行全温区测试。某些替代型号在低温启动时可能出现输出振荡，这时需要调整电源滤波电容容值。

替代决策应优先保证触发模式和输出类型的完全匹配，其次考虑灵敏度公差带覆盖原应用场景。实际验证时，从磁屏蔽环境下的单元测试逐步过渡到真实工况的系统测试，能有效控制替换风险。
