为什么有些场景只能用环形油缸？

当安装空间受限或需要直接驱动环形部件时，普通油缸的直线结构就成了硬伤——这时只有环形油缸的中空设计能解决问题。

一、为什么环形油缸的活塞必须绕中心运动？

环形油缸最本质的区别在于活塞运动轨迹：普通油缸的活塞杆做直线往复运动，而环形油缸的活塞环绕中心轴旋转。这种结构带来两个关键特性：

• 中空设计允许管线或传动轴穿过油缸中心，特别适合需要同轴传动的场景
• 环形活塞的受力分布更均匀，在旋转工况下比普通油缸的悬臂结构更稳定

实际使用中，这种结构差异直接决定了安装方式——普通油缸需要预留直线运动空间，而环形液压油缸可以紧贴设备内壁安装。

二、哪些场景下环形油缸是唯一选择？

环形油缸与普通油缸的核心差异在于其环形结构设计，这使得它在需要旋转运动或空间受限的场景中具有不可替代性。

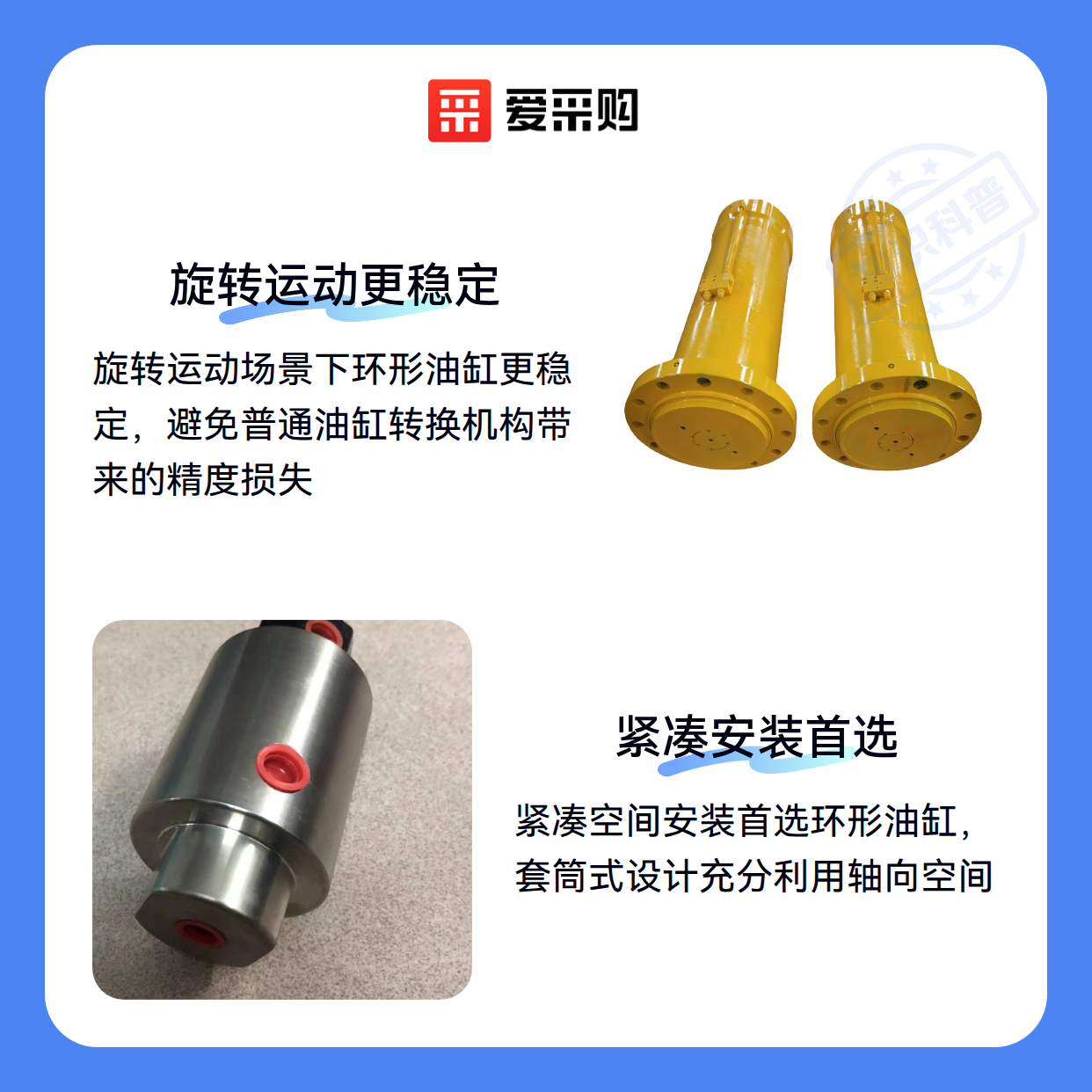

• 旋转运动需求：当设备需要实现摆动或旋转动作时，环形油缸的内置旋转结构可以直接驱动，而普通直线油缸需要额外转换机构，不仅增加复杂度还可能影响精度。
• 紧凑空间安装：在机械臂关节、回转平台等狭窄空间，环形油缸的套筒式设计能充分利用轴向空间，避免普通油缸的横向占用问题。

普通直线油缸更适合单纯推拉场景，比如注塑机开合模、升降台垂直运动等线性动作。但如果强行用直线油缸替代环形油缸的旋转功能，需要通过齿条、连杆等转换机构，实际使用中容易出现间隙累积、响应延迟等问题。

需要特别注意的替代禁区是连续旋转工况。普通摆动油缸通常只能实现有限角度往复运动（如180°），而环形油缸可完成多圈连续旋转。若设备需要像雷达底座、旋转工作台那样360°无限制转动，环形结构几乎是唯一解。

三、如何判断能否用普通油缸替代环形油缸？

替代可行性主要取决于三个维度：

1. 运动形式：检查设备是否需要旋转运动或多圈连续转动
2. 空间约束：测量安装位置是否允许转换机构的空间占用
3. 动态性能：评估转换机构带来的惯性增加是否影响响应速度

当出现以下任一情况时，普通油缸无法替代环形油缸：

• 旋转角度超过摆动油缸的机械限位（通常>270°）
• 安装空间直径小于直线油缸+转换机构的总厚度
• 系统要求毫秒级动态响应，转换机构间隙会导致控制振荡

气动环形油缸在清洁度要求高的场景（如食品包装线）是更优选择，它不仅保留旋转特性，还避免了液压油泄漏风险。但需注意其输出力通常小于液压型号，不适合重载场合。

四、环形油缸需要哪些配套设备才能稳定运行？

环形油缸的特殊结构决定了它对配套设备有更高要求。与普通油缸相比，其空心轴设计需要匹配专用的液压旋转接头，以确保液压油在旋转状态下不泄漏。实际安装中，普通接头因密封结构不匹配，容易导致压力损失或渗油问题。

密封件的选择直接影响环形油缸的长期稳定性。由于活塞在环形空间内做旋转运动，传统单向密封件磨损更快。建议选用聚氨酯或四氟铜材质的旋转专用密封圈，这类材料在持续摩擦下仍能保持较高密封性。

配套液压系统需特别注意两点：

• 油路设计要避免直角弯折，环形油缸对液压油流动阻力更敏感
• 建议增加油缸缓冲垫，旋转急停时能有效降低轴向冲击

五、什么时候必须选择环形油缸？

当设备存在以下任一特征时，普通油缸无法替代环形油缸：

• 需要贯穿式轴体传递动力或布线
• 旋转部件与固定基座的液压连接
• 空间受限且需大扭矩输出的场景

最终决策应综合评估三个维度：

1. 结构必要性：是否必须中空设计满足机械布局
2. 成本边界：配套改造成本是否在预算范围内
3. 维护便利性：现场是否具备专用拆卸工具和技术支持

如果普通油缸通过结构改造也能满足需求，建议优先考虑改造方案。但涉及高频旋转或精密定位时，环形油缸仍是唯一可靠选择。
