从文丘里到可调式，节流板选购的逻辑闭环

当管道系统的流量控制突然成为瓶颈，选对节流板往往比更换整套设备更经济高效。这篇文章帮你理清从基础原理到选型落地的完整逻辑。

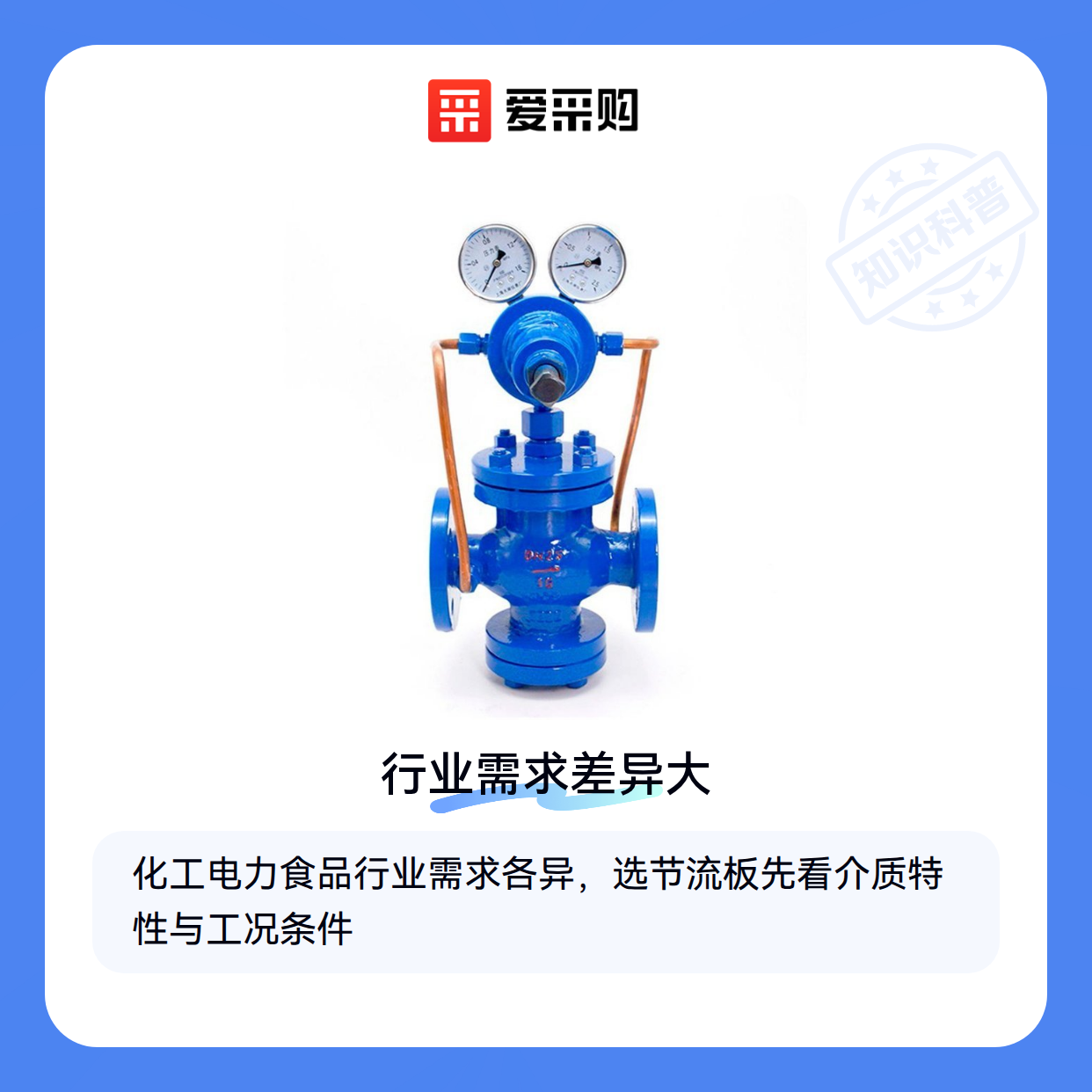

一、为什么不同系统对节流板的要求差异这么大？

节流板的核心功能是通过改变流通截面积来调节介质流量，但不同工况下的需求截然不同。化工产线需要应对腐蚀性介质，电力系统更关注高温高压稳定性，而食品医药行业则对洁净度有苛刻要求。这种差异直接体现在三个维度：

• 结构形式：文丘里节流板通过渐缩渐扩结构降低压损，适合大流量场景；孔板节流器则依靠简单开孔实现快速截流
• 材质选择：不锈钢304/316是主流，但氢氟酸等特殊介质需要哈氏合金
• 取压方式：法兰取压便于维护，径距取压则更适合紧凑空间

理解这些差异，才能避免"用错药"的尴尬。

二、从限流精度到耐压等级，关键指标如何影响选择？

评估节流板性能时，常被忽视的是动态响应特性。例如多孔结构设计能显著改善流量线性度，这对需要精细调节的发酵罐或反应釜至关重要。以下是容易被量化的关键指标：

• 精度等级：0.5级足够一般工业用，但半导体超纯水系统需要0.1级
• 耐压边界：蒸汽系统通常要求承压4MPa以上
• 介质兼容性：天然气管道需防爆结构，浆料输送要考虑耐磨衬里

这类带多孔结构的平衡式设计在化工领域很常见，能同时兼顾精度和压损控制。

选型时建议留出20%余量，以应对工况波动带来的冲击载荷。

三、五种主流节流方案，分别适合什么工况？

1. 标准孔板：成本最低的入门选择，适合水质、空气等清洁介质，但压损较大
2. 文丘里节流板：牺牲部分调节精度换取节能优势，适合大流量液体输送
3. 多孔平衡板：通过分流孔改善流场分布，是化工流程的首选
4. 可调节流板：阀板角度可调，适合流量变化频繁的供热系统
5. 减压阀：当需要压力流量双调节时，可作为补充方案

对于蒸汽系统，带冷凝罐的减压阀组合方案往往比单纯节流更可靠。

四、安装节流板时，哪些配件最容易漏采购？

90%的现场问题出在配套环节。除了本体，这些关键部件需要提前准备：

• 密封系统：石墨缠绕垫耐高温，PTFE垫片抗腐蚀，根据介质特性二选一
• 连接组件：对夹式安装需要专用法兰连接件，焊接式则要准备坡口加工
• 监测仪表：差压变送器必须与节流板取压方式匹配

特别是高温工况，别忘了给压力表配隔膜密封或散热环。

五、流量突然不稳？可能是这些维护细节没做到位

即使选型正确，这些操作细节也会影响寿命：

• 安装时确保前后直管段长度（前10D后5D是基础）
• 定期检查换热器橡胶垫片状态，微泄漏会导致测量偏差
• 冬季停用时排净腔体内液体，避免冻裂

配套流量计能提前发现异常，比被动检修更经济。

从固定节流板到调节阀，本质都是流量控制手段。先明确系统最需要改善的指标——是节能降耗、精确控制还是简化维护？这个答案会自然指向最适合你的方案。
