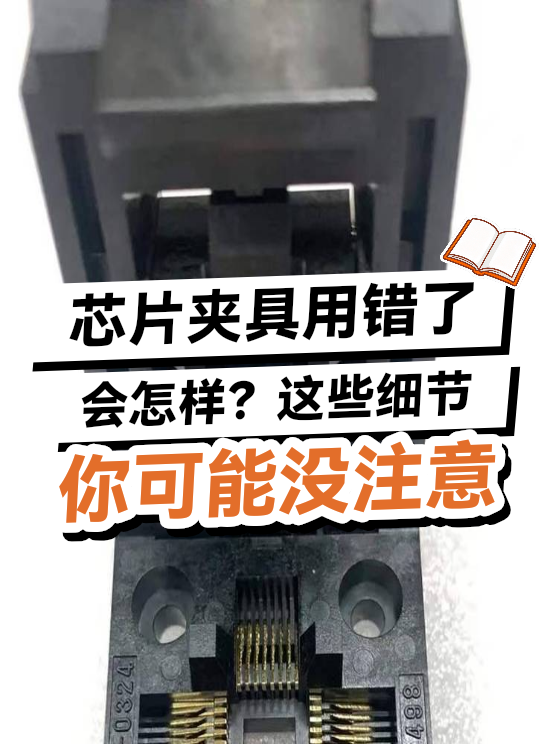

芯片夹具用错了会怎样？这些细节你可能没注意

芯片夹具用错了轻则测试数据不准，重则直接损伤芯片。很多工程师忽略了夹具的精密性和使用边界，等到芯片报废才意识到问题。

一、这些误用场景正在悄悄损坏你的芯片

芯片夹具最容易被忽视的误用往往发生在看似简单的操作环节：

• 用普通镊子直接夹取芯片，静电和机械应力可能导致内部电路损伤
• 测试时未清洁夹具接触面，氧化层或灰尘造成接触电阻不稳定
• 超规格使用夹具承载更大尺寸芯片，接触点偏移引发测试误差

实际使用中，夹具的误用往往具有隐蔽性。比如用同一套夹具连续测试不同封装芯片时，残留的锡渣或助焊剂会污染后续测试样本，这种累积效应通常要等到批次测试失败才会暴露。

另一个典型误区是忽视配套工具的影响。防静电镊子和专用清洁棒的缺失，会放大夹具本身的局限性。当测试数据出现波动时，操作者往往最先怀疑夹具精度，却忽略了配套工具的传导干扰问题。

二、芯片夹具的这些物理限制，直接影响你的使用效果

芯片夹具的精密性决定了它并非万能工具，实际使用中常因忽略物理限制而导致测试偏差或芯片损伤。

• 尺寸适配性：夹具的开口尺寸与芯片封装必须严格匹配，例如QFN封装夹具无法兼容BGA芯片，强行使用会导致接触不良或压伤焊球。
• 压力阈值：超过设计压力的夹持会损坏芯片内部结构，尤其对薄型封装芯片更为敏感。
• 温度耐受：高温测试场景下，普通塑料夹具可能出现变形，而石墨夹具则更适合连续高温作业环境。

操作限制同样不可忽视。激光焊接夹具需要配合特定能量参数使用，若未调整激光功率直接更换不同厚度芯片，可能造成焊接不牢或热损伤。而手动调节夹具的微调范围有限，超出标定位移范围会导致定位精度下降。

这些限制条件并非缺陷，而是由不同测试场景的需求差异所决定。理解夹具的物理边界，才能避免将工具误用于不匹配的场景。接下来需要关注的是，配套工具如何进一步放大或缓解这些限制条件的影响。

三、容易被忽视的配套工具如何影响芯片夹具效果？

芯片夹具的精度和稳定性不仅取决于夹具本身，配套工具的选择同样关键。例如，使用普通镊子而非防静电镊子操作芯片时，静电放电可能损坏敏感元件，导致测试结果失真或芯片失效。

测试探针的清洁度直接影响接触电阻：

• 探针表面氧化或污染会导致接触不良，增加测试误差
• 定期使用探针清洁液维护能延长探针寿命
• 不同材质的探针适合不同频率的测试场景

芯片托盘和运输箱的防震性能同样重要。运输过程中的振动可能使精密夹具的校准参数偏移，而防震设计能避免二次校准的麻烦。

四、如何系统避免芯片夹具的误用风险？

建立完整的操作流程比关注单一环节更有效：

1. 使用前检查夹具校准状态和配套工具完整性
2. 操作时佩戴防静电手套并使用指定工具
3. 定期清洁接触部件并记录维护日志

当测试结果异常时，应先排除配套工具因素。比如更换测试探针或检查防静电措施，往往比直接调整夹具更能快速定位问题。

最终判断标准应回归实际需求——对于高精度测试场景，配套工具的投入产出比往往高于夹具本身；而对常规检测，保持基础防静电措施即可控制主要风险。
