手板模型选型时，这些关键点帮你避开弯路

产品开发中，手板模型是验证设计的关键环节——它能帮你提前发现结构、装配或外观问题，避免量产后的昂贵修改。但选错工艺或材料，可能让测试结果失真甚至延误项目进度。

一、为什么手板模型在产品开发中不可或缺？

从概念设计到量产前，手板模型承担着三重使命：

• 功能验证：测试运动部件配合度或电子元件装配空间
• 外观评审：确认曲面弧度、色彩搭配等视觉细节
• 成本控制：通过小批量试制评估生产工艺可行性

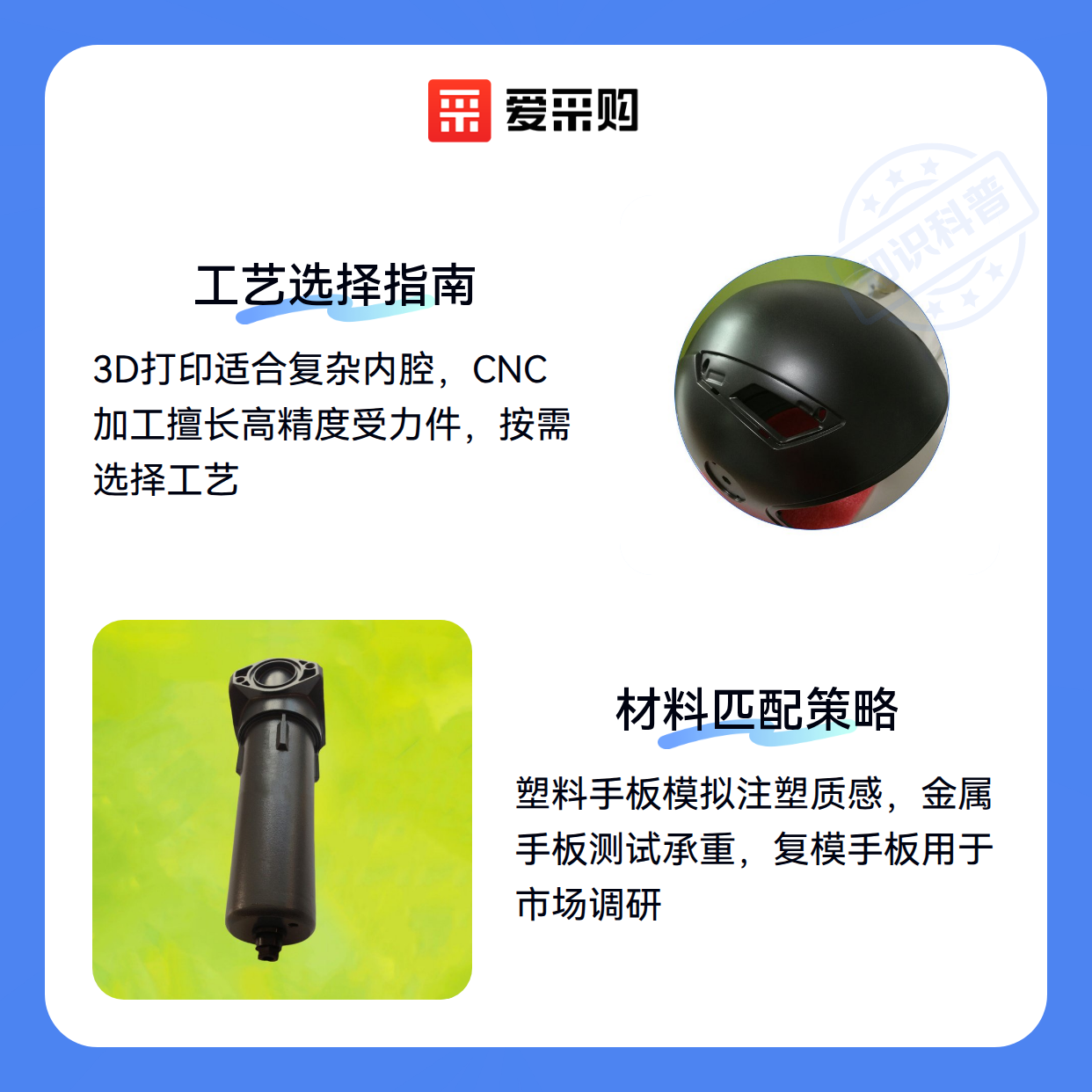

目前主流工艺中，3D打印手板适合复杂内腔结构验证，而CNC手板打样更擅长高精度受力件测试。曾有个医疗器械客户，用3D打印验证导管内部流道后，改用CNC加工金属版本做疲劳测试，最终将产品上市时间提前了两个月。

结论：选工艺前先明确测试目标，功能验证和外观评审可能需要不同方案 🔧

二、不同工艺手板模型的核心差异在哪里？

材料与工艺的匹配度直接影响测试有效性：

• 塑料手板：ABS/PMMA适合外壳类产品，能模拟注塑件质感
• 金属手板：铝合金或不锈钢更适合承重部件强度测试
• 复模手板：硅胶复模小批量件可用于市场调研样品

有个汽车配件案例：客户用ABS做第一轮外观验证，第二轮改用铝合金CNC加工测试支架承重，第三轮通过硅胶复模手板制作50套样品供4S店试用，三阶段用了三种不同工艺。

结论：异形结构优先考虑五轴CNC，曲面精度要求高的选3D打印 ✨

三、根据产品需求选择合适的手板模型

选型时需要问自己四个问题：

1. 验证目的：纯外观检查可选快速成型的3D打印手板，结构测试需要CNC手板打样
2. 数量需求：单件验证用CNC，50-500件小批量考虑复模
3. 表面处理：需要电镀或喷砂的选金属基底
4. 交付周期：紧急项目可组合使用3D打印（24小时出样）+CNC精修

结论：医疗级产品建议做两次验证——先用塑料件测结构，再用金属件测灭菌耐受性 🏥

四、手板模型完成后还需要哪些配套？

拿到手板才是开始，后续环节常被忽视：

• 后处理设备：喷砂机去除CNC刀痕，抛光机提升透明件透光度
• 表面处理设备：阳极氧化能增强铝合金耐腐蚀性
• 测量仪器：三维扫描对比设计图纸偏差

有个消费电子客户曾反馈：他们的外观样件因没做表面UV涂层，导致市场调研时用户误判了最终质感。后来新增了喷油工艺设备，使样板更接近量产效果。

结论：预算有限时优先保证核心功能测试，外观处理可简化 📌

五、如何延长手板模型的使用寿命？

即使是测试件，适当维护也能重复使用：

• 存放时用防静电袋包裹金属件，避免氧化
• 塑料件远离有机溶剂，防止应力开裂
• 使用水性模型漆修补刮痕比油性漆更环保
• 定期用3D扫描仪存档关键尺寸，比对磨损情况

结论：精密功能样机建议每测试20次做一次三维尺寸复检 🔍

从工艺选择到后期维护，关键在于让手板模型真实反映产品特性。先明确测试目标，再匹配CNC加工手板或3D打印手板，最后通过表面处理和测量确保数据可靠。
