回转运动导轨选型时最容易被忽略的关键点

当你在设计旋转运动机构时，是否发现传统直线导轨总在回转工况下提前失效？这往往是因为选型时忽略了回转运动导轨的特殊性——它不只是能转的直线导轨，而是专门为旋转场景设计的精密传动组件。

一、为什么回转运动导轨在旋转应用中不可替代

直线导轨在旋转场景中常见的打滑、偏载问题，本质上是因为结构设计不匹配。回转运动导轨通过三种独特设计解决这些问题：

• 弧形轨道截面：与滚珠丝杠配合时能自动补偿径向偏摆

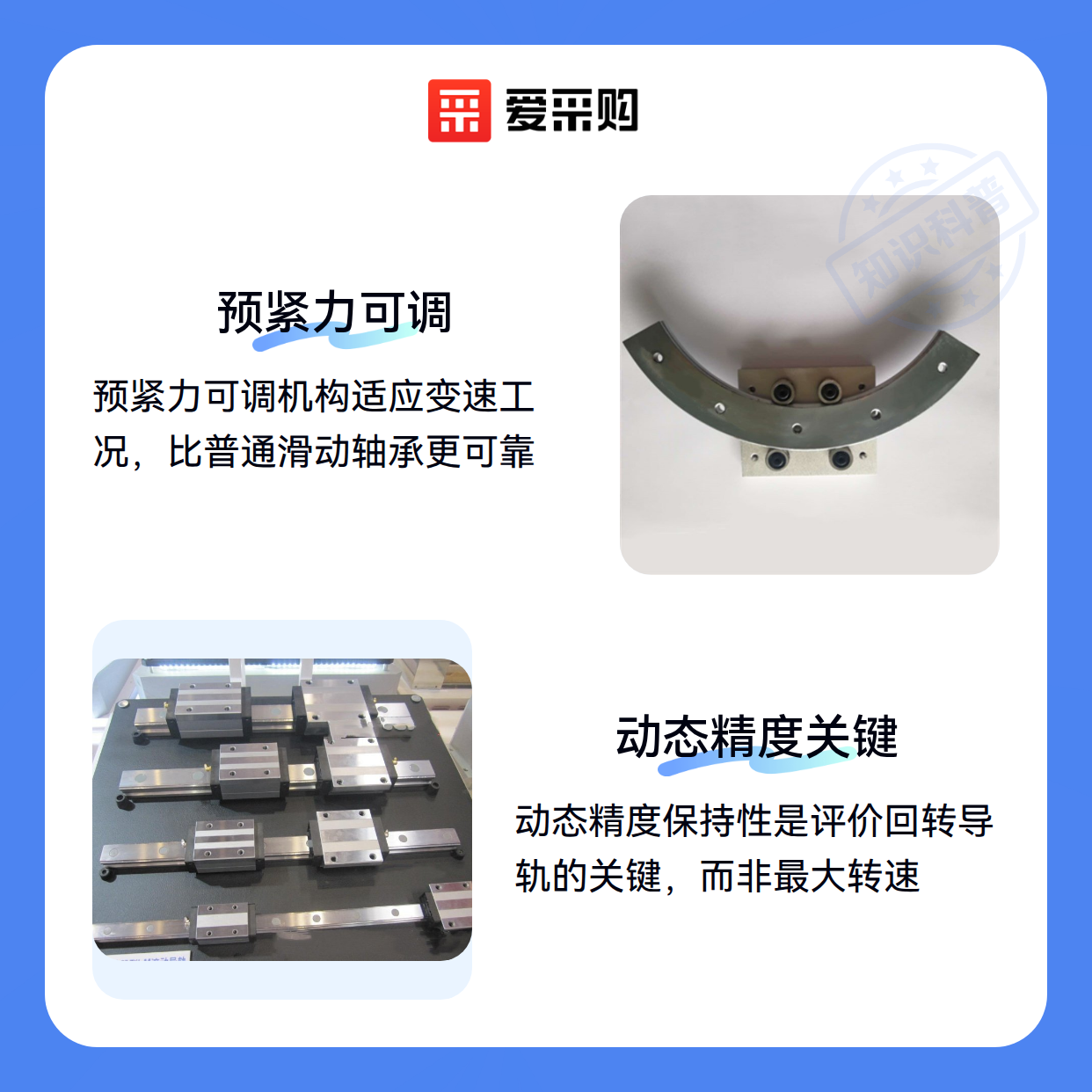

• 预紧力可调机构：比普通滑动轴承更适应变速工况
• 一体化滚道：消除拼接式导轨在回转时的阶跃误差

目前市场上精密回转导轨和弧形导轨是主流解决方案，前者适合高精度分度定位，后者更适合大弧度连续旋转。它们的核心差异不在形状，而在负载传递方式。

二、回转运动导轨的核心性能指标如何影响设备精度

评价回转运动导轨的关键不是最大转速，而是动态精度保持性。常见误区是过于关注静态刚性，却忽略了两项致命指标：

• 加速度平稳性：直接影响伺服电机在启停时的振动幅度
• 温升漂移：连续运转时轨道热变形会导致定位误差累积

这类问题在选用廉价转台轴承时尤为明显。好的回转导轨应该做到：

• 全行程扭矩波动不超过5%
• 温升40℃时径向跳动变化≤0.01mm

实际测试中，采用交叉滚柱结构的旋转导轨在连续运转工况下，寿命比普通轴承式结构长3倍以上。

三、根据负载和转速选择回转运动导轨的三种思路

选型时要先明确主参数关系：转速和负载成反比。这里有三种典型配置方案：

• 低速重载型：适合机床转台，选用宽轨面弧形导轨配液压阻尼
• 中速均衡型：适合自动化分度盘，精密回转导轨与谐波减速器组合最优
• 高速轻载型：适合机械手关节，考虑气动滑台与微型导轨模块化设计

特别注意：当转速超过300rpm时，必须校核离心力对滚珠循环系统的影响——这时带保持架的导轨比满珠式更可靠。

四、安装回转运动导轨后还需要考虑哪些配套组件

很多用户装完导轨才发现系统级问题。这三个配套件最容易遗漏：

• 抗扭联轴器：补偿电机与导轨的安装偏心，比普通联轴器多一层角向缓冲
• 加强型导轨滑块：回转工况下滑块承受复合力，需要特殊滚道轮廓设计
• 伺服电机散热套件：连续回转会导致电机温升加快

实际案例显示，加装磁性编码器的谐波减速器能提升系统响应速度，但需要同步升级控制算法。

五、延长回转运动导轨使用寿命的日常维护要点

回转运动导轨的失效往往始于润滑不良。这三个维护动作能大幅延长寿命：

• 清洁周期减半：旋转工况下粉尘更易侵入轨道
• **使用专用导轨润滑油**：普通油脂在离心力作用下会甩离接触面
• 定期预紧力检测：每运行200小时需重新调整压紧螺栓

⚠️ 最关键的是：首次运行50小时后必须更换润滑油——这时磨合产生的金属碎屑最多。

回转运动导轨的选型本质上是系统匹配问题。先明确你的减速机类型和运动曲线，再考虑伺服电机与控制器的响应速度，最后用导轨把整个传动链衔接成有机整体。记住：能转的导轨很多，但为旋转而设计的导轨才是长久之选。
