IGBT与MOSFET、BJT的差异：何时不能互相替代？

IGBT在高压大电流场景下表现突出，但和MOSFET、BJT的差异常被忽略。选错器件可能导致效率下降甚至设备损坏，关键要看清它们的性能边界。

一、为什么高压场景下MOSFET难以替代IGBT？

IGBT与MOSFET在功率电子领域各有优势，但高压大电流场景下差异尤为明显。

• 导通损耗：IGBT在高压下导通压降更低，尤其适合600V以上应用，而MOSFET随着电压升高导通电阻会显著增加
• 开关速度：MOSFET开关频率更高，适合高频开关场景，但IGBT在高压开关时能量损耗更可控

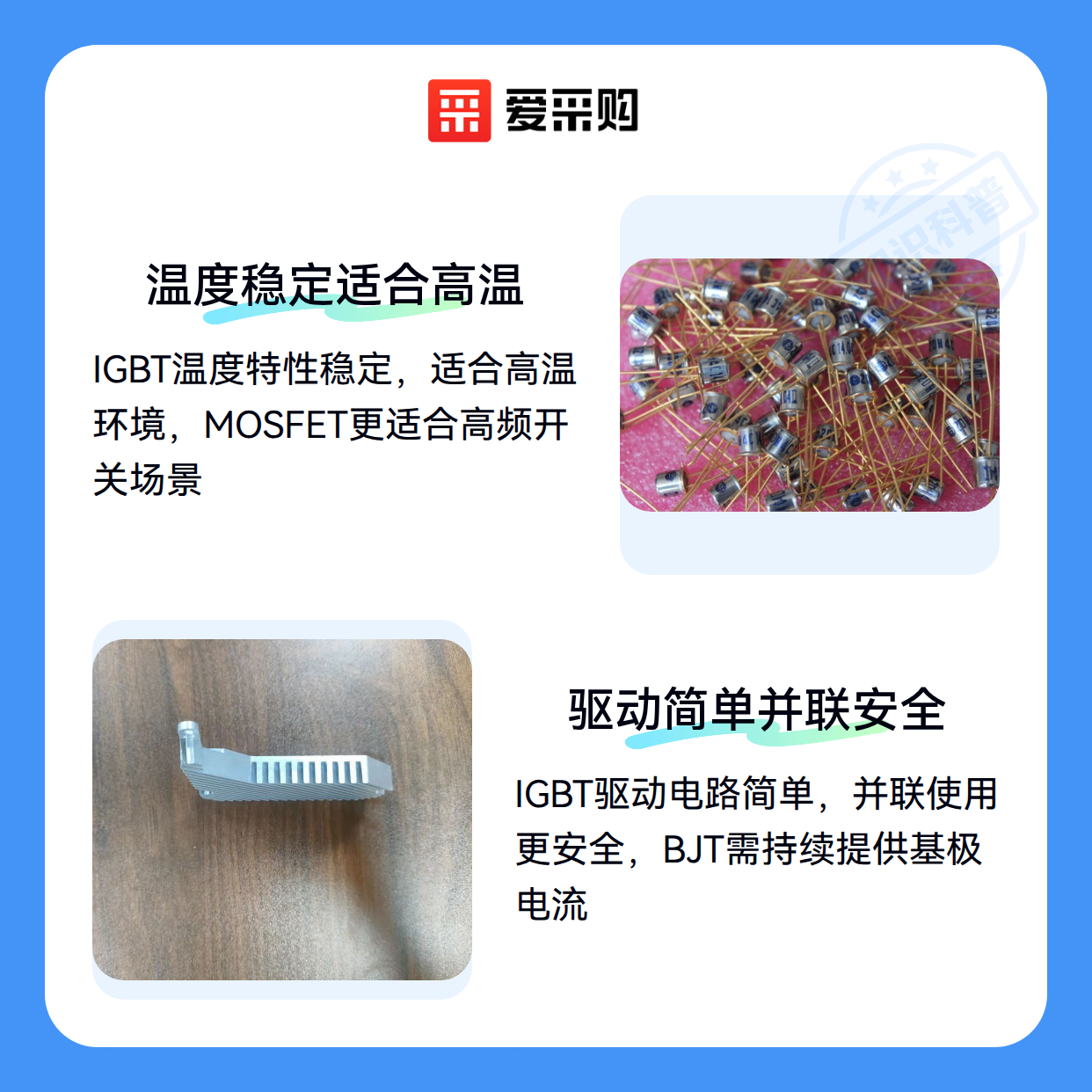

• 温度特性：IGBT的导通特性对温度变化不敏感，更适合高温环境下的稳定运行

实际选型时需要特别注意：MOSFET虽然在小功率、高频场合更经济，但当系统电压超过400V且需要长时间连续工作时，IGBT的整体能效优势就会显现。这也是工业变频器、电动汽车驱动等场景普遍采用IGBT模块的原因。

二、驱动电路复杂度如何影响BJT与IGBT的选择？

相比传统双极晶体管(BJT)，IGBT在驱动设计和系统集成上有明显改进：

• 驱动功率：IGBT作为电压控制器件，驱动电路更简单，而BJT需要持续提供基极电流
• 并联特性：IGBT模块更容易并联使用，BJT则存在电流分配不均的风险
• 开关损耗：现代IGBT通过优化栅极结构，在保持高压能力的同时显著降低了开关损耗

需要注意的是，虽然BJT在超高压(10kV以上)领域仍有应用，但大多数中高压场景下，IGBT更优的驱动特性和模块化设计能大幅简化系统布局。这对需要紧凑设计的电力电子设备尤为重要。

三、哪些场景必须使用高压IGBT模块？

当出现以下任一情况时，通常意味着需要选择IGBT而非其他功率器件：

• 工作电压超过600V且需要频繁开关
• 系统要求同时具备高压耐受能力和较低导通损耗
• 环境温度变化大或需要长期连续运行

典型应用如焊机电源、光伏逆变器等，不仅需要处理千瓦级功率，还对系统可靠性有严格要求。这时采用集成度更高的高压IGBT模块，虽然初始成本较高，但能减少外围电路复杂度，降低长期维护成本。

随着碳化硅等新材料的应用，新一代IGBT模块在高温性能和开关频率上又有提升，这进一步巩固了其在电力电子核心功率段的不可替代性。

四、如何为IGBT选择合适的配套设备？

在实际应用中，IGBT的性能和寿命很大程度上依赖于配套设备的选择。驱动器是确保IGBT稳定工作的关键，需要匹配其开关频率和驱动电流要求。选择时需注意驱动器的输出电流是否足够驱动IGBT的栅极电容，避免因驱动不足导致开关损耗增加或器件损坏。

散热设计同样不可忽视，尤其是在高压大电流场景下。IGBT的导通损耗和开关损耗会产生大量热量，散热器的选型需考虑其热阻和散热面积。实际使用中，散热不足会导致器件温度升高，进而影响其可靠性和寿命。

此外，安装和维护环节也需注意细节：

• 使用导热硅脂确保散热器与IGBT模块的良好接触
• 定期检查散热风扇的运行状态，避免因灰尘堆积导致散热效率下降
• 在高压测试或维修时，使用防静电手套和工具，防止静电损伤器件。

综合来看，IGBT在高压大电流场景下的优势明显，但其配套设备的选择和使用细节直接影响实际性能。采购时需根据具体应用场景的电压、电流和开关频率需求，同时考虑驱动器和散热方案的匹配性，才能充分发挥IGBT的性能优势。
