电路板电容的八种类型，采购时如何快速锁定需求

选错电路板电容可能导致整机性能下降30%——这不是危言耸听，而是工程师们踩过的坑。本文将帮你理清电容选型的底层逻辑，避开那些隐形的技术陷阱。

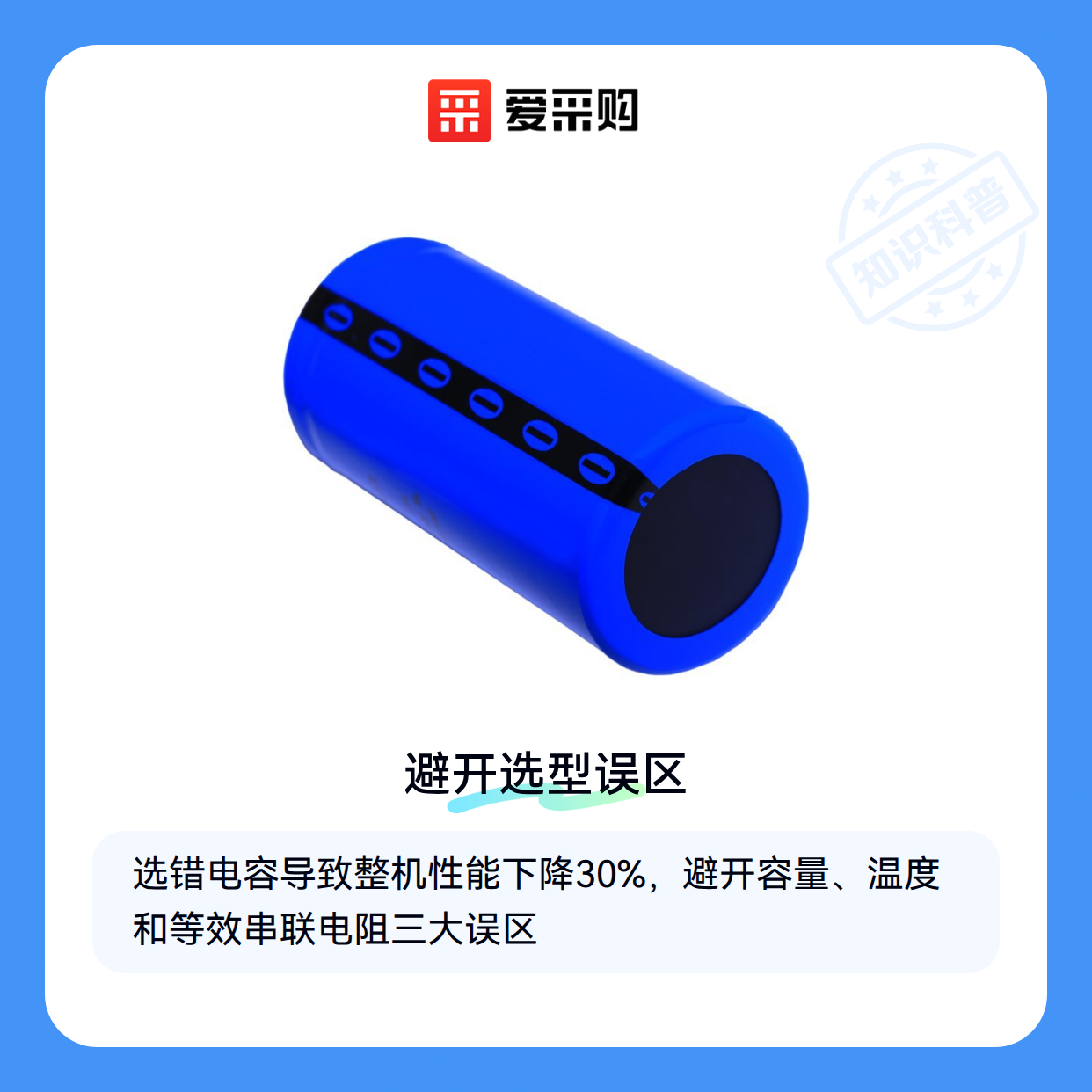

一、为什么电路板电容选型会影响整机性能

电路板上的电容远不止是简单的储能元件，它直接影响着信号完整性、电源稳定性和高频噪声抑制。常见的问题往往源于三个认知误区：

• 只看容量忽视频率：大容量电解电容能稳定电压，但对高频噪声几乎无效
• 低估温度影响：高温环境下电容寿命可能缩短至标称值的1/3
• 忽略等效串联电阻：这个隐藏参数会悄悄吃掉你的电路效率

实际应用中，电容失效案例中约60%源于选型不当而非质量问题。这就像给跑车加拖拉机机油——再好的零件也发挥不出性能。

二、从滤波到储能：电路板电容的三大核心功能

电源滤波

• 低频段依赖电解电容的"水库效应"平抑电压波动
• 中高频段需要高频电容快速响应电流变化
• 极端情况下，不同频段电容需要组合使用

信号耦合

• 交流信号传输需要低损耗电容
• 容值过大会导致信号延迟
• 容值过小则衰减有用信号

能量缓冲

• 瞬间大电流需求时提供额外能量
• 防止电源电压瞬间跌落
• 特别关键在电机驱动等场景

核心结论：没有"万能电容"，只有针对特定功能的优化设计。

三、根据工作频率和电压需求匹配电容类型

遇到选型困惑时，可以按这个决策树快速锁定方向：

1. 工作频率>1MHz时
   • 优先选择高频电容
   • 注意介质材料的频率特性
   • 典型应用：射频电路、开关电源

2. 电压波动大的场景

   • 选用耐压余量≥50%的电解电容
   • 注意纹波电流参数
   • 典型应用：电源输入/输出端

3. 既要高频又要大容量

   • 考虑多电容并联方案
   • 低频电容与高频电容组合使用
   • 典型应用：CPU供电电路

避坑提示：千万别用普通电解电容替代高频电容——就像不能用水库闸门控制水龙头流速。

四、焊接和维护电路板电容需要哪些辅助工具

装错电容比选错电容更常见，这些工具能帮你避免低级错误：

• 精密焊接
  • 含银焊锡减少虚焊
  • 恒温烙铁防止热损伤
  • 对焊锡流动性的要求比普通焊接更高

• 质量验证
  • 数字万用表检测容值/ESR
  • 热成像仪观察温升异常
  • 建议选用带电容测量功能的型号

经验之谈：焊点光亮不等于焊得好，容值测量才是终极检验标准。

五、避免电容安装中的极性错误和热损伤

这些实操细节老工程师也常疏忽：

• 极性标识

  • 贴片电容的极性标记可能小如针尖
  • 建议用放大镜二次确认
  • 反接的电解电容会在通电瞬间失效

• 焊接温度

  • 超过260℃会损伤电容内部结构
  • 使用超声波焊锡材料可降低焊接温度
  • 双面板焊接要控制单面加热时间

• PCB板布局
  • 高频电容要尽量靠近IC电源引脚
  • 大容量电容远离热源
  • 避免电容与连接器形成振动耦合

血泪教训：炸裂的电容不一定质量差，可能是你的安装方式不对。

选电容本质是选解决方案——先明确你的电路要解决什么问题，再匹配对应的电容类型。高频场景看介质损耗，电源滤波看纹波电流，信号耦合看容值精度。配套的焊锡和万用表同样重要，它们是你质量防线的最后关卡。
