为什么参数相近的CMF共模滤波器在实际应用中效果差异明显？选型时若忽略关键场景适配性，可能让EMI抑制效果大打折扣。
为什么你的CMF共模滤波器总达不到预期效果？选型时可能忽略了这些
6小时前一、共模噪声过滤原理与滤波器分类
CMF共模滤波器的核心价值在于抑制共模噪声——这种干扰信号会沿电源线或信号线同向传输，导致设备误动作或辐射超标。与
常见类型包括SMD贴装型和插件型，前者适合空间受限的紧凑设计，后者便于大电流场景的散热处理。例如CMF4532F系列采用SMD封装，在通信设备中能平衡体积与滤波需求。

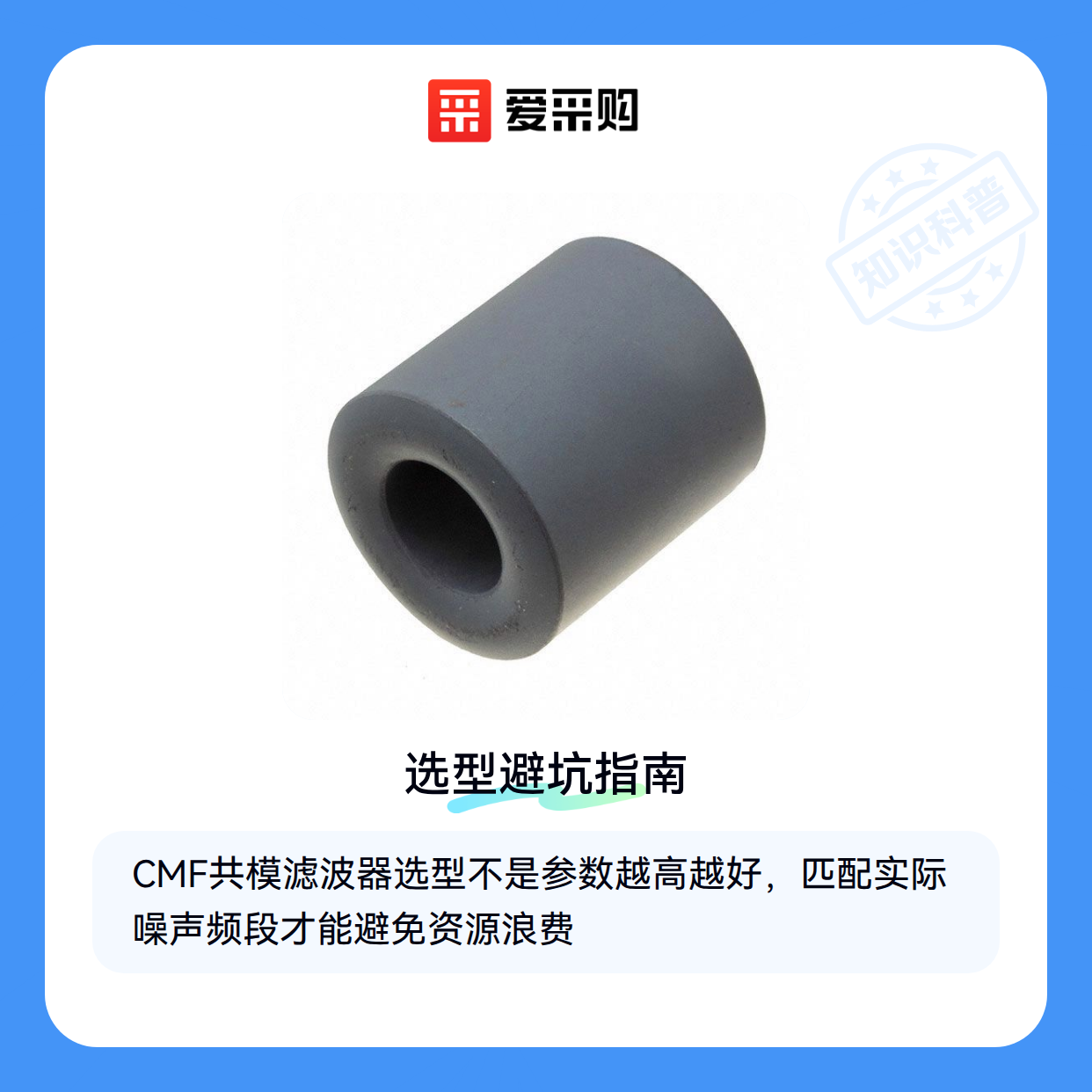

选型前需明确：共模滤波器并非参数越高越好，未匹配实际噪声频段的器件可能造成资源浪费甚至引入新干扰。
二、被忽视的选型关键：电流与频率的隐性要求
电流容量常被当作简单标称参数，实则影响深远：
- 长期满载运行可能使磁芯饱和，导致滤波性能断崖式下降
- 脉冲电流场景需考虑瞬时耐流能力，标称值可能不足
有效频率范围比阻抗值更重要。工业变频器需关注低频段衰减，而医疗设备更看重高频抑制，像
温度系数常被低估，高温环境下阻抗漂移可能使精心设计的滤波电路失效。选型时应优先确认器件在真实工作温度区间的稳定性。
三、工业与通信场景下，如何匹配CMF共模滤波器的关键参数？
不同应用场景对CMF共模滤波器的性能需求差异显著，选型时需优先考虑干扰频率范围和电流负荷两大核心参数。工业设备通常面临低频大电流干扰，而通信设备则需要应对高频信号下的共模噪声。
- 工业自动化场景：重点关注电流容量和温度稳定性，
大电流共模滤波器 能有效应对电机启停时的瞬时干扰，同时需确保在高温环境下性能不衰减 - 通信设备场景：优先选择
高频共模滤波器 ，其截止频率需覆盖设备工作频段，同时小尺寸设计更利于PCB布局紧凑的设备 - 医疗电子场景：需兼顾EMI抑制与信号完整性，差模滤波器或
共差模分离器 可能成为补充方案
当设备空间受限时，超
对于三相工业设备，差模增强型滤波器能同步处理共模和差模干扰，其螺栓安装方式和宽温度适应性更适合变频器、电焊机等强干扰环境。这类方案虽成本较高，但能减少后续追加防护组件的麻烦。
选型后的系统兼容性测试不可忽视，特别是当滤波器需要与EMI磁环或
四、为什么选完CMF共模滤波器后还要考虑配套组件？
许多用户在选型CMF共模滤波器时，往往只关注主设备的参数匹配，却忽略了配套组件对整体EMI抑制效果的影响。实际上，滤波器支架、外壳等附件不仅关系到安装稳定性，还会影响散热效率和电磁屏蔽性能。例如在工业变频器应用中，未使用专用散热片的滤波器可能因温升过高导致磁芯特性劣化。
配套组件的选择需要与主设备形成系统化解决方案：
- 金属外壳能提供额外电磁屏蔽层，但要注意避免与
滤波器磁芯 形成涡流损耗 - 防震支架对车载或振动环境下的滤波器固定至关重要
- 接线端子台的材质和结构会影响高频噪声的二次辐射 这些细节往往在设备联调阶段才会暴露问题，建议提前规划配套方案。
对于需要长期运行的场景，还可以考虑增加
五、安装位置的小差异如何影响CMF共模滤波器效果？
CMF共模滤波器的安装位置往往比参数选择更容易被忽视。实测表明，同一滤波器在电源输入端和负载端的噪声抑制效果可能差异明显。最佳实践是尽量靠近干扰源安装，例如在变频器输出侧30cm范围内布置滤波器，同时确保接地端子与机柜的低阻抗连接。
布线方式同样关键：
- 输入输出线缆必须物理隔离，避免平行走线产生耦合
- 接地线应短直，长度超过15cm时建议改用扁平编织带
- 穿过金属孔洞的线缆需要加装磁环补充滤波 这些细节处理不当可能导致滤波器性能下降30%以上。
定期维护时，除了检查接线端子松动情况，还应注意清理积尘。使用
选择CMF共模滤波器时，从核心参数到配套组件的系统化考量，比单纯比较规格参数更重要。工业场景优先考虑电流余量和抗震性能，通信设备则需关注高频衰减特性。随着5G和新能源设备的发展，未来滤波器将更强调宽频带抑制和紧凑型设计，但匹配实际需求的选型逻辑始终是基础。
