为什么看似相同的EMC处理电缆效果差异明显？

当你在采购EMC处理电缆时，是否遇到过看似规格相同但实际抗干扰效果差异明显的情况？本文将揭示影响电缆EMC性能的关键技术差异，帮你建立科学的选型逻辑。

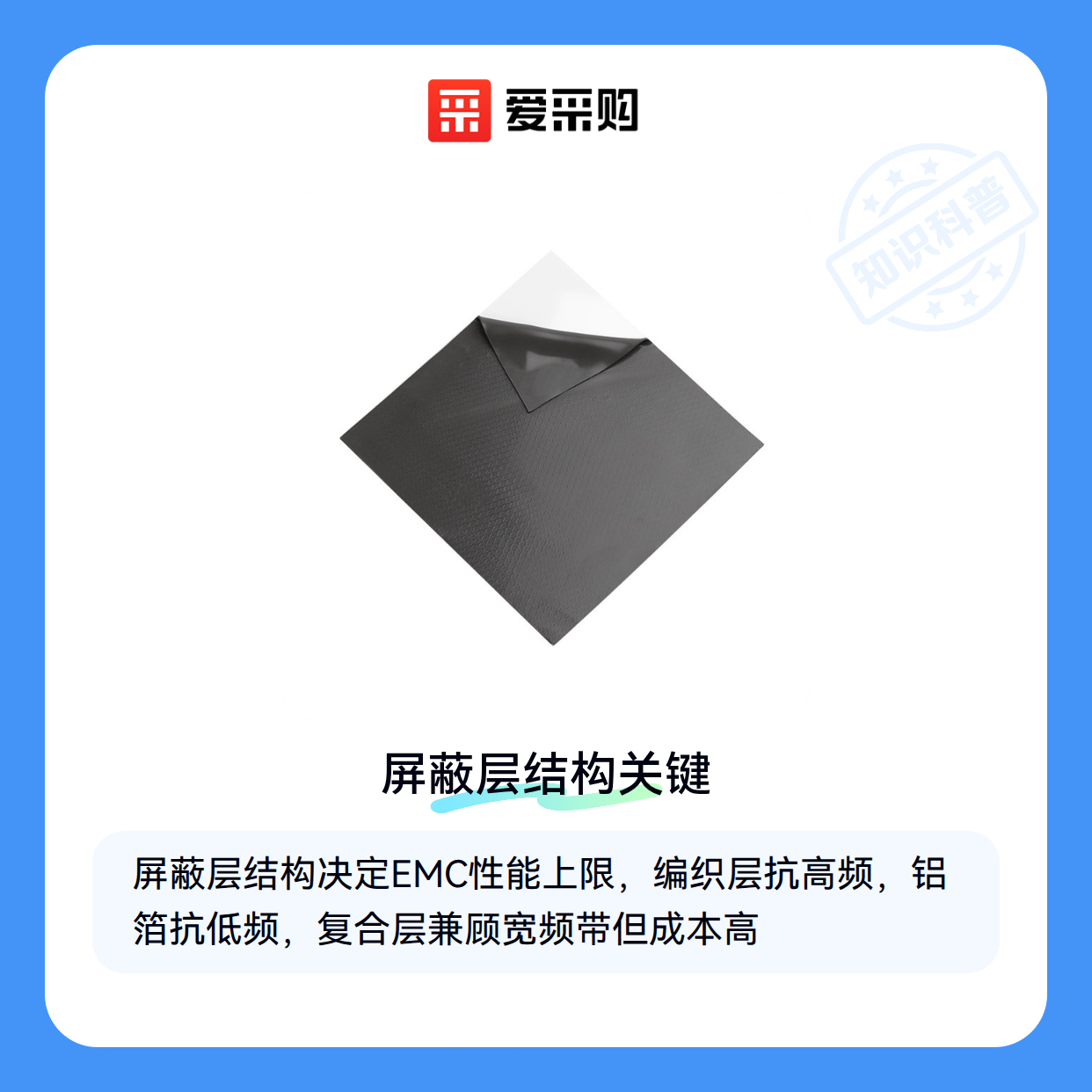

一、为什么屏蔽层结构决定了EMC性能上限？

电磁兼容性处理的核心在于干扰信号的吸收与疏导。电缆的屏蔽层作为第一道防线，其结构设计直接影响对高频辐射和低频传导干扰的抑制效果：

• 编织屏蔽层对高频干扰更有效，但覆盖率不足时会出现信号泄漏
• 铝箔屏蔽擅长抑制低频干扰，但机械强度较弱易破损
• 复合屏蔽结构能兼顾宽频带需求，但成本和技术复杂度更高

这些基础差异解释了为什么同样标称‘EMC处理’的电缆，在工业变频器或医疗设备等不同场景下表现悬殊。

二、如何通过非参数指标判断电缆EMC潜力？

专业参数表容易让采购者陷入数字比较的误区，其实有三个更直观的判断维度：

• 屏蔽层与导体的结合紧密度：影响高频信号泄漏风险
• 接地结构的对称性：决定共模干扰的导出效率
• 护套材料的介电常数：关联电缆自身产生的二次干扰

这些特性通常不会出现在常规参数表中，但可以通过样品解剖或简单测试验证，这也是专业供应商和普通供应商的核心差异点。

三、如何根据应用场景选择EMC处理电缆？

选择EMC处理电缆时，首先要明确设备所处的电磁环境类型。高频辐射干扰（如无线通信基站）与低频传导干扰（如工业电机）对电缆屏蔽结构的要求截然不同。

• 高频干扰场景：优先考虑同轴电缆或带双层屏蔽的双绞线，屏蔽层覆盖率需更高
• 低频干扰场景：单层编织屏蔽配合磁环即可满足多数需求
• 复合干扰环境：需要组合使用导电布包裹与吸波材料

医疗设备等对信号完整性要求严格的场景，应特别关注电缆的转移阻抗参数。阻抗越低，代表屏蔽层对内部导体的隔离效果越好，能有效防止心电监护等精密信号被干扰。此时镀锡铜编织屏蔽比普通铝箔屏蔽更具优势。

工业自动化场景的选型需平衡抗干扰与机械性能：

• 移动设备：选用带铠装层的阻燃屏蔽双绞线，兼顾抗弯折与EMC性能
• 固定安装：可考虑成本更优的单层屏蔽方案，但需确保接头处屏蔽连续性
• 潮湿环境：屏蔽层外需增加防水防腐涂层，避免接地失效

配套器件的选择同样影响整体效果。例如高频场景下，烧结铁氧体磁环能显著提升电缆端口的干扰抑制能力，而普通卡扣式磁环可能无法覆盖全部干扰频段。

四、为什么屏蔽接头和固定夹会影响整体EMC性能？

即使选用了优质的EMC处理电缆，若忽视配套器件的屏蔽完整性，系统级电磁兼容性仍可能大打折扣。常见的风险点在于电缆连接处的屏蔽层断裂或接地不良，这会导致高频干扰信号通过缝隙泄漏。

关键配套需关注三类组件：

• 屏蔽接头：欧式屏蔽接头通过金属壳体与电缆屏蔽层360度接触，比普通接头减少信号泄漏
• 固定夹具：电磁屏蔽电缆夹需确保压力均匀，避免挤压变形导致转移阻抗升高
• 接地附件：专用屏蔽层接地夹的接触面积应大于普通端子，且需定期检查氧化情况

实际案例中，医疗设备机柜因使用普通PVC线夹固定屏蔽电缆，导致30MHz以上频段的辐射骚扰超标。更换为带导电涂层的屏蔽管固定夹后，测试通过率显著提升。这类配件通过以下机制增强系统EMC：

1. 保持电缆弯曲半径大于5倍直径，防止屏蔽层褶皱
2. 避免不同电压等级电缆平行走线产生的耦合干扰
3. 确保接地路径阻抗低于主要干扰频率的波长1/10

配套选择应遵循‘同材质匹配’原则：铝箔屏蔽电缆优先配铝合金夹具，镀锡铜编织层则对应镀锌钢制品。对于需要频繁插拔的场景，可考虑预装铁氟龙绝缘胶带的接头，兼顾耐磨与绝缘性能。

五、安装阶段的哪些操作会削弱电缆屏蔽效果？

EMC处理电缆的现场安装往往存在三个典型误区：过度剥离屏蔽层、错误接地方式以及忽视环境腐蚀。曾有自动化生产线因将屏蔽层拧成单点接地，导致电机驱动器的传导骚扰超标。正确的全生命周期管理应关注：

• 剥离工艺：使用电动电缆剥线钳控制切割深度，保留至少20mm重叠屏蔽层
• 接地处理：多芯电缆需采用星型接地拓扑，避免形成接地环路
• 环境防护：潮湿场所应在接头处涂覆电磁屏蔽涂料，防止金属部件氧化
• 维护周期：每6个月用电缆测试仪检查屏蔽层导通电阻，偏差超过初始值30%需排查

对于移动设备用的柔性电缆，要特别注意弯曲疲劳对屏蔽层的影响。建议在经常活动部位加装风电绝缘胶带，其拉伸强度比普通PVC胶带更高，能有效缓冲机械应力。

EMC处理电缆的选型本质是系统级电磁兼容方案的起点。从屏蔽结构参数匹配应用场景，到配套器件保证安装完整性，再到使用维护预防性能劣化，每个环节都需闭环验证。建议先通过第三方EMC测试服务确认主电缆性能，再逐步完善屏蔽管固定夹等配套方案，最终实现从单点合规到系统可靠性的升级。
