仪表引压管的选型逻辑，老采购都看哪些关键点？

在压力测量系统中，仪表引压管就像血管一样承担着传递介质压力的关键作用。选错材质或规格，轻则数据失真，重则引发泄漏风险——但市面上从普通不锈钢到特种合金的选项太多，到底哪些参数真正值得关注？

一、仪表引压管为什么是压力测量的生命线？

当介质压力需要通过管道传递给压力变送器或差压变送器时，引压管的性能直接影响测量精度和系统安全。不同于普通管道，它需要同时满足三个核心要求：

• 无泄漏传递：管壁必须能承受脉动压力冲击，焊接或卡套连接处不能有微观渗漏
• 介质兼容性：酸性气体、高温蒸汽等介质会腐蚀普通碳钢管，需要防腐引压管的特殊材质
• 清洁度保障：食品、医药等行业要求管道内壁达到BA级抛光，避免介质污染

像Alloy20引压管这类镍基合金产品，就是为强腐蚀工况设计的解决方案，其耐点蚀性能比316L不锈钢提升3倍以上。

二、不同材质引压管在实际工况中的表现差异

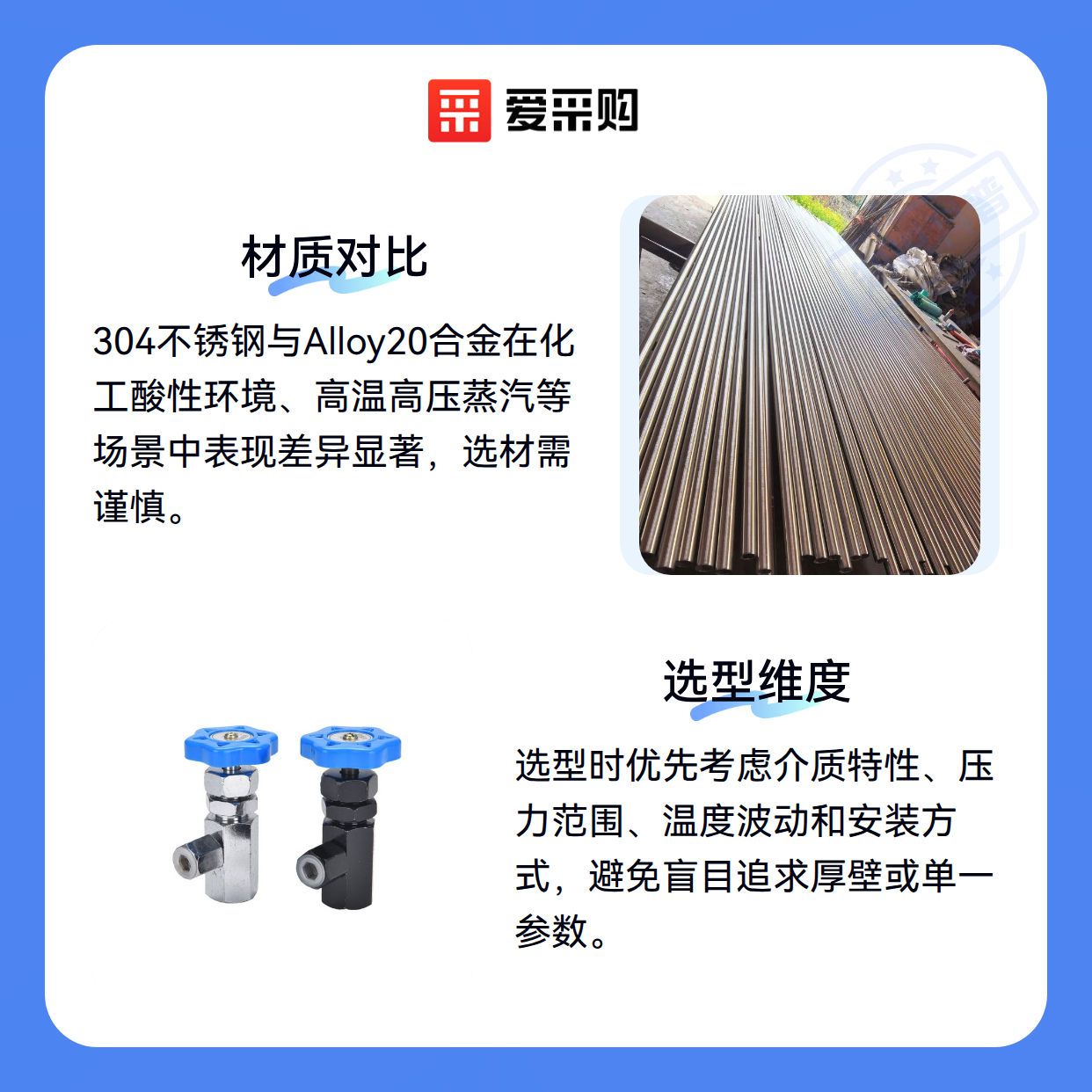

同样是仪表引压管，304不锈钢和Alloy20合金在以下场景中表现迥异：

• 化工酸性环境：304不锈钢在pH<2的盐酸中会快速腐蚀，而Alloy20的镍铬钼成分能形成钝化膜
• 高温高压蒸汽：普通不锈钢在150℃以上可能发生晶间腐蚀，需选用固溶处理的BA光亮不锈钢管
• 食品医药应用：电解抛光（EP级）管道的粗糙度≤0.4μm，能杜绝微生物滞留

⚠️ 注意：不要被"厚壁"误导——某些高压场景需要的是材质韧性而非单纯加厚，比如氢能源系统更关注材料的耐氢脆特性。

三、根据工况选择引压管的四个维度判断

选型时建议按这个顺序锁定需求：

1. 介质特性
   氯离子含量>50ppm优先考虑高压引压管的镍基合金；食品介质则需要卫生级不锈钢引压管的内抛光处理
2. 压力范围
   10MPa以下可用冷轧无缝管，超高压工况需关注材料的屈服强度（如Alloy20可达324MPa）
3. 温度波动
   频繁热循环场景要检查管道热膨胀系数，避免连接处应力开裂
4. 安装方式
   卡套连接需配合压力表接头，焊接连接则要预留热处理余量

关键技巧：采购时要求供应商提供相同工况的服役案例，比参数对比更直观。

四、安装引压管时容易被忽视的配套件

很多人装好主管道才发现还需要这些"小零件"：

• 脉动缓冲：压力表缓冲管能消除泵送介质时的压力波动，尤其适合液压系统
• 检修隔离：在引压管入口加装压力表阀门，方便后续校准或更换仪表
• 快速拆卸：发酵罐等需要频繁清洗的设备，用压力表安装支架搭配快装接头更高效

典型失误：忘记在垂直管道最高点安装排气阀，导致气体聚集影响测量。

五、引压管日常维护中那些"小事"其实很重要

这些操作能延长3倍以上使用寿命：

• 每月检查卡套接头是否松动（特别是振动环境）
• 每年用内窥镜检查精密仪表无缝管内壁腐蚀情况
• 停机时排净管内介质，避免结晶堵塞（尿素生产常见问题）
• 更换压力表三通阀时同步检查密封垫片老化程度

经验值：当引压管出现外壁"发汗"现象（微小渗漏），通常剩余寿命不超过6个月。

从材质耐腐蚀性到配套阀门的选型，仪表引压管系统需要整体考量。建议先明确介质特性与压力范围，再匹配对应等级的管材和连接件，最后通过定期维护规避潜在风险。
