双稳态开关电路为什么总出问题？你可能忽略了这些关键细节

双稳态开关电路总出问题？多半是忽略了触发条件或负载匹配这些关键细节。别急着换型号，先看看这些容易被忽视的陷阱。

一、为什么你的双稳态开关电路总是不稳定？

双稳态开关电路的稳定性问题往往源于几个容易被忽略的误区。

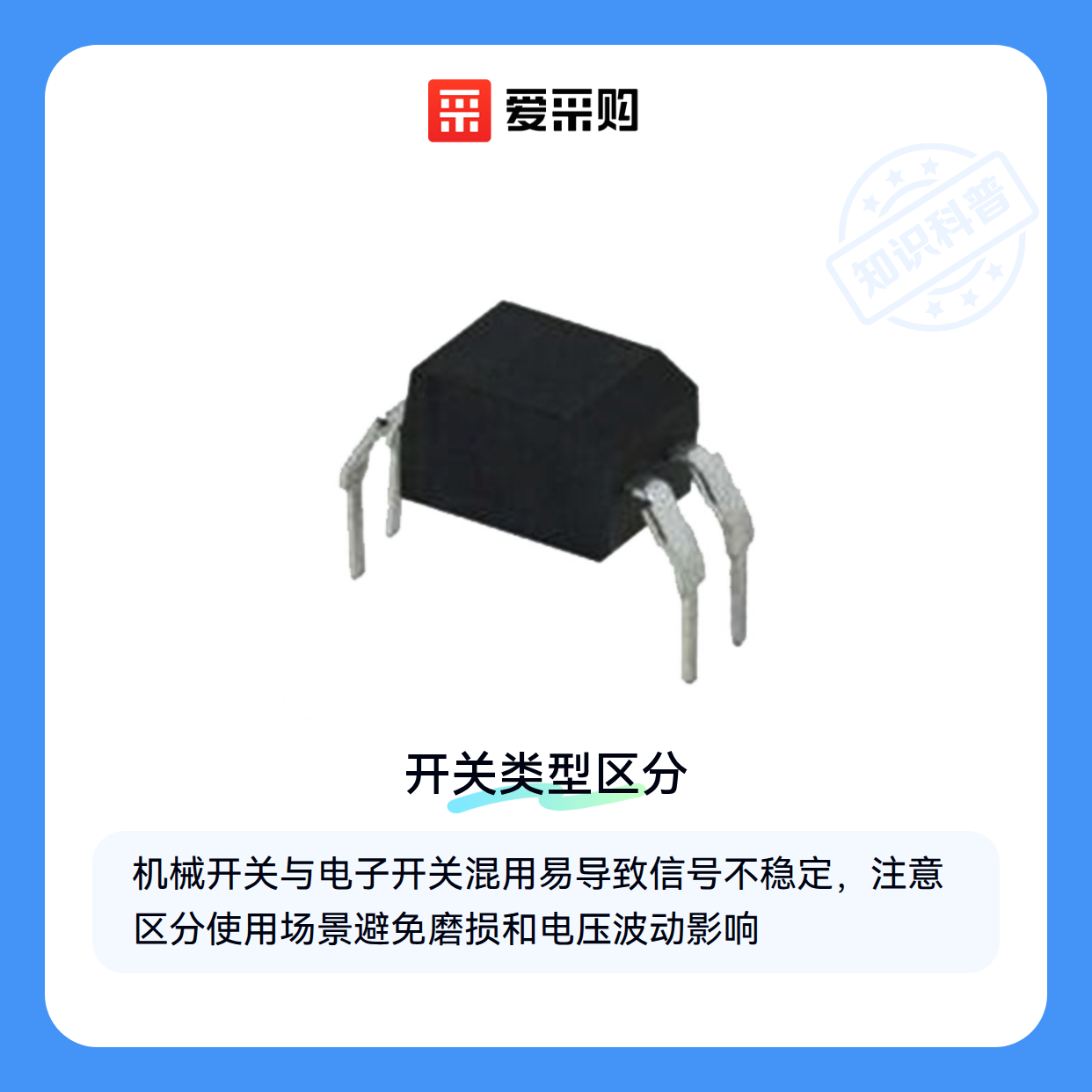

• 机械开关与电子开关混用：机械开关的物理触点容易因频繁操作产生磨损，而电子开关对电压波动更敏感，混用可能导致信号传输不稳定。
• 触发条件不匹配：双稳态电路对输入信号的上升/下降时间有严格要求，过快或过慢都可能无法正常触发状态切换。
• 负载能力误判：未考虑实际负载电流需求，导致触发器无法驱动后续电路，表现为输出信号衰减或延迟。

实际使用中，自锁开关电路的防水防尘性能常被低估。在潮湿或多尘环境中，普通开关触点氧化会导致接触电阻增大，进而影响双稳态电路的触发可靠性。这类场景下需要特别关注开关的防护等级和触点材质。

另一个隐蔽问题是电源噪声。双稳态电路对电源纹波敏感，尤其是采用CMOS工艺的触发器芯片。当电源线上存在高频干扰时，可能引发误触发或状态保持失败。这解释了为什么同样的电路设计在不同供电环境下表现差异明显。

二、从电路设计到元件选型的避坑指南

要解决上述问题，需要从三个层面优化：

1. 信号调理：在触发器输入端增加施密特整形电路，可有效过滤噪声并规范信号边沿
2. 电源去耦：每个触发器芯片的VCC引脚就近布置0.1μF陶瓷电容，抑制高频干扰
3. 负载隔离：当驱动电流较大时，建议通过MOSFET或继电器进行功率级隔离

对于关键应用场景，触发器电路的选择尤为重要。工业环境宜选用带施密特输入的D型触发器，其更高的噪声容限能适应复杂的电磁环境。而低功耗设备则可以考虑HC系列CMOS触发器，在满足速度要求的同时降低静态功耗。

实际布线时，双稳态电路的走线应尽量简短。特别是时钟信号线要避免与高频或大电流线路平行走线，必要时采用屏蔽措施。这些细节处理往往比单纯追求高性能芯片更能提升系统稳定性。

三、选错配套工具，双稳态开关电路可能无法稳定工作

双稳态开关电路的性能不仅取决于电路本身，配套工具的选择同样关键。例如，使用低质量的逻辑分析仪可能无法准确捕捉电路的切换状态，导致误判电路工作状态。 实际使用中，配套工具的精度和响应速度直接影响对电路性能的评估和调试效果。

以下配套工具的选择需特别注意：

• 逻辑分析仪：建议选择采样率较高的型号，以确保能准确捕捉快速切换的信号
• 信号发生器：需要稳定的输出信号，避免引入额外噪声干扰电路工作
• 测试线缆和连接器：接触不良会导致信号衰减，影响测试结果准确性

长期使用中，配套工具的维护也不容忽视。例如测试探头的氧化、线缆的老化都会逐渐影响测试精度。定期检查配套工具的状态，能避免因工具问题导致的电路性能误判。

四、如何判断双稳态开关电路是否工作正常？

在实际应用中判断双稳态开关电路是否正常工作，需要综合考虑多个观察点：

• 切换速度是否稳定，无明显延迟
• 输出电平是否干净，无明显振荡
• 在长时间工作后性能是否保持一致

当发现电路性能下降时，建议按照以下顺序排查：

1. 检查电源稳定性，排除供电问题
2. 验证输入信号质量，确认信号源正常
3. 检查配套测试工具是否工作正常
4. 最后再怀疑电路本身问题

记住，大多数电路问题往往不是电路设计本身的问题，而是使用环境、配套设备或操作方式导致的。建立系统的排查流程，能更快定位问题根源。
