选错导热衬垫，散热效率减半的隐患

电子设备散热不良往往源于一个容易被忽视的部件——导热衬垫的选择不当。当你在处理高密度电路板或大功率芯片时，选错材质或厚度可能导致散热效率直接腰斩。

一、为什么电子设备散热离不开导热衬垫？

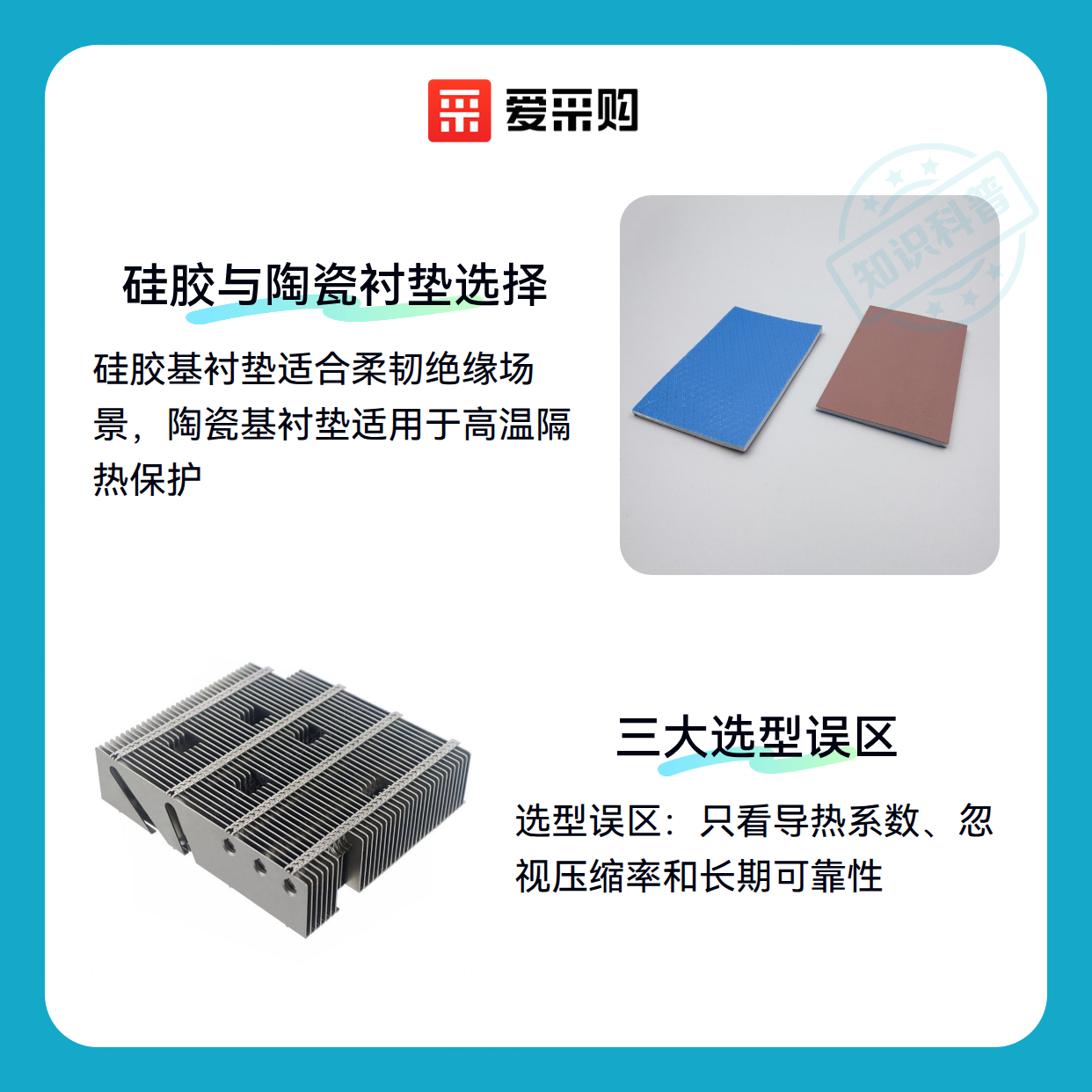

现代电子设备的发热量越来越大，单纯依靠金属外壳或散热片已无法满足需求。导热衬垫的作用在于填补发热元件与散热器之间的微观空隙，消除空气隔热层。常见的有硅胶基和陶瓷基两类：

• 导热硅胶垫片适合需要柔韧性和绝缘的场景，比如电路板上的芯片散热
• 低导热陶瓷垫片则用于高温环境下的隔热保护，例如玻璃窑炉设备

关键点在于：衬垫不是越厚越好，也不是导热系数越高越合适。需要根据实际接触面的平整度和压力来平衡选择。⚡

二、这些导热衬垫的选型误区，你可能正在犯

采购时最容易踩的三个坑：

1. 只看导热系数：高导热材料若与接触面贴合不紧密，实际效果可能还不如低导热产品
2. 忽视压缩率：过硬的衬垫在安装压力不足时无法充分填充缝隙
3. 忽略长期可靠性：某些材料在高温下会变脆或出油，导致散热性能随时间下降

比如LED驱动电源常用的石墨导热衬垫，虽然导热性能优异，但在震动环境中容易碎裂。这时就需要考虑添加金属网增强的复合衬垫。⚡

三、根据发热量选择导热衬垫材质的实用建议

针对不同发热场景的解决方案：

• 中低发热量设备（如工控主板）：1-3W/m·K的普通硅胶垫片足够，重点考虑安装便利性
• 高发热量芯片（如CPU/GPU）：需要5W/m·K以上的导热凝胶或相变材料
• 极端高温区域：考虑金属导热衬垫与柔性导热衬垫的复合结构

特别注意：当使用导热膏等界面材料时，要确保衬垫本身具备足够的抗渗透性，避免材料迁移污染电路。⚡

四、搭配散热模组时需要注意的兼容性问题

采购衬垫后常遇到的配套问题：

• 压力适配：液冷散热模组的安装压力通常大于风冷，需要选择抗压强度更高的衬垫
• 尺寸公差：服务器用散热模组的加工精度较高，衬垫厚度公差最好控制在±0.1mm
• 化学兼容：某些散热风扇的润滑油会与硅胶发生反应，需提前测试

经验表明，先确定散热方案再选衬垫，比反过来操作成功率高出40%。⚡

五、安装导热衬垫时容易忽略的操作细节

实际操作中的注意事项：

• 清洁表面：即使肉眼看不见的氧化层也会显著影响热传导
• 分阶段加压：先用手压平，再用工具逐步锁紧螺丝，避免材料移位
• 老化测试：建议72小时高温运行后重新检查衬垫状态

对于新能源散热模组等特殊应用，还要考虑衬垫在冷热循环下的尺寸稳定性。

记住：衬垫边缘轻微溢出是正常现象，过度修剪反而会破坏密封性。⚡

选择导热衬垫本质上是平衡导热效率、机械性能和成本的过程。根据设备发热特性先锁定导热硅胶垫片或陶瓷基材，再结合安装环境考虑金属导热衬垫等增强方案，最后通过实测验证散热效果。
