贴片运算放大器选型避坑指南：如何避免参数相似却用不对的尴尬？

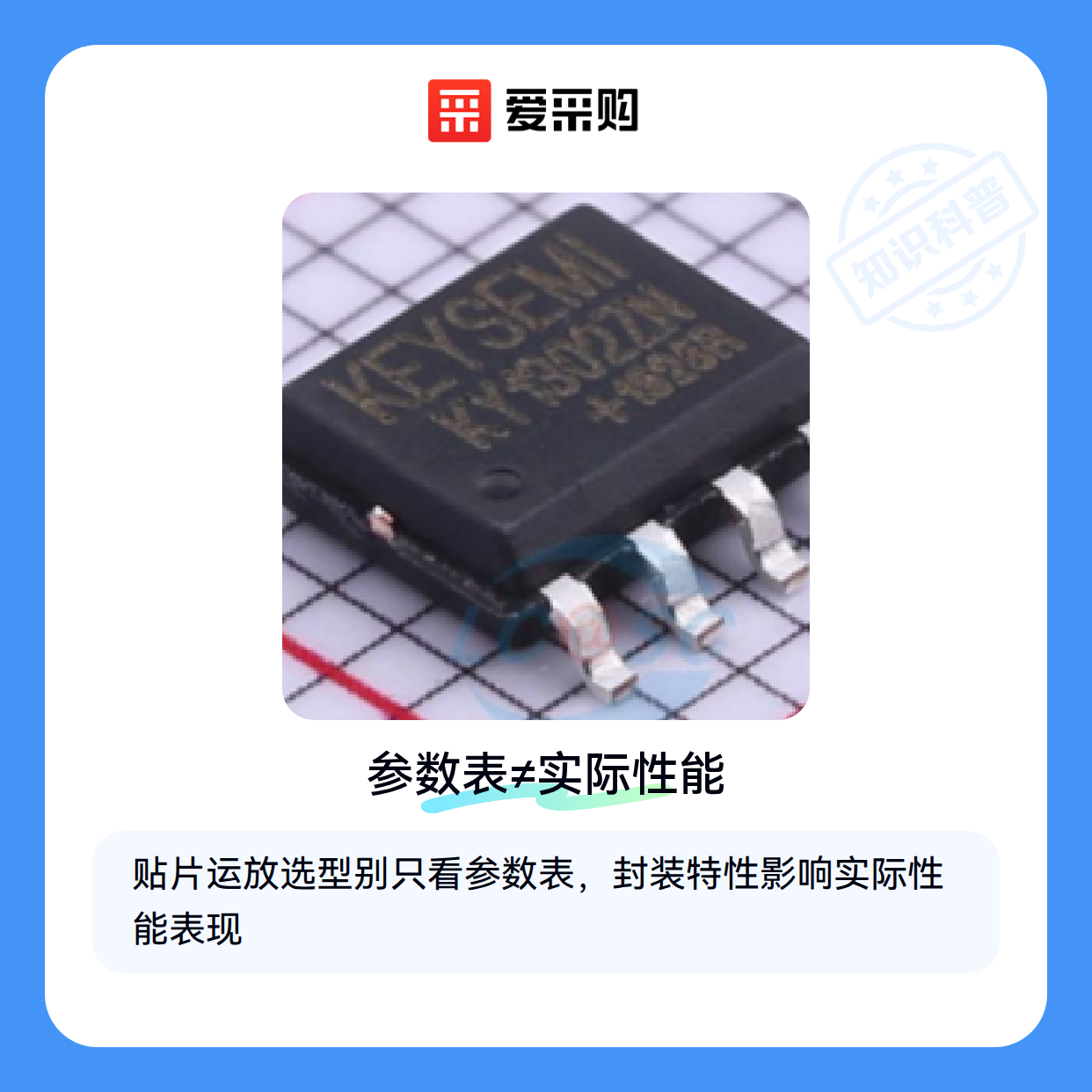

2小时前一、为什么贴片封装运放不能只看参数表？
运算放大器的增益带宽积和压摆率等核心参数，在实际应用中会因贴片封装特性产生显著差异。例如SOIC-8封装的热阻特性可能限制高频场景下的持续输出能力。
贴片封装带来的三大隐性约束：
- 散热效率影响长期稳定性
- 引脚间距限制PCB布局自由度
- 封装厚度决定机械应力耐受度
这些物理限制往往不会直接体现在参数表中，却可能让两个标称参数相同的运放在实际电路中表现迥异。
二、从TDA2822L看贴片运放的场景适配陷阱
以典型的SOP14封装运放为例，其多通道特性适合需要空间紧凑的模块化设计，但通道间串扰可能影响精密测量场景。
对比不同封装规格时会发现：
- 更宽的引脚间距有利于手工焊接维修
- 更薄的封装适合多层堆叠设计
- 金属散热片封装能提升高温稳定性
这些差异点提醒我们：选型时要先明确自己的优先级是维修便利性、空间利用率还是温度适应性。
三、如何根据应用场景选择最合适的贴片运算放大器？
选择贴片运算放大器时，关键不在于参数表的表面相似性，而在于明确你的应用场景对性能指标的实际需求优先级。以下是三种典型场景的分流判断：
- 低噪声应用：如传感器信号调理或音频前置放大，需要关注输入电压噪声密度和1/f噪声拐点频率，此时
低噪声运算放大器 的性能优势会明显体现 - 差分信号处理：在工业仪表或通信接口中需要抑制共模干扰时，
差分放大器 的共模抑制比(CMRR)和带宽成为核心考量 - 通用场景：对成本敏感且无特殊性能要求的电路，可优先考虑供电范围宽、静态电流适中的通用型运放
低噪声运算放大器的选型需要特别注意噪声参数与供电电压的平衡。某些型号虽然在低电压下噪声表现优异，但高压应用时噪声曲线可能急剧恶化。此外，封装尺寸与热噪声的关系常被忽视——更小的贴片封装在密集布局中可能因散热不良导致噪声性能下降。
当信号链需要处理差分输入时，单纯用两个普通运放搭建的差分电路往往难以达到集成差分放大器的共模抑制效果。真正的
实际选型时建议先绘制信号链框图，标出各节点对噪声、带宽、压摆率的容忍阈值，再反向推导运放参数要求。这种系统级视角能有效避免陷入单一参数比较的陷阱，也为后续的PCB布局和焊接工艺选择奠定了基础。
四、贴片运放焊接与测试设备选配：如何避免工艺不匹配？
选对贴片运算放大器只是第一步，实际应用中因焊接温度曲线不匹配或测试夹具不适配导致的失效案例并不少见。回流焊温度过高可能损伤芯片内部结构，而测试接触不良则会让精密参数测量失去意义。
关键配套设备选择要点：
- 焊接设备：优先考虑支持温度曲线编程的
恒温焊台 ，无铅中温锡膏 能平衡焊接可靠性与热应力 - 测试夹具：
窄间距IC测试夹 需匹配封装引脚间距，弹簧探针接触压力要适中避免损伤焊盘 - 辅助工具：防静电镊子和吸嘴可防止ESD损伤，
散热硅胶片 能改善高温工况下的热传导
对于小批量维修场景，手动焊接时建议配合
五、PCB布局与静电防护：那些容易被忽视的实操细节
即使参数匹配的贴片运放，不同PCB布局方案可能导致噪声性能差异明显。关键接地处理要点包括：电源退耦电容尽量靠近供电引脚，模拟与数字地分割时采用单点连接，敏感信号走线避开高频干扰源。
静电防护的常见误区：
- 仅依赖
防静电手环 不够，工作台面应铺设防静电托盘 形成完整放电回路 精密镊子 等工具需定期检测绝缘性能，避免意外放电损伤输入级MOS管- 存储时未使用的运放应保留原厂防静电包装，避免引脚暴露在潮湿环境
对于高密度封装型号，散热设计往往被低估。在有限空间内，通过
贴片运算放大器的选型本质是系统级匹配——从芯片参数到焊接工艺，从测试方法到PCB布局，每个环节的适配性都会影响最终性能。先明确应用场景的核心需求优先级，再反向推导封装形式、配套设备和工艺要求，才能避免‘参数达标却用不对’的困境。
