法兰采购中这个细节没注意，后期维护成本翻倍

法兰选型时如果忽略了密封面处理这个细节，后期维护成本可能比采购价还高。这不是危言耸听——法兰连接处的泄漏、腐蚀问题往往源于最初的材料或结构选择不当。

一、为什么法兰选型直接影响系统寿命？

法兰作为管道系统的"关节"，承担着连接与密封的双重使命。实际应用中90%的泄漏事故都发生在法兰连接处，根本原因往往可以追溯到选型阶段：

• 材质错配：比如在含氯环境中选用普通304不锈钢法兰，晶间腐蚀会加速密封面失效
• 压力等级不足：低压系统误用美标对焊法兰 Class150，在压力波动时易变形
• 结构选择不当：频繁拆卸的检修口使用平焊法兰，螺栓孔磨损后无法二次密封

结论：法兰不是简单的连接件，选型失误会引发连锁反应 → 密封失效 → 介质泄漏 → 系统停机 🔧

二、法兰密封失效的三大主因

1. 密封面损伤
   法兰密封面的Ra值（粗糙度）超过3.2μm时，垫片无法填充微观凹槽。常见于：

   • 运输中未做保护的突面（RF）法兰
   • 二次使用的旧法兰未重新车削密封面

2. 螺栓预紧力不均
   用普通扳手紧固的法兰螺母，相邻螺栓应力差可能超过30%，导致垫片局部过载

3. 热膨胀差异
   管道与法兰材质不同时（如碳钢管配不锈钢法兰），温度变化会使密封比压下降

结论：密封失效很少是单一因素导致，往往是选型、安装、维护环节问题的叠加 ⚠️

三、不同压力等级该匹配哪种法兰？

高压场景特别注意：
Class300及以上美标对焊法兰建议选用带颈结构，颈部过渡区能有效分散应力。化工管道推荐整体锻打法兰，比板式法兰减少60%的焊缝隐患。

低温环境补充方案：
当介质温度低于-29℃时，碳钢法兰需做低温冲击试验，或直接选用A350 LF2材质的专用法兰。

结论：压力等级不是唯一标准，还要结合温度、介质特性综合判断 🔍

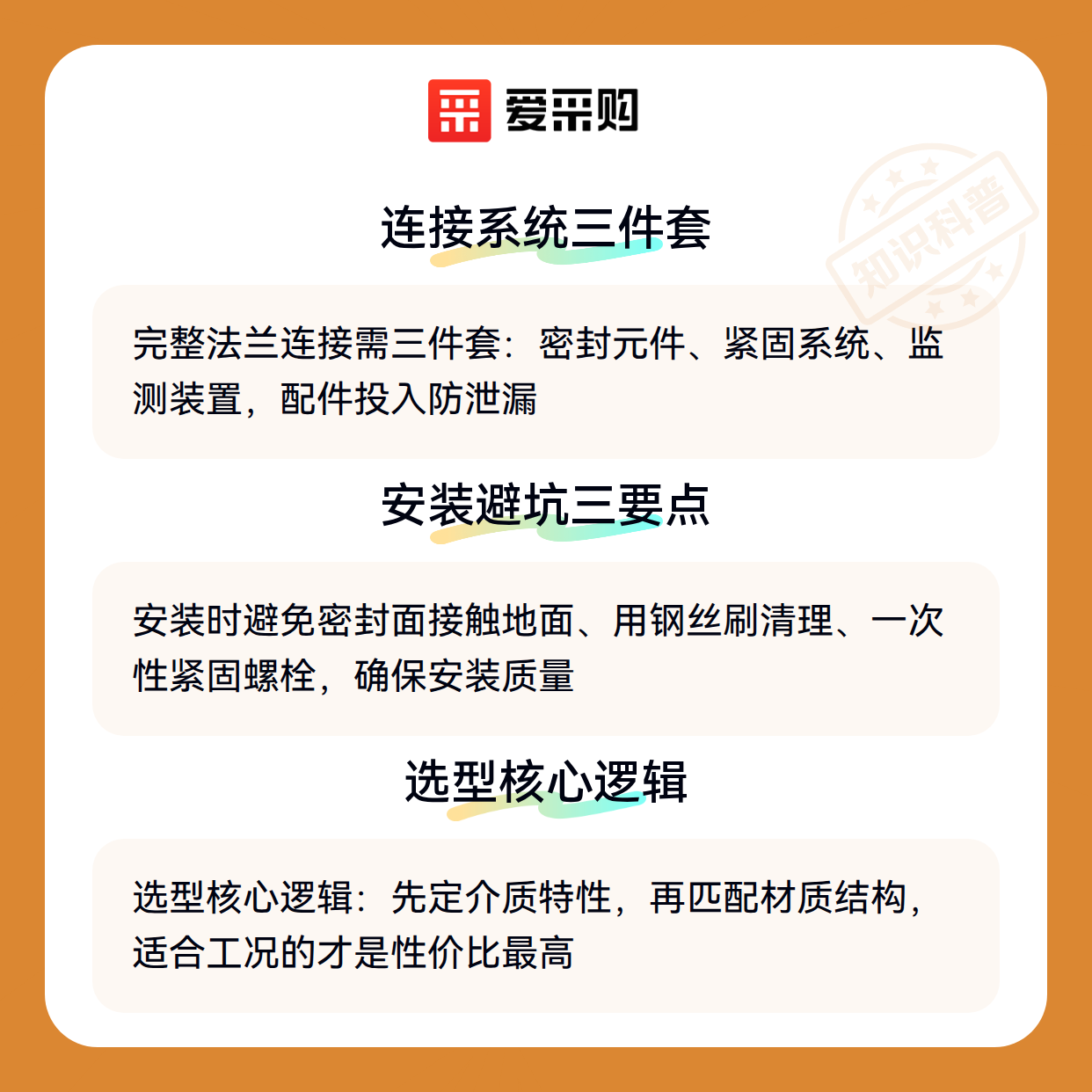

四、法兰安装后还需要哪些配件？

完整的法兰连接系统需要"三件套"配合：

1. 密封元件

   • 常规工况：无石棉法兰垫片（温度≤260℃）
   • 高压高温：法兰金属垫八角环或透镜垫
   • 腐蚀环境：PTFE包覆法兰密封环

2. 紧固系统

   • 建议使用碟簧垫圈配合法兰螺母，补偿热胀冷缩造成的预紧力损失

3. 监测装置

   • 关键部位加装法兰压力表，实时监测密封状态

结论：配件成本通常占法兰连接的15%-20%，但这笔投入能避免80%的泄漏风险 💡

五、法兰安装时最易犯的3个错误

1. 密封面直接接触地面
   突面法兰的密封面朝下放置会划伤精加工面，应用木块垫高

2. 用钢丝刷清理密封面
   应该用铜丝刷或专用塑料刮刀，避免产生贯穿性划痕

3. 一次性紧固螺栓
   正确步骤：

   1. 手动预紧所有螺栓
   2. 按十字交叉顺序分三次拧紧
   3. 最终用扭矩扳手校准

结论：安装质量比法兰本身的质量更容易被忽视，却直接影响使用寿命 🛠️

法兰选型的核心逻辑很简单：先确定介质特性（腐蚀性/温度/压力），再匹配材质和结构类型，最后考虑配套系统。记住，对焊法兰不是高压场景的唯一解，平焊法兰也非低压系统的万能选项——适合工况的，才是性价比最高的。
