降压芯片买完才发现，这些配套元件少不了

当你发现电路板频繁重启或输出电压不稳时，问题往往出在电源管理环节——而降压芯片正是这个环节的隐形守护者。选对型号只是第一步，实际应用中还有太多细节需要提前规划。

一、为什么电路设计总在电源环节出问题？

电源设计就像给精密仪器供血，DC-DC降压芯片的效率直接影响整个系统的稳定性。常见痛点包括：

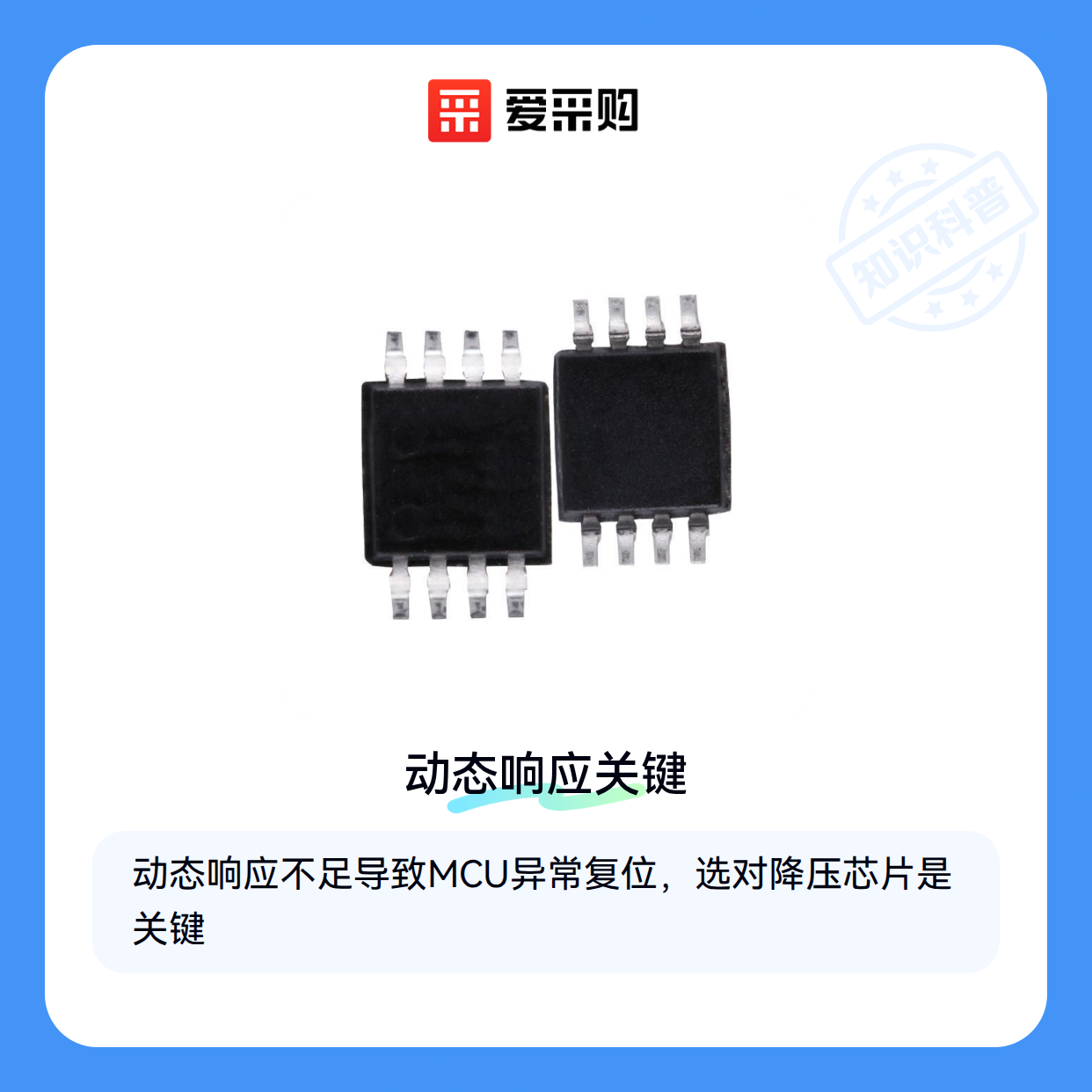

• 动态响应不足：负载突变时输出电压波动大，导致MCU异常复位
• 热损耗集中：传统线性方案在压差大时发热严重，SOT23-6降压芯片等小封装器件散热更需谨慎
• 噪声干扰：开关频率与信号频段重叠时引发EMI问题

这些问题往往在原型测试阶段才暴露，而那时重新设计PCB代价巨大。🔧 提前理解电源特性比后期补救更划算。

二、同步与非同步方案究竟差在哪里？

同步架构的降压转换器通过MOS管替代续流二极管，能显著降低导通损耗，但成本更高且需要更复杂的驱动电路。非同步方案则胜在结构简单，适合对成本敏感的低压场景：

• 同步方案优势：效率提升5-15%，特别适合大电流应用
• 非同步方案优势：外围元件少，布板面积更紧凑
• 混合模式：部分芯片支持PFM/PWM自动切换，轻载时更省电

实际选型时要权衡效率、成本和布局复杂度。⚡ 电流超过3A时，同步方案的热优势会明显显现。

三、当LDO和降压芯片都能用时怎么选？

虽然LDO稳压芯片和降压芯片都能实现电压转换，但它们的适用场景截然不同：

• 优先选LDO的情况：

  • 输入输出电压差小于1.5V
  • 对噪声敏感的信号链供电
  • 需要快速瞬态响应的场合

• 优先选降压芯片的情况：

  • 输入电压高于5V
  • 负载电流超过500mA
  • 需要高转换效率的电池供电场景

对于工业级宽压输入，降压模块的隔离设计能提供更好的抗干扰能力，但会牺牲一定效率。🔌 在24V转5V这类中功率场景，模块化方案往往比分立设计更可靠。

四、容易被忽视的电源完整性配套元件

即使选了合适的电压调节器，这些配套元件的选择同样关键：

• 功率电感：饱和电流要留30%余量，DCR值影响效率
• 输入/输出电容：ESR和容值组合决定纹波水平
• 散热处理：自然对流条件下，每平方厘米铜箔可耗散约1W热量

特别提醒：陶瓷电容的直流偏置效应会导致有效容值下降，并联使用时要计算实际工作电压下的容值。🌡️ 高温环境建议选用聚合物电容替代电解电容。

五、布局不当会让芯片效率下降30%？

开关稳压器的PCB布局直接影响性能和EMI特性，这些细节最易被忽略：

• 热回路最小化：开关管、电感和续流二极管形成的环路面积要尽可能小
• 地平面分割：功率地和信号地单点连接，避免噪声耦合
• 反馈走线：远离电感和高频开关节点，必要时采用屏蔽线

实际测试时，建议用红外热像仪观察电流传感器监测的波形，能快速定位布局缺陷。📉 糟糕的布线可能导致芯片标称效率无法实现。

电源设计需要系统思维，从降压芯片选型到散热片处理都要通盘考虑。先明确输入输出参数和空间限制，再决定用分立方案还是模块化设计，最后通过配套元件和布局优化释放全部性能。
