晶振选型时，为什么参数达标了系统还是不稳定？

当你的电子系统频繁出现时钟漂移或通信中断，即使晶振参数表上的指标全部达标，问题可能恰恰隐藏在那些未被充分理解的选型逻辑中。本文将揭示参数背后的系统匹配原则，帮你避开‘纸上达标，实际失效’的选型陷阱。

一、为什么参数相同的晶振实际表现差异巨大？

晶振的稳定性不仅取决于标称参数，更与工作环境强相关。例如32.768KHZ晶振常用于RTC模块，其负载电容匹配度对计时精度的影响远大于频率公差本身。

温度稳定性是另一隐性门槛：普通无源贴片晶振在-40℃~85℃范围内的频偏可能是恒温晶振OCXO的数十倍，但后者体积和功耗又成为物联网设备的限制因素。

选型时需先明确场景需求：对基站等严苛环境，温度补偿型晶振的长期稳定性优势能抵消其成本；而对消费电子，贴片晶振的性价比和尺寸则成为优先考量。

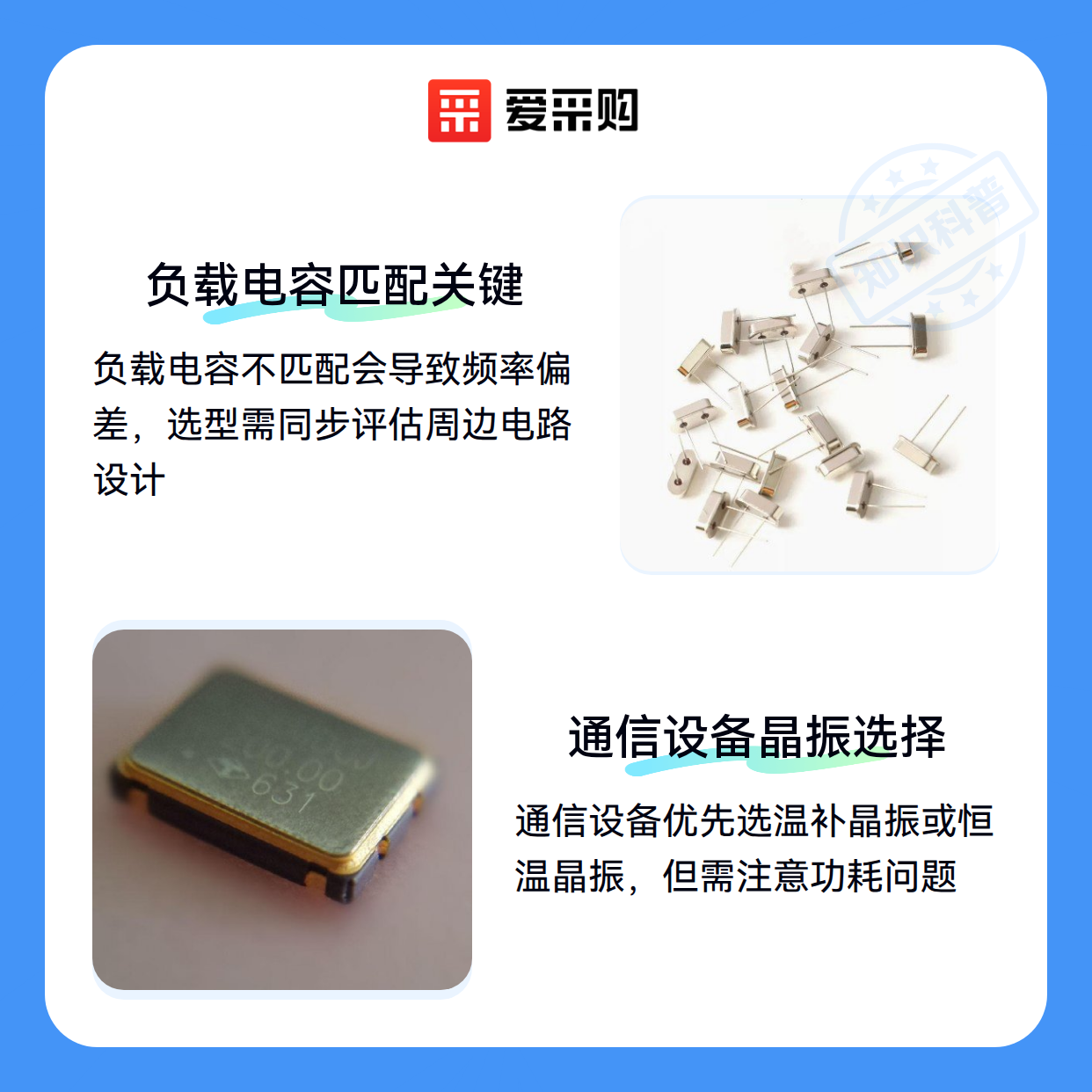

二、负载电容匹配：最易被低估的系统耦合因素

负载电容不匹配会导致晶振实际振荡频率偏离标称值，这种偏差往往在系统集成后才暴露。例如MCU要求的12pF负载电容若匹配9pF晶振，可能引发通信协议失步。

恒温晶振OCXO虽能规避温漂问题，但其对电源噪声的敏感性又要求配合低纹波电源使用——这意味着选型决策需要同步评估周边电路设计。

建议建立参数优先级清单：先锁定温度范围和负载电容等硬约束，再在可选范围内平衡相位噪声、老化率等软指标。

三、不同应用场景下，如何匹配晶振的关键参数？

通信设备对时钟信号的稳定性要求极高，需优先考虑温补晶振或恒温晶振。这类晶振通过补偿电路减少温度变化带来的频率漂移，尤其适合基站等户外环境。但需注意其功耗明显高于普通石英晶振，在电池供电场景需谨慎评估。

物联网终端往往需要平衡成本和精度：

• 主控时钟可选用3225封装的标准石英晶振，其小型化设计适合紧凑PCB布局
• RTC模块配套的32.768K晶振则需重点验证负载电容匹配性，避免计时累积误差
• 低功耗设备可关注ESR值更低的1610贴片晶振，减少起振能耗

工业控制场景的特殊性在于抗干扰需求。除了选择工业级石英晶体外，还应关注：

• 优先选用金属外壳封装的直插晶振，其EMI性能优于贴片型号
• 振动环境下建议测试晶振的加速度敏感度参数
• 避免将高频晶振布置在电机驱动电路附近

当参数相近的相邻品类（如时钟发生器与普通晶振）都可满足需求时，决策应转向系统级考量：是否需要集成PLL功能？后续升级是否会涉及频率调整？这些因素比单纯比较单价更重要。

四、为什么参数匹配的晶振上机后仍会失效？

晶振参数达标只是系统稳定的基础条件，实际应用中常因测试设备精度不足或匹配元件选用不当导致性能劣化。 例如负载电容偏差超过5%时，即使晶振本身频差达标，实际振荡电路仍可能偏离设计频率。此时需要搭配石英晶振校验仪和6GHz频率计数器进行闭环验证，确保整个信号链路的参数一致性。

批量生产场景下，人工测试效率难以保证一致性。采用晶振自动贴片机配合在线测试架，可在贴装阶段同步完成频偏检测，避免后续返修成本。对于高精度要求的通信设备，还需配置晶振老化测试架进行72小时持续监测，排除早期失效风险。

配套设备的选择逻辑应遵循：测试仪器精度至少比晶振标称参数高一个数量级，治具接触阻抗要低于晶振ESR值的1/10。这些隐性标准往往比主设备参数更容易被忽视，却是预防系统失效的关键防线。

五、焊接温度如何悄悄影响晶振寿命？

3225封装晶振等SMD器件对回流焊工艺极为敏感。当峰值温度超过器件耐受极限时，石英晶体内部应力会导致频率漂移加剧。 建议使用晶振焊接夹具进行局部温度屏蔽，特别是对于工业级贴片晶振这类高温敏感器件，需严格控制焊接曲线在工艺窗口内。

PCB布局中的常见误区包括：

• 将晶振布置在电源模块附近，导致电源噪声耦合
• 匹配电容走线过长，引入额外寄生参数
• 未做阻抗控制的时钟线，造成信号反射 这些细节问题不会立即显现，但会随着设备老化逐渐影响系统稳定性。

存储环节同样关键。无源贴片晶体若长期暴露在潮湿环境中，电极氧化会导致等效串联电阻升高。采用晶振真空包装机进行分装，配合干燥剂存放，可显著延长库存器件可用寿命。

晶振选型本质是系统级时钟解决方案设计，需要统筹初始采购成本、测试验证投入和长期维护代价。 对于关键设备，建议在负载电容匹配、温度补偿机制等核心维度适当提高预算；而消费类产品则可优先考虑3225封装晶振等成熟方案，通过工艺优化控制总体成本。
